Fotozubehör historisch
II - - - Helferlein der Fototechnik - - - Zeitauslöser - Selbstauslöser - Drahtauslöser - Kugelköpfe etc. |
|
Weiter mit den Kleinigkeiten. Es müssen nicht nur Kameras oder Objektive sein. Man darf den Blick auch für die kleinen Dinge nicht verlieren. Leider haben sich nicht viele Leute mit diesen Zubehörteilen beschäftigt. Detailverliebt kann man aber werden, wenn man sich mal diese Objekte genauer betrachtet. Auch diese Teile fand ich bei mir. Gelegenheit, mal alles zu sortieren. |
  Zeitauslöser
- Selbstauslöser
Sollte die Aufnahme zeitverzögert ausgelöst werden, oder wollte man selbst mit aufs Foto, benötigte man einen Selbstauslöser. Einige Kameras hatten diese Funktion schon im Verschluss, oder direkt in der Kamera eingebaut. Andere Geräte boten zusätzlich eine zeitliche Auslösung von ca. 1 bis 10 Sekunden. |
  Drahtauslöser
- FernauslöserZur Zeit der Plattenkameras war ein Stativ obligatorisch, um verwacklungsfreie, scharfe Fotos zu bekommen. Um beim Auslösen nicht zu wackeln, benutzte man Drahtauslöser. Aber auch später, besonders im Profibereich, wurden Drahtauslöser benutzt. Bei moderneren Kameras wurden dann die Auslöser elektrisch. Des weiteren gab es Zeitauslöser, die eine Belichtung von mehreren Sekunden ermöglichten. Die Kamera wurde dazu auf "B" gestellt. |
Kugelköpfe - Kameraschrauben
Für scharfe Aufnahmen, oder bei längerer Belichtung war ein Stativ unverzichtbar. Zur Befestigung und Ausrichtung der Kamera auf dem Stativ benutzte man Kugelköpfe oder spezielle Befestigungen. Es lohnt durchaus, sich mal die Vielfalt der alten Modelle anzusehen, die aus der Zeit handwerklich, fast liebevoll hergestellt wurden. Das gebräuchliche Gewinde war früher 3/8". Später, als die Kameras leichter wurden, kam das 1/4" - Gewinde auf. |
|
Zeitauslöser - Selbstauslöser

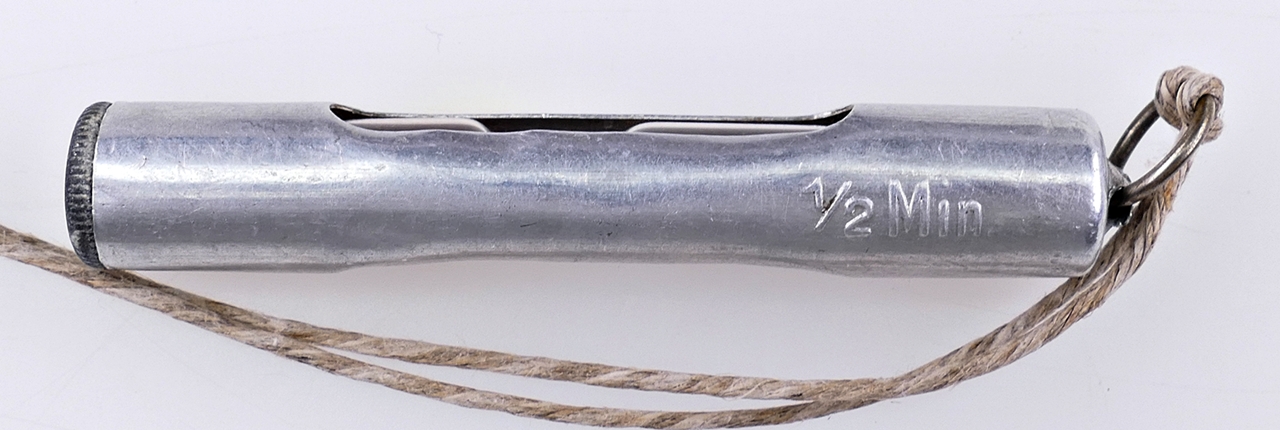

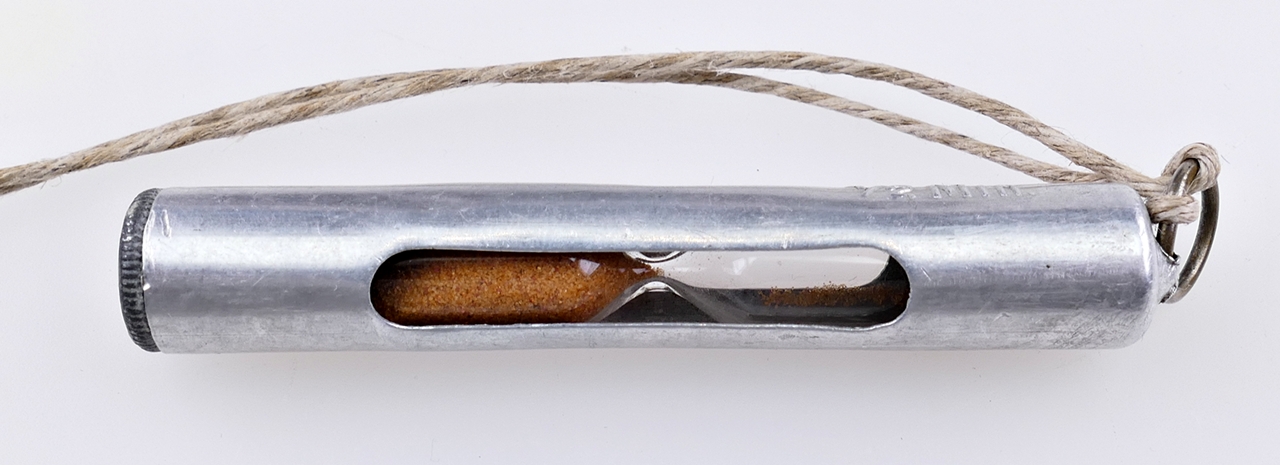

In der Frühzeit der Fotografie waren noch sehr lange Belichtungszeiten
erforderlich. Die Fotografen bedienten sich zur Kontrolle der Taschenuhr
oder spezieller kleiner Sanduhren, die es für verschiedene Zeiten gab.

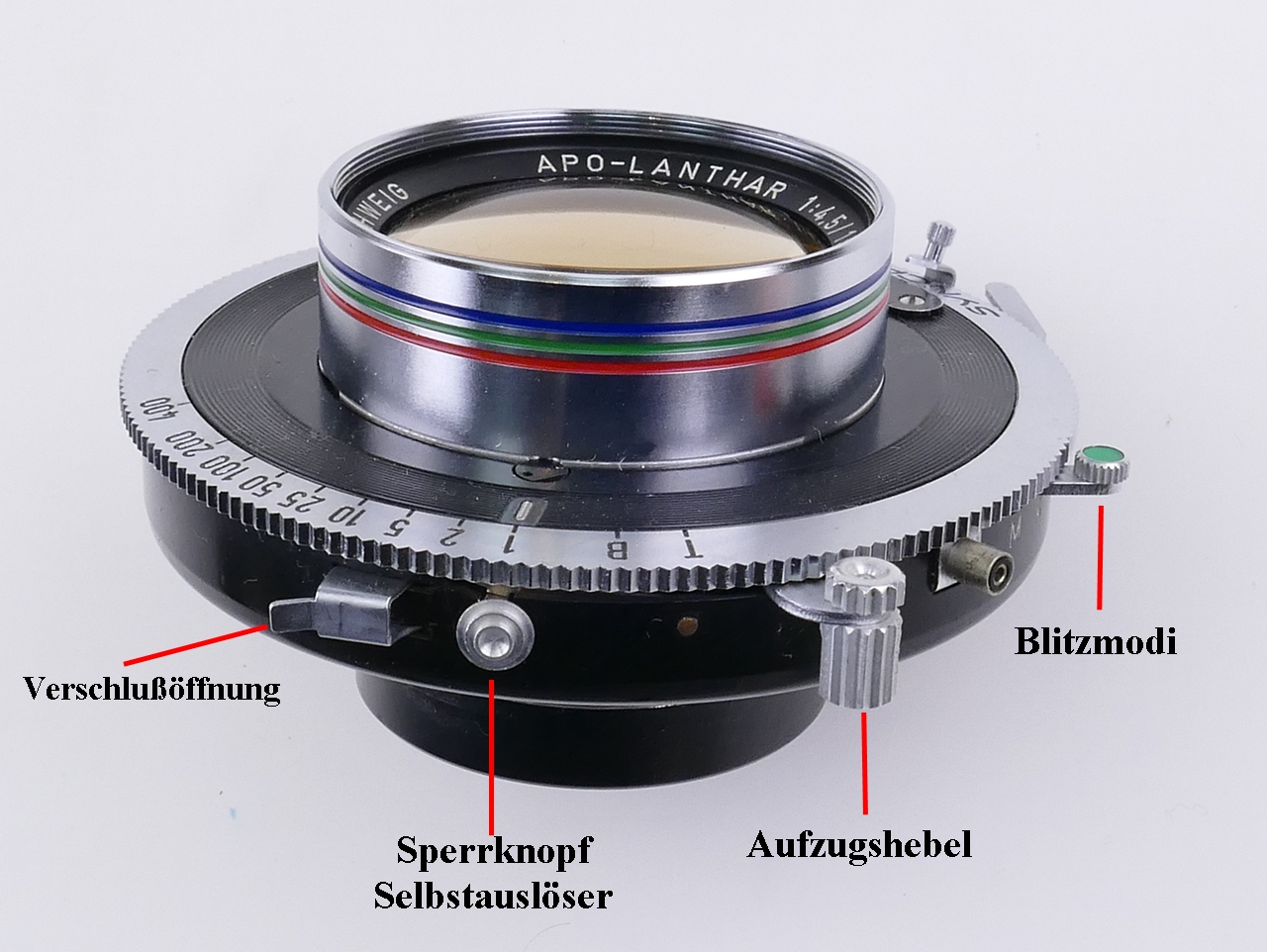

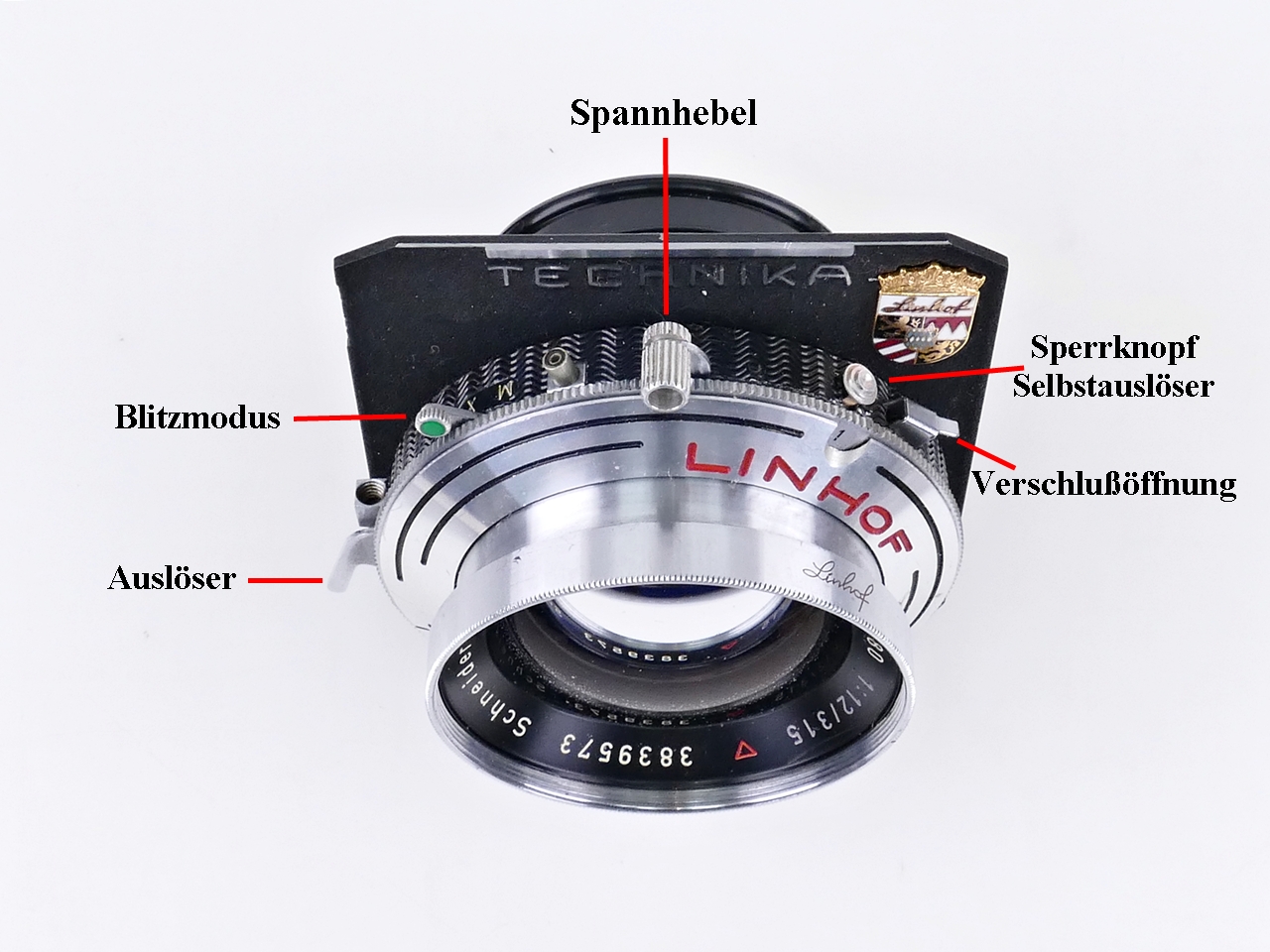

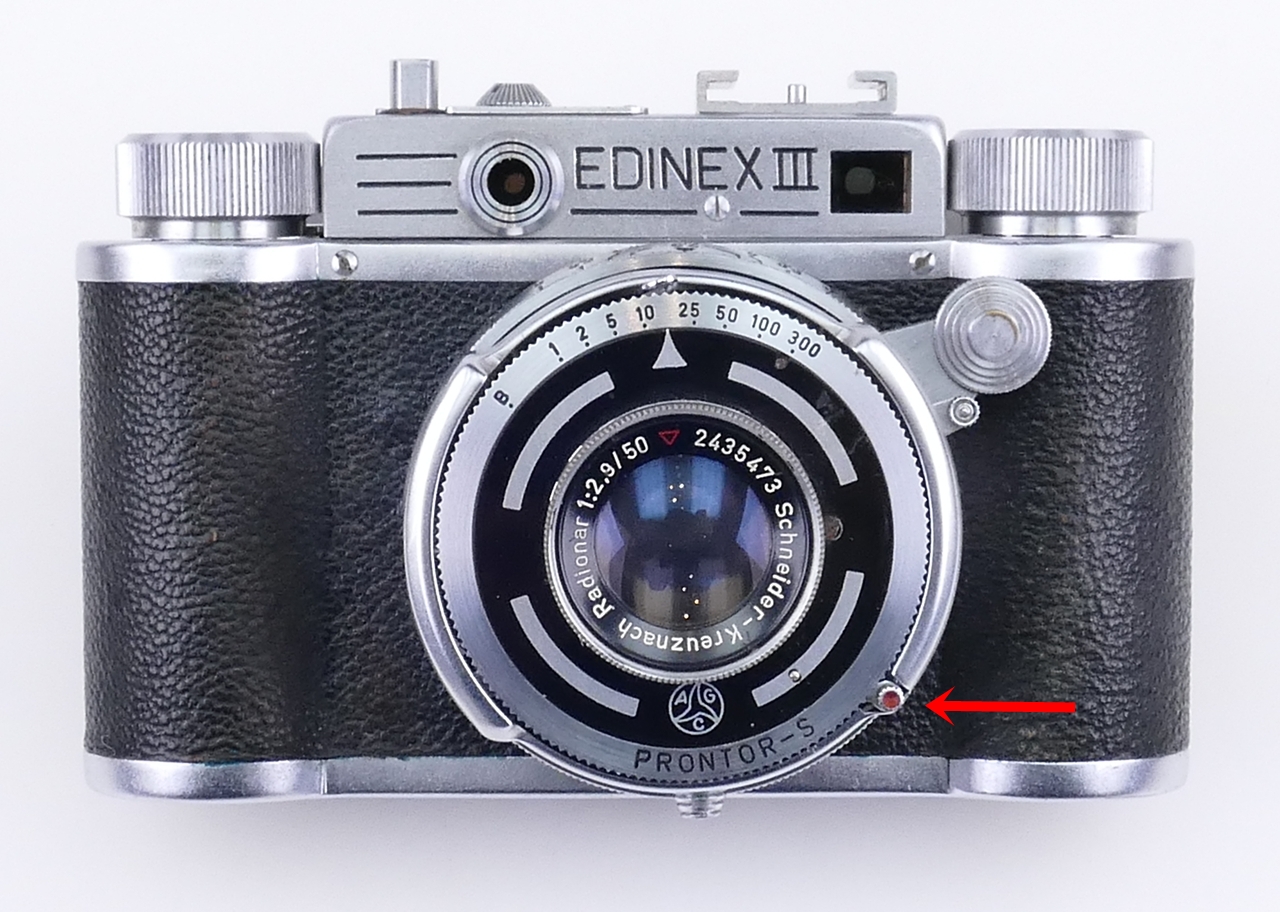

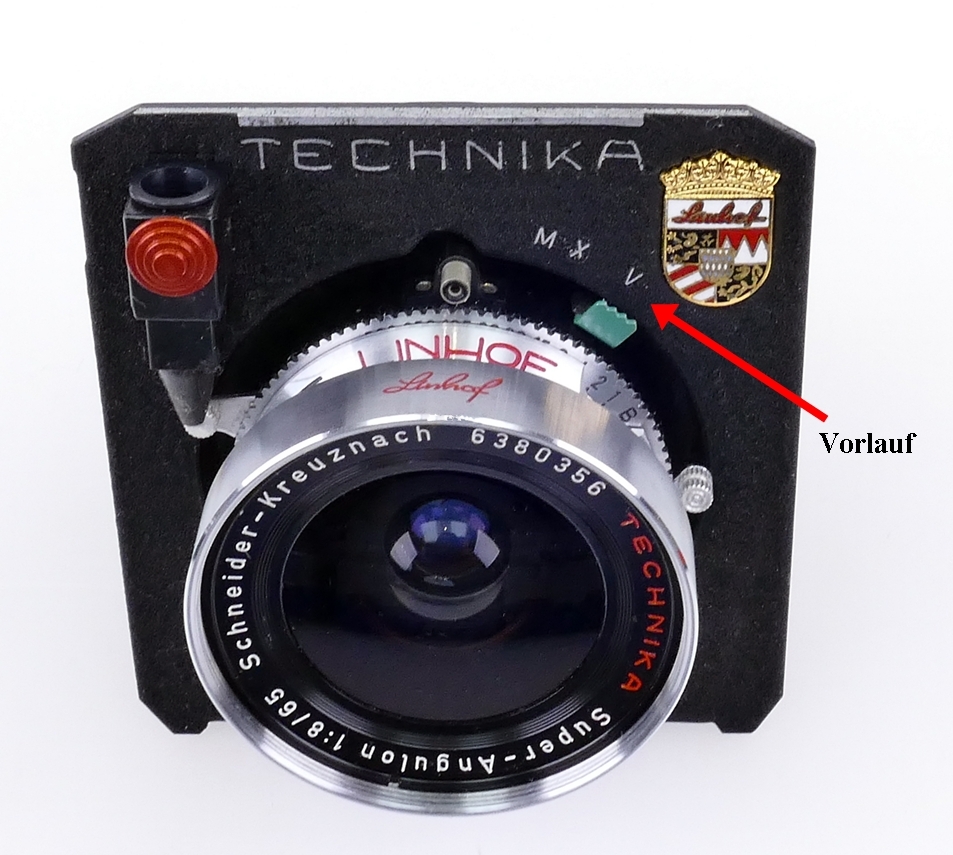

Selbstauslöser waren schon früh in der Kamera enthalten. Bei Platten- oder Rollfilmkameras enthielten die Zentralverschlüsse sogenannte Voraufwerke. Die Spannhebel konnten - nach einer Sperre - ein Stück weiter aufgezogen werden. Bei der Auslösung startete erst das Vorlaufwerk, bevor der Verschluß betätigt wurde. Ab den 60er Jahren wurden die höherwertigen Kameras mit Selbstauslöser im Gehäuse geliefert. Vorab einige Beispiele mit fest verbauten Selbstauslösern in Zentralverschlüssen. Im letzten Bild hält der Knopf den Verschluß offen.

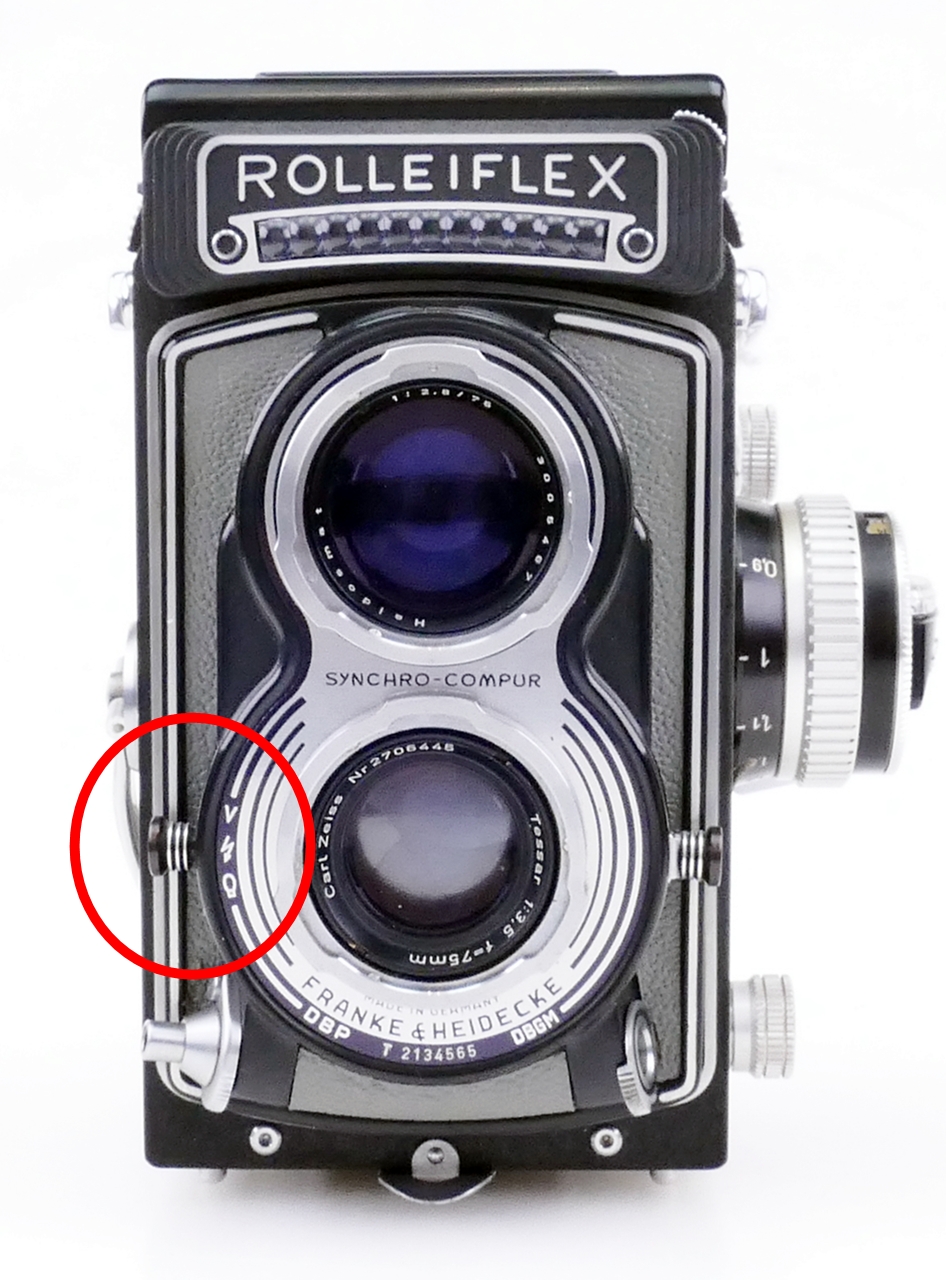

 Manchmal ist die Funktion nicht gleich zu erkennen. Hier am Beispiel von Rollei Kameras.

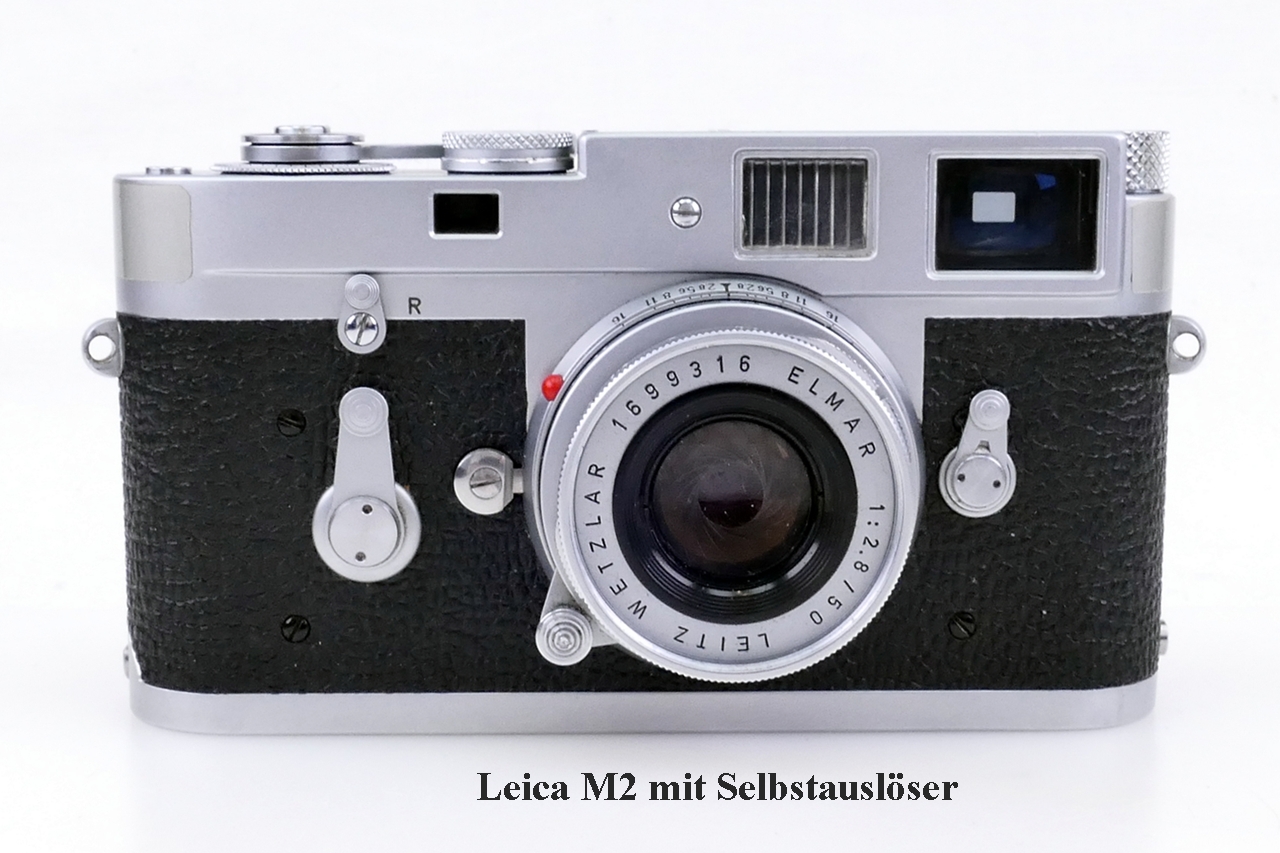

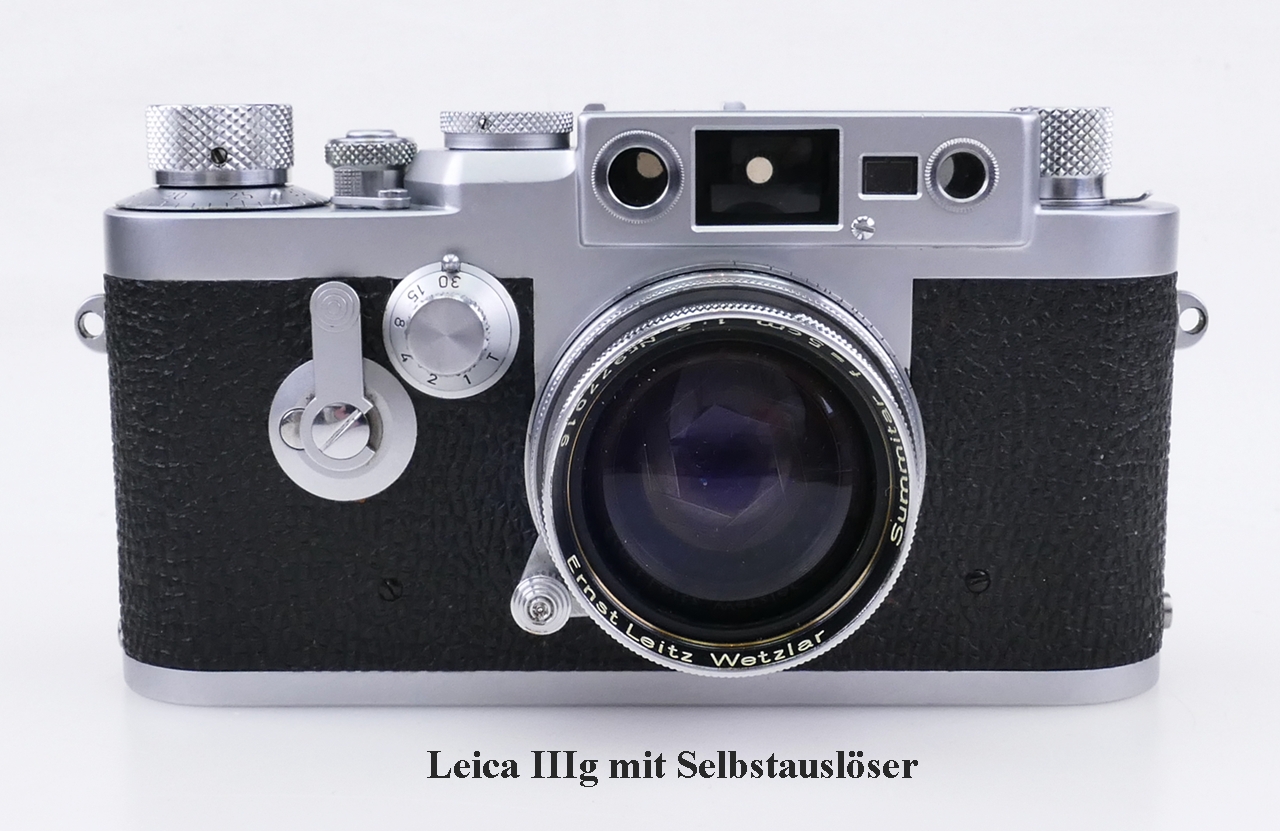

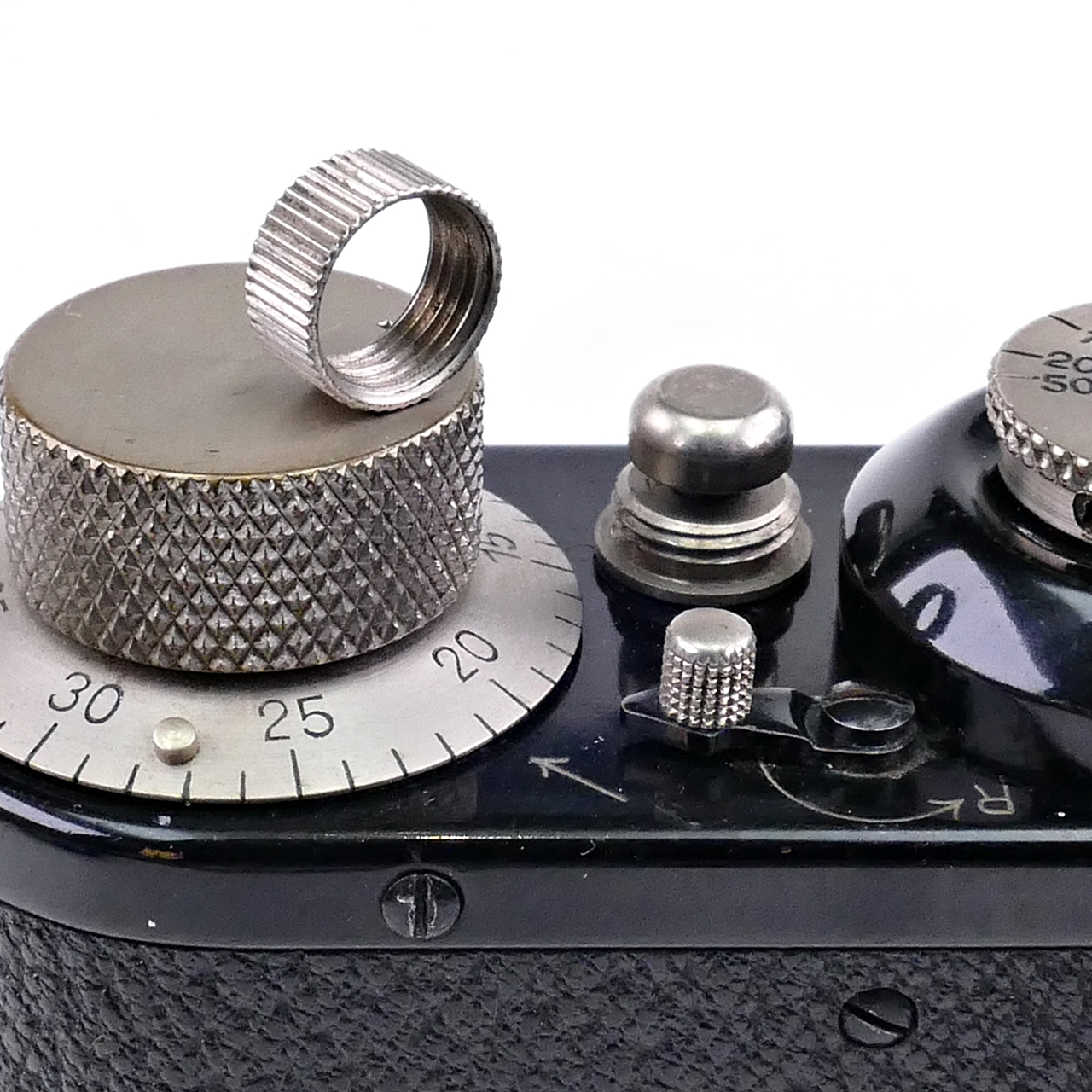

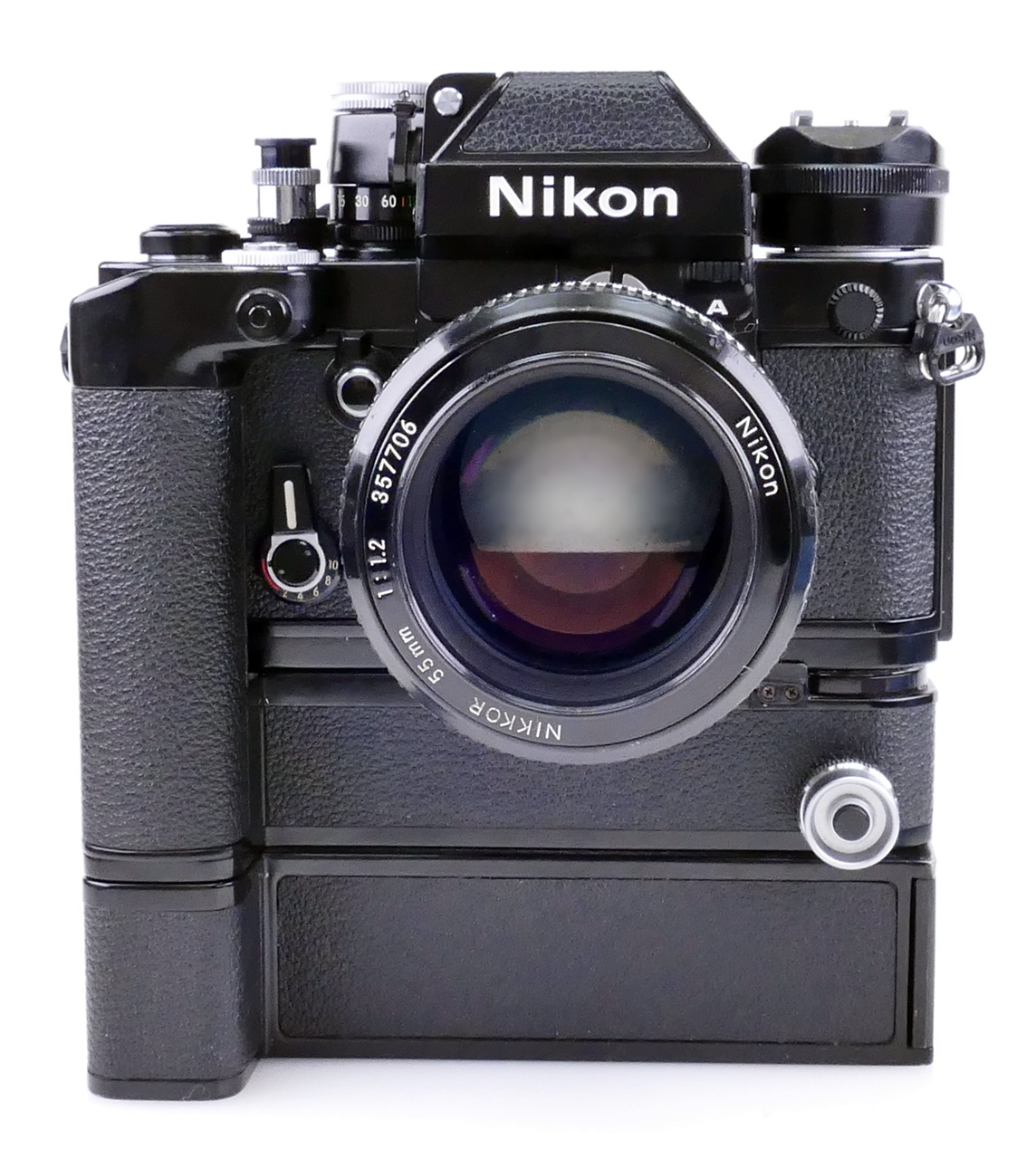

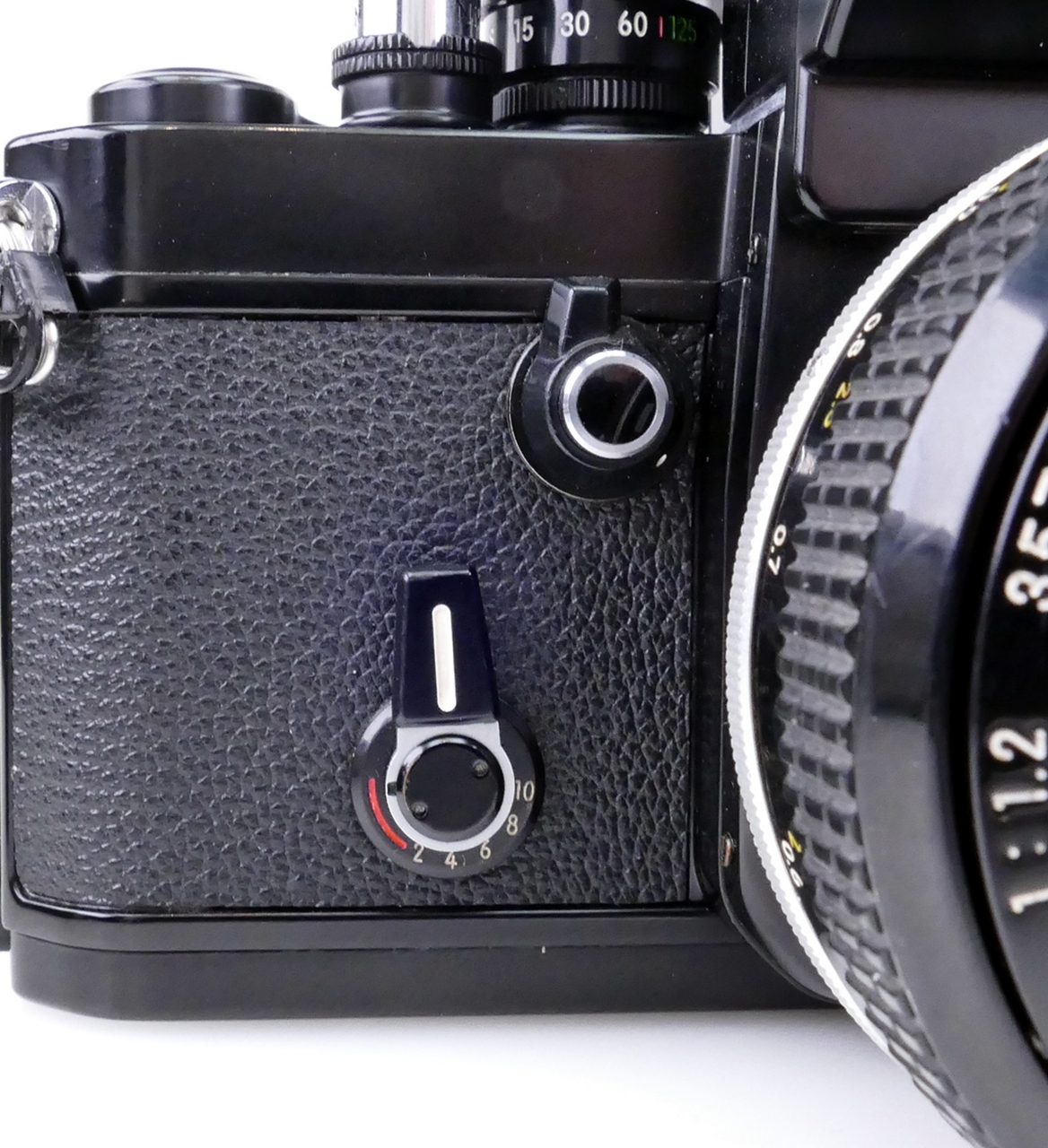

 Leica hatte Selbstauslöser in Schraub- und M- Kameras, zuletzt in der M3 eingebaut. Die letzte Profikamera von Nikon mit eingebauten mechanischen Selbstauslöser war die F2.

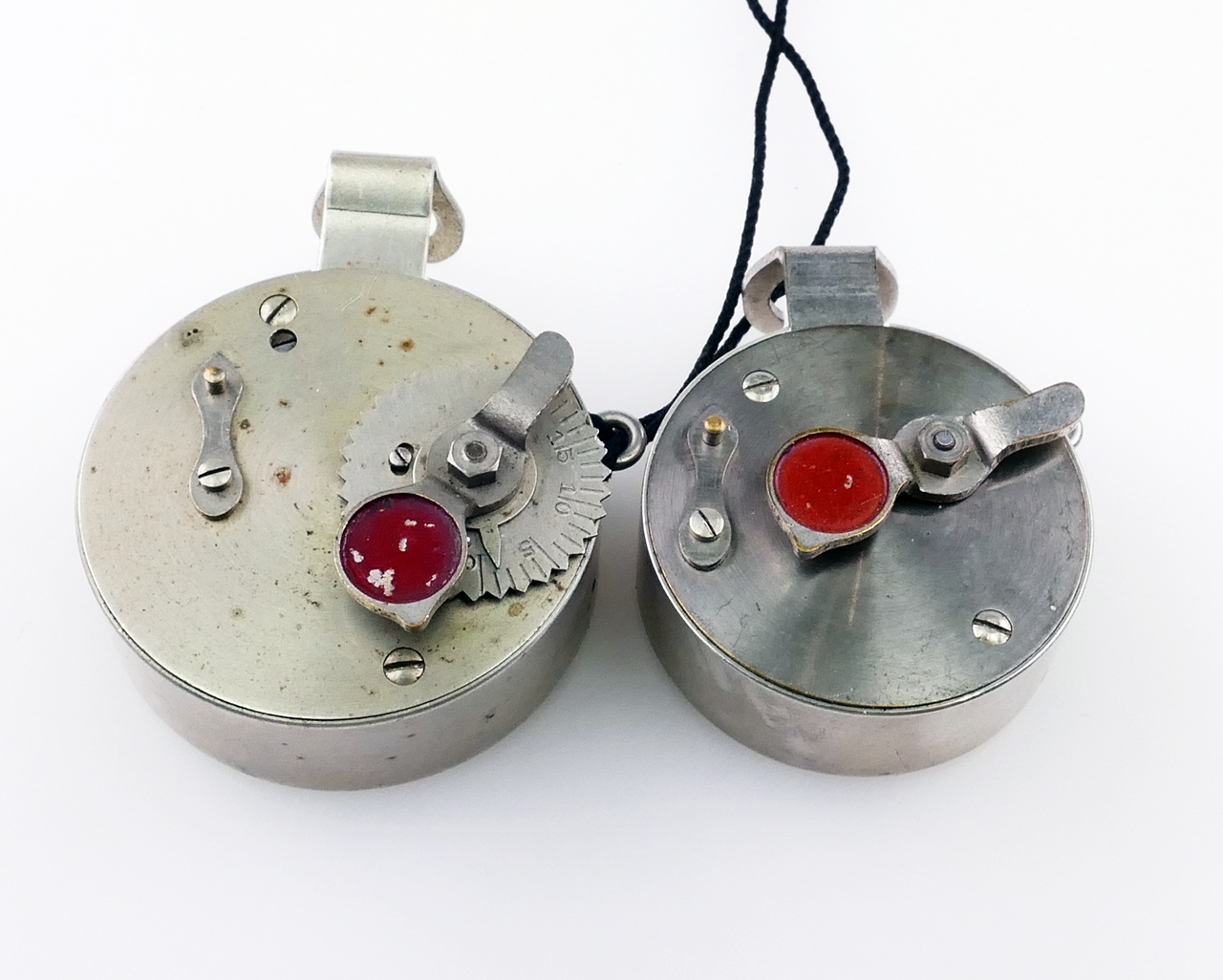

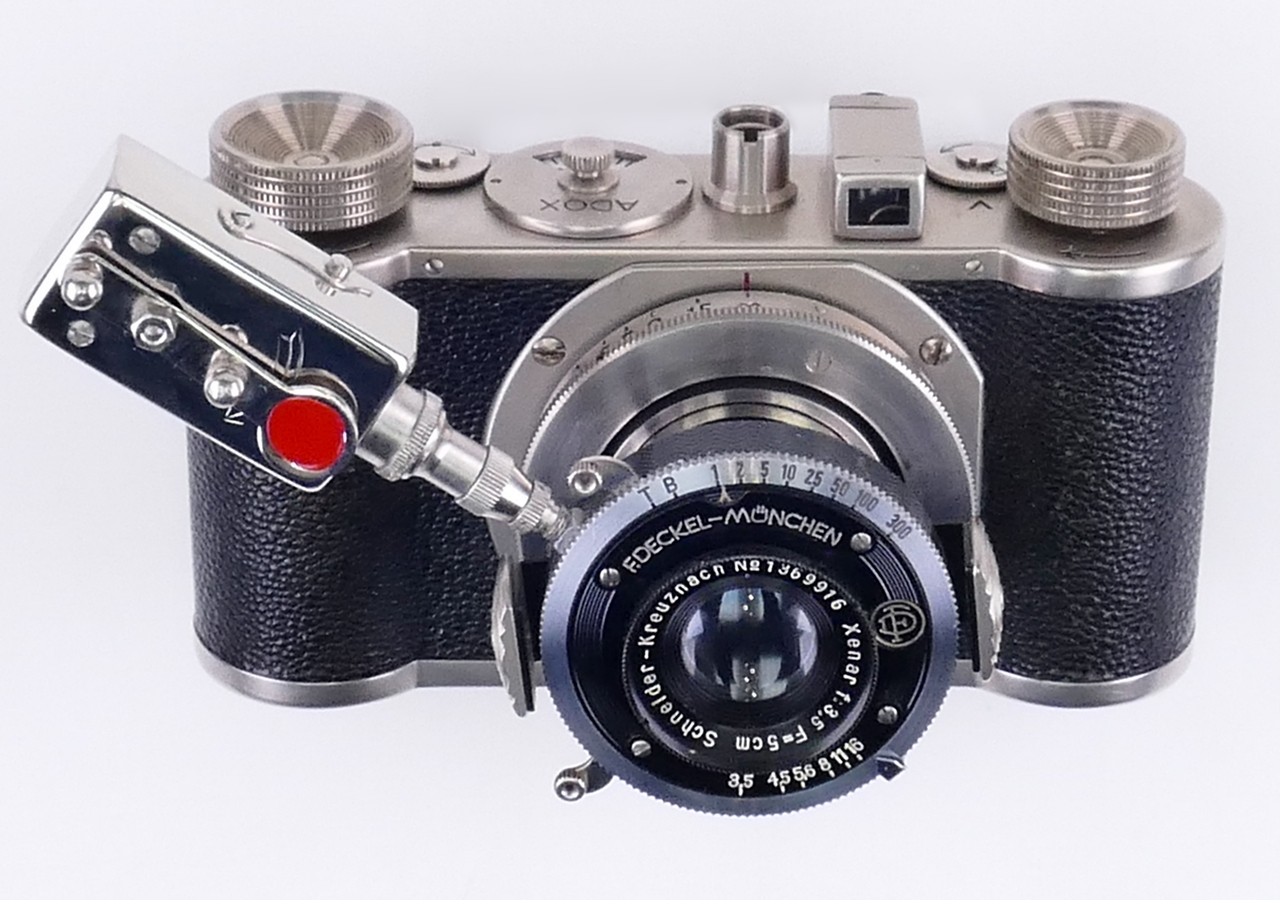

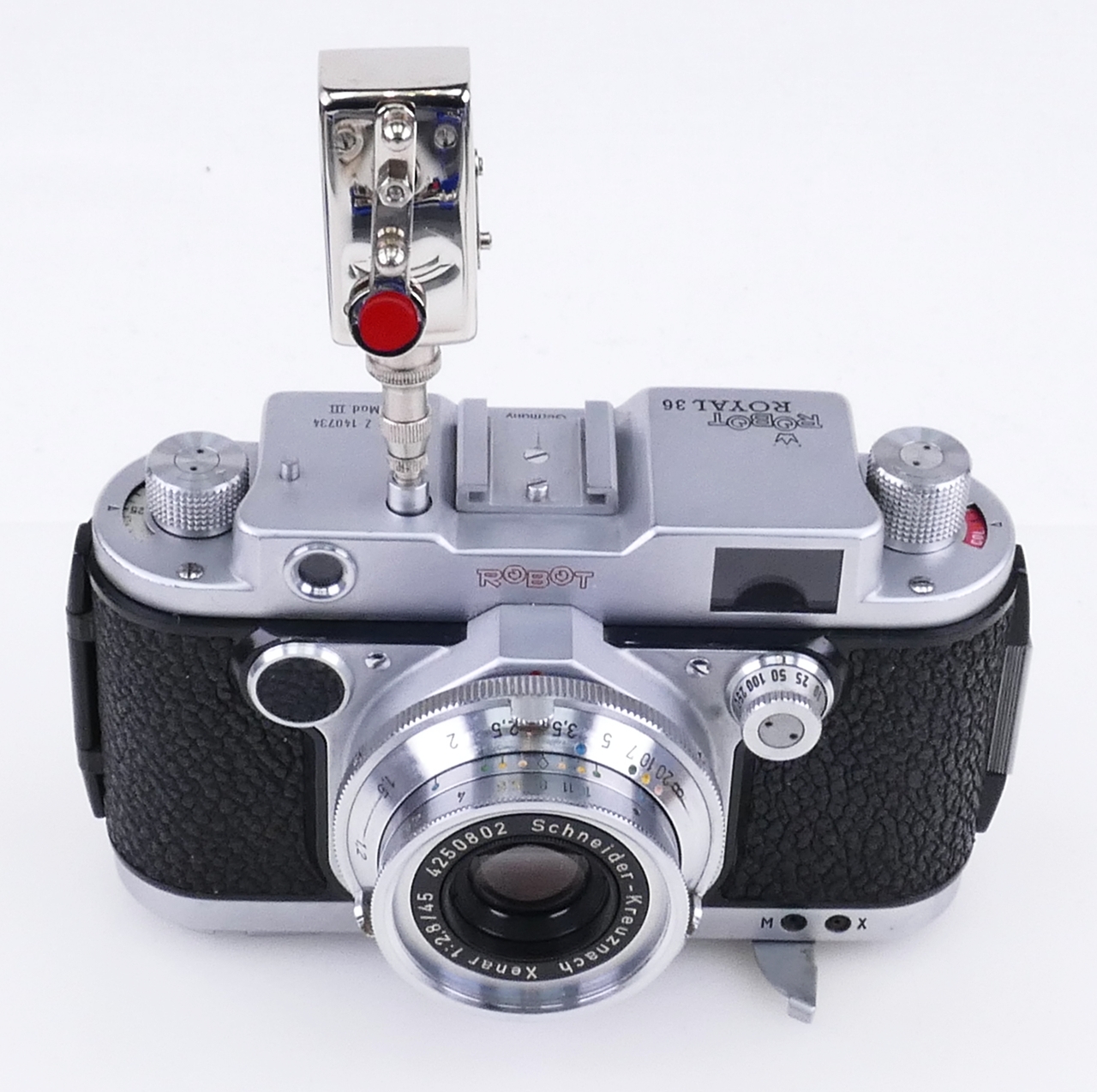

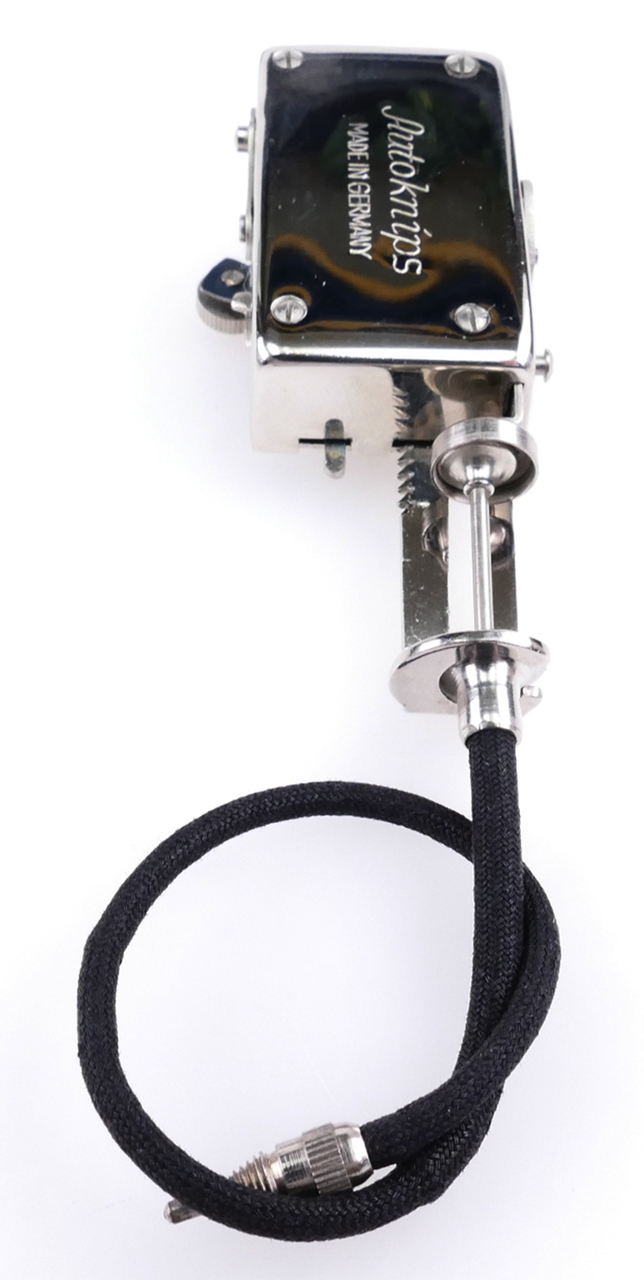

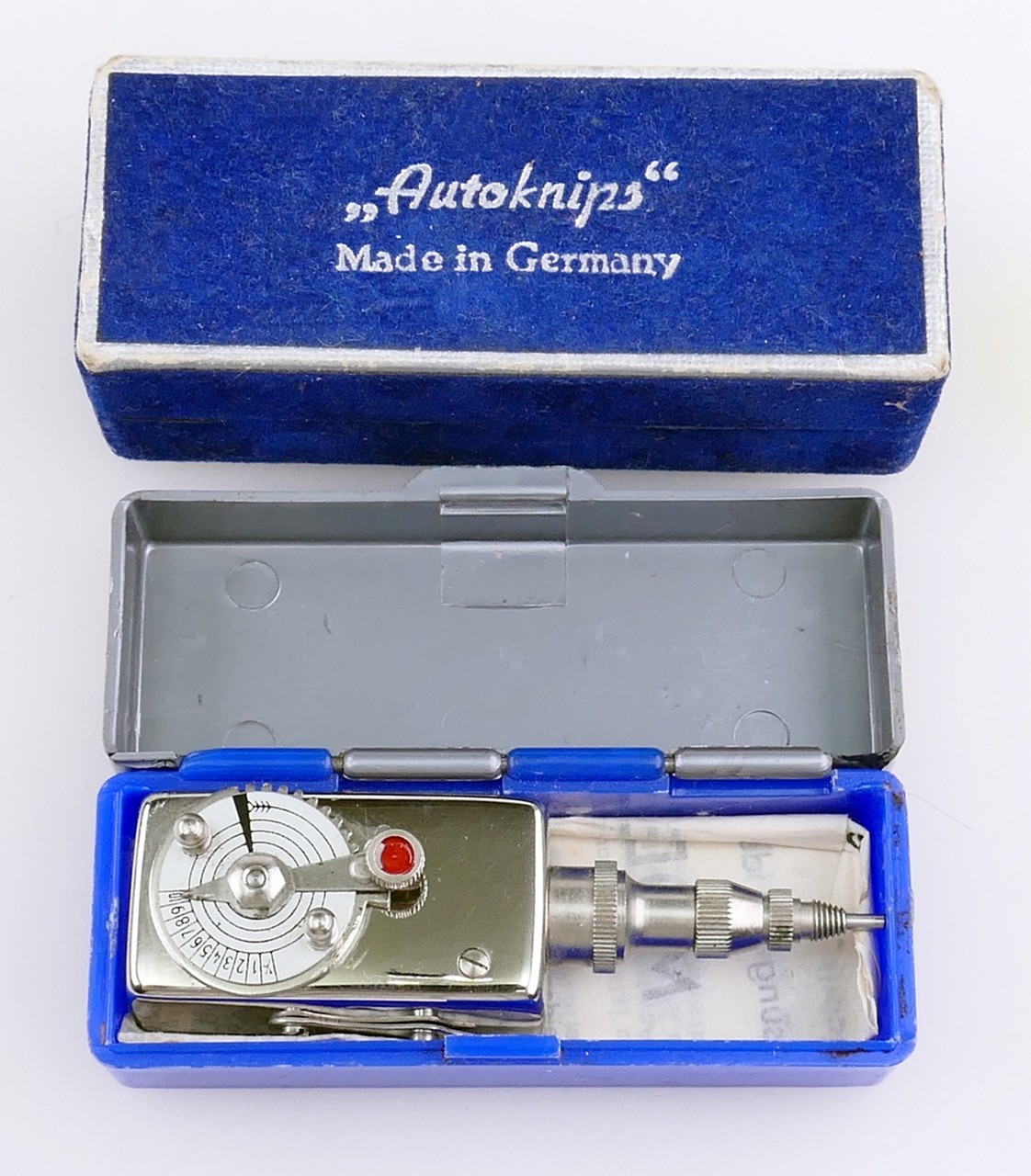

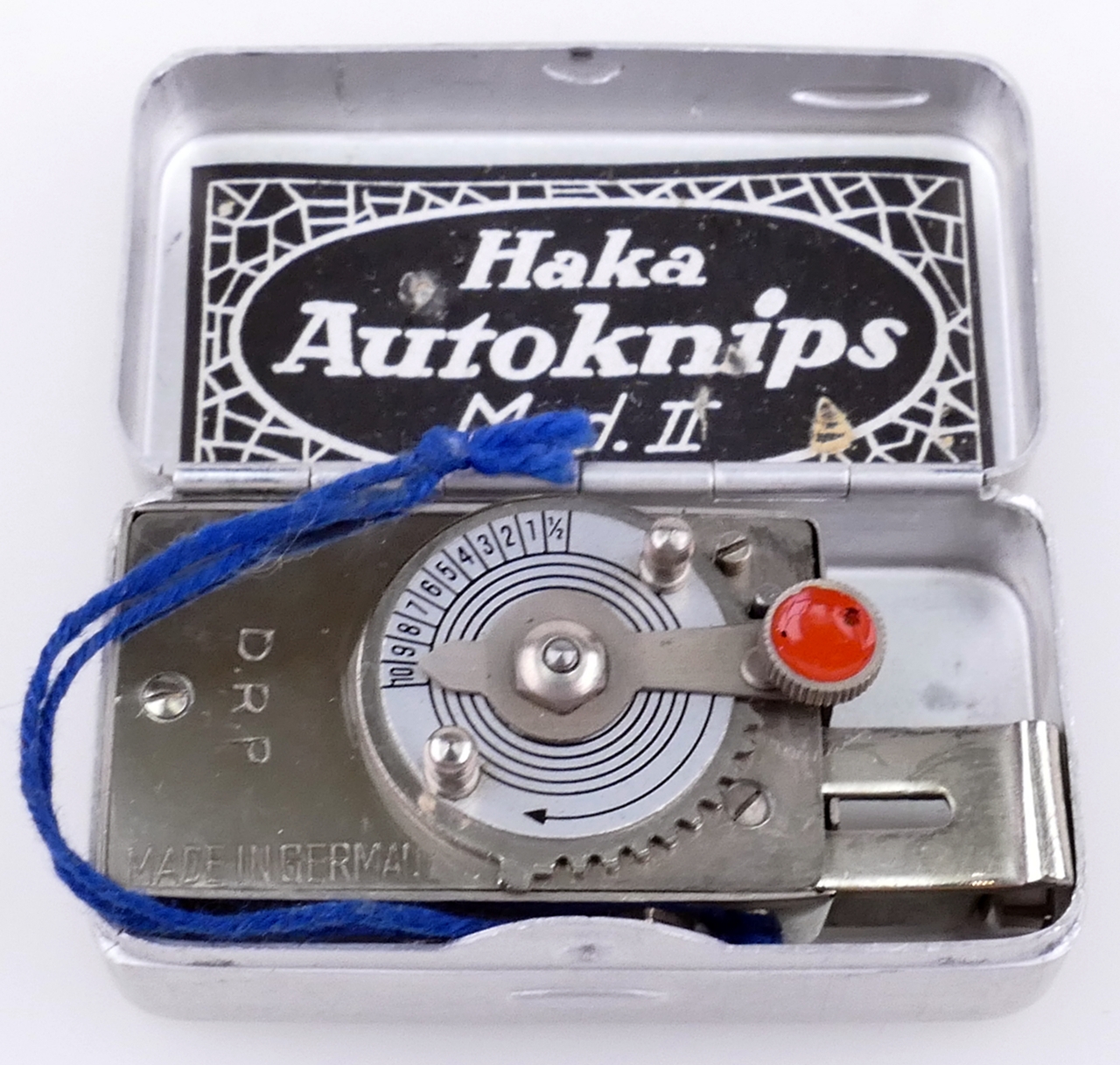

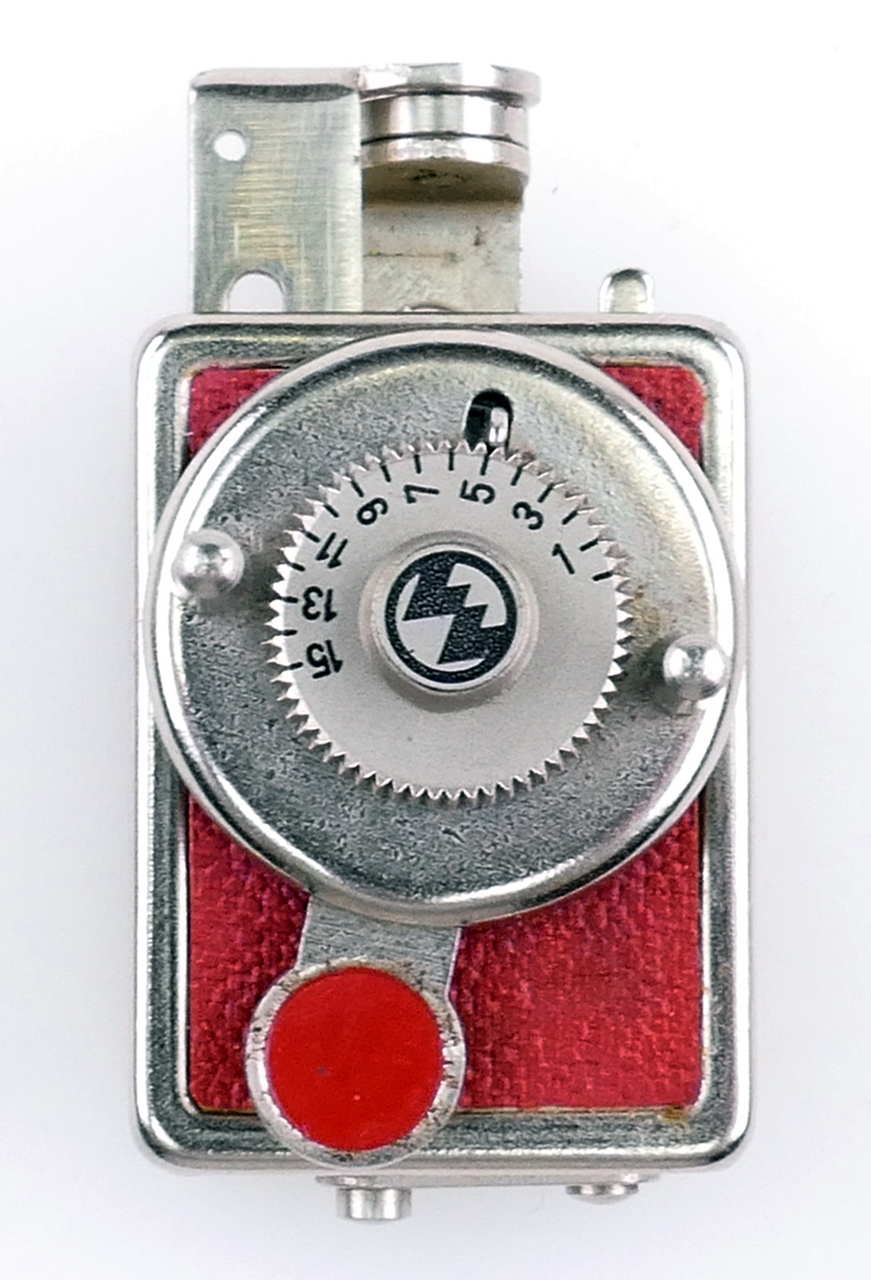

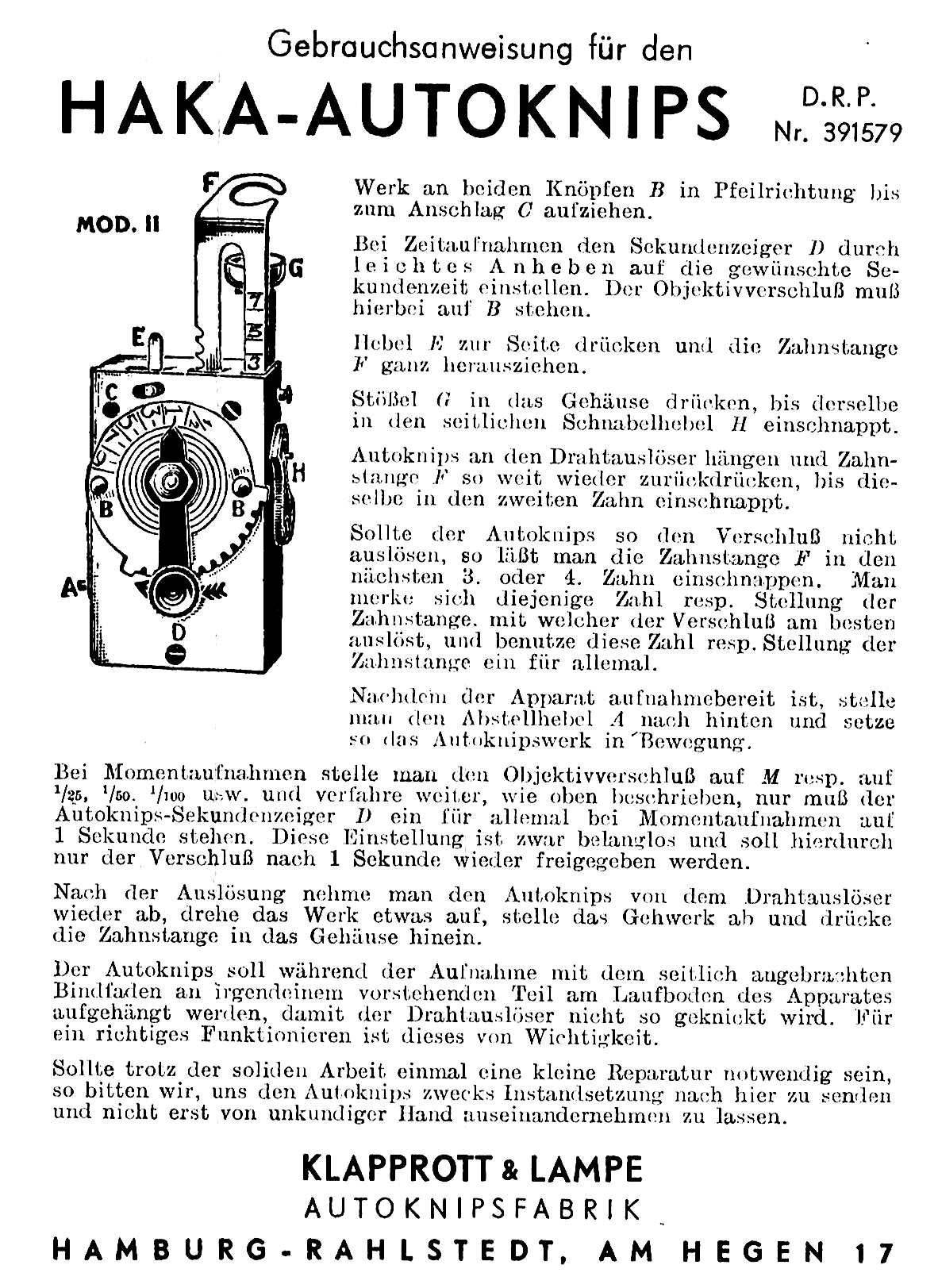

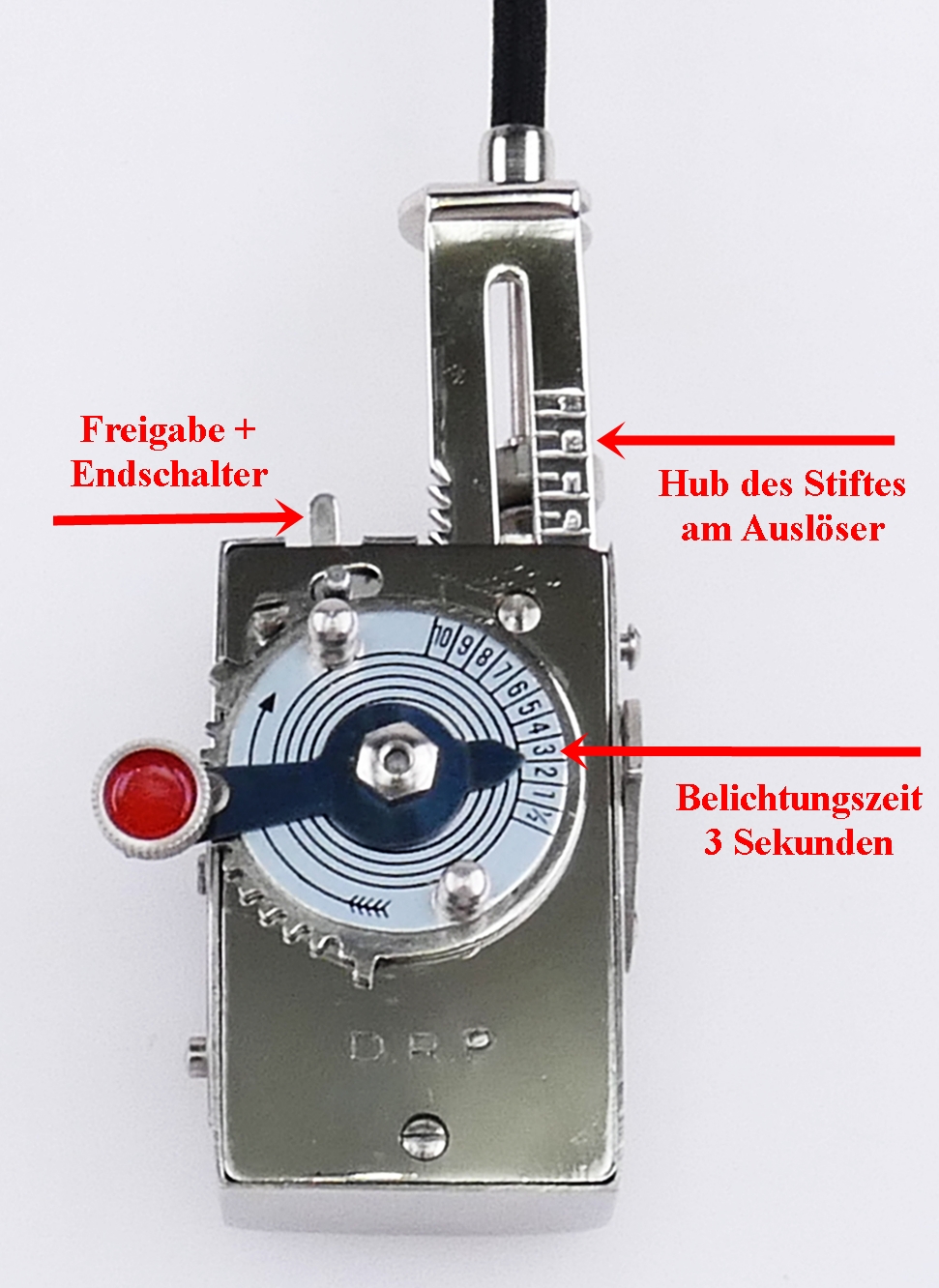

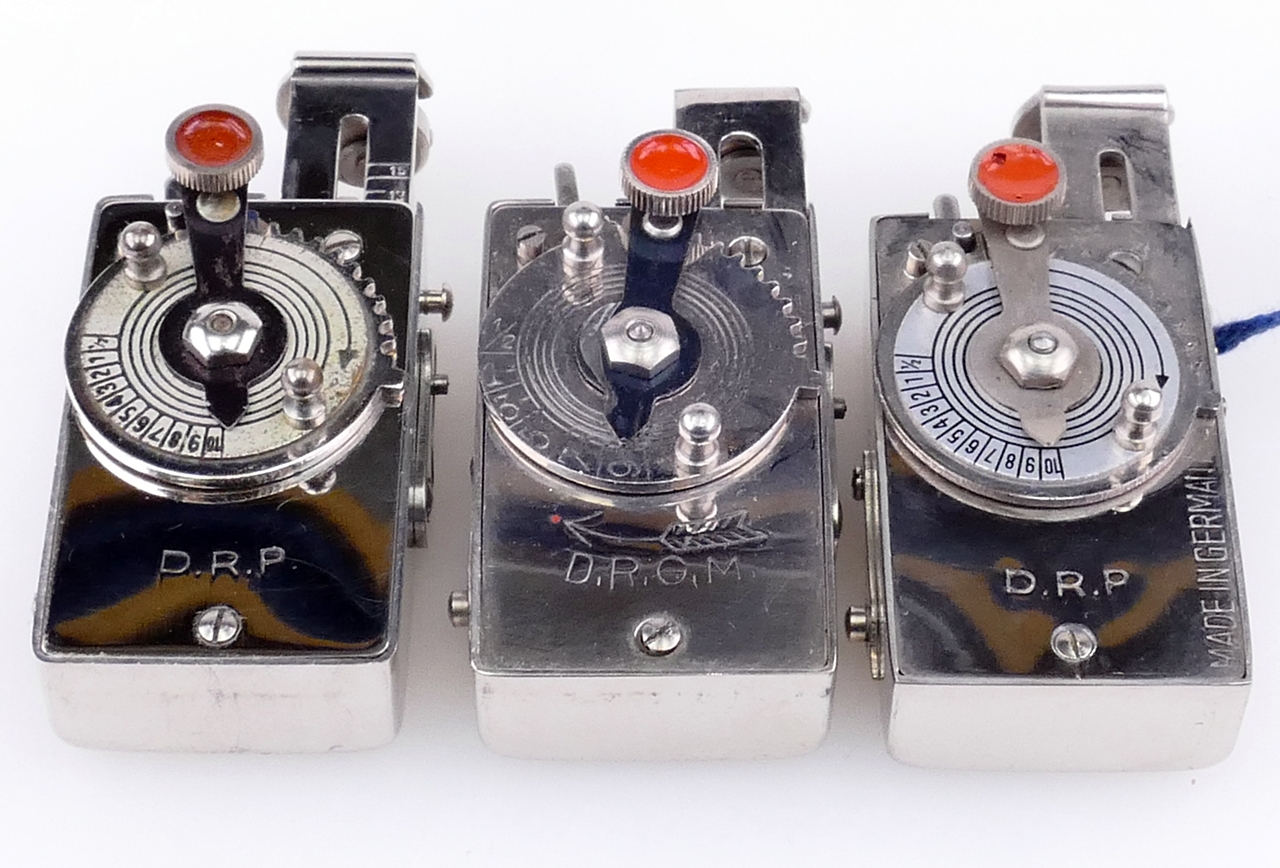

 Einiges zu den kleinen "Schmuckstücken", die nach über 50 Jahren, wunderbar verchromt, noch aussehen wie neu: Geräte ohne Skalenscheibe dienen lediglich zu zeitverzögerter Auslösung der Kamera. Mit Skalenscheibe sind es Kombigeräte, die eine Zeitverzögerung und eine zeitliche Auslösung der Kamera bieten, hier am Beispiel Haka Autoknips II.

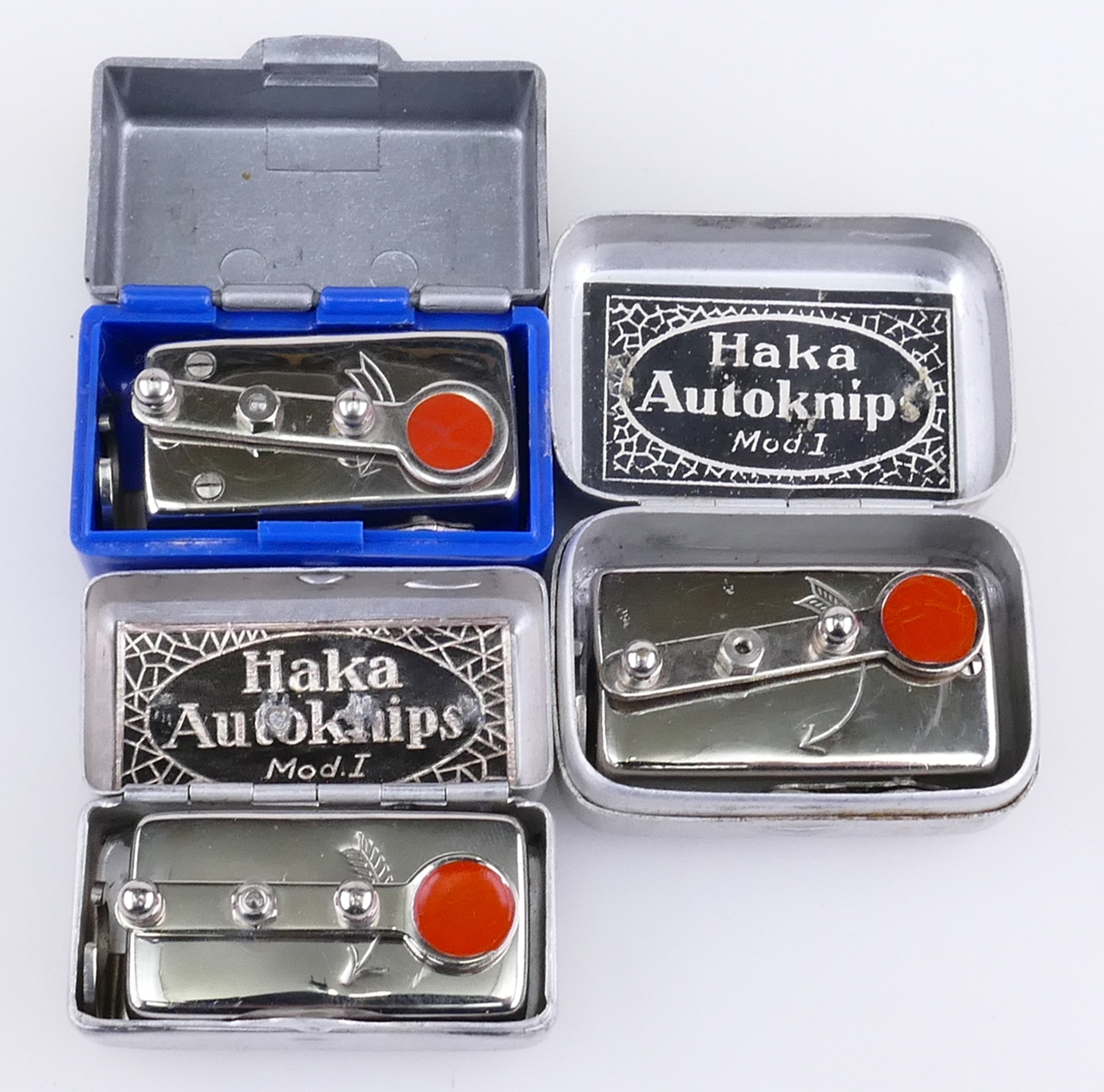

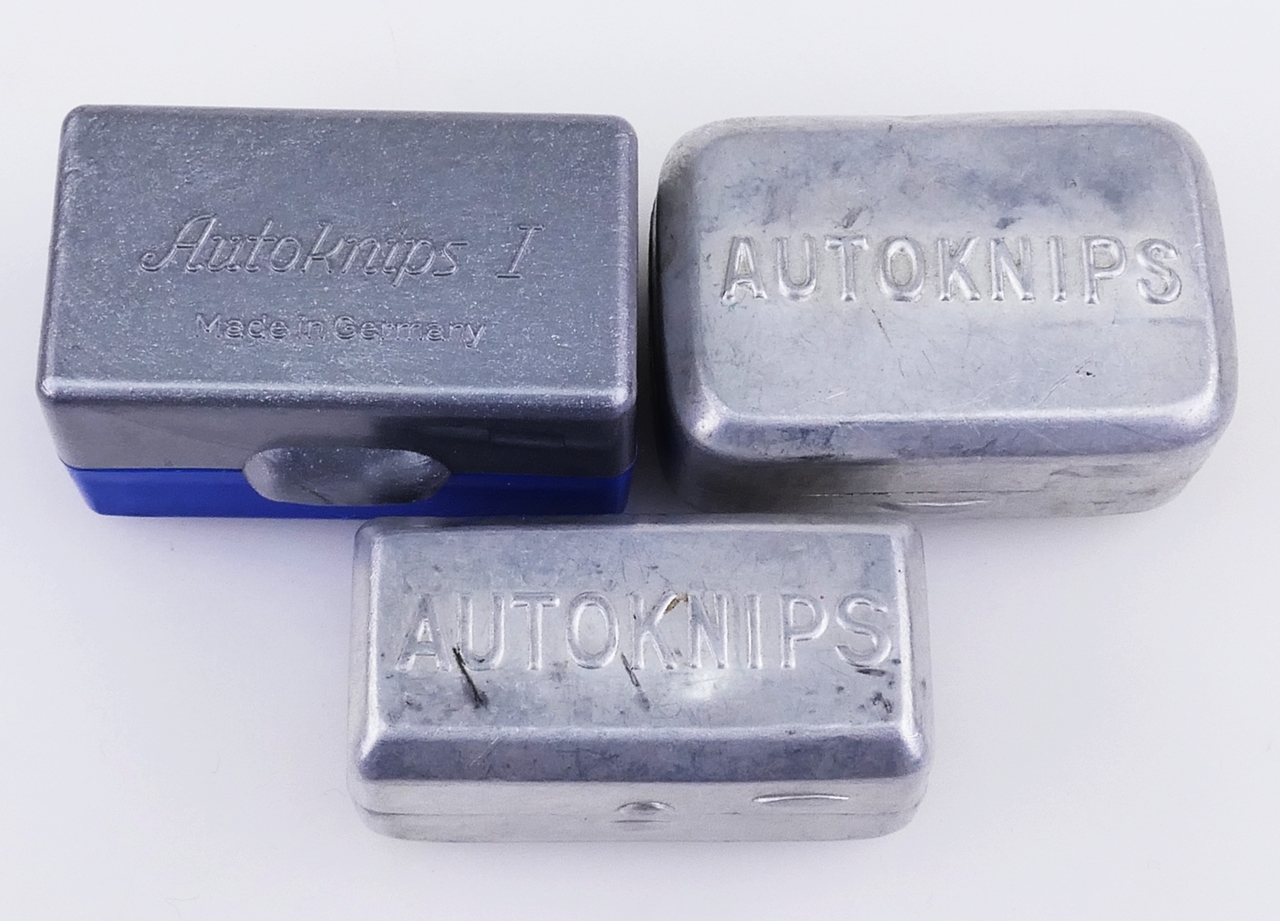

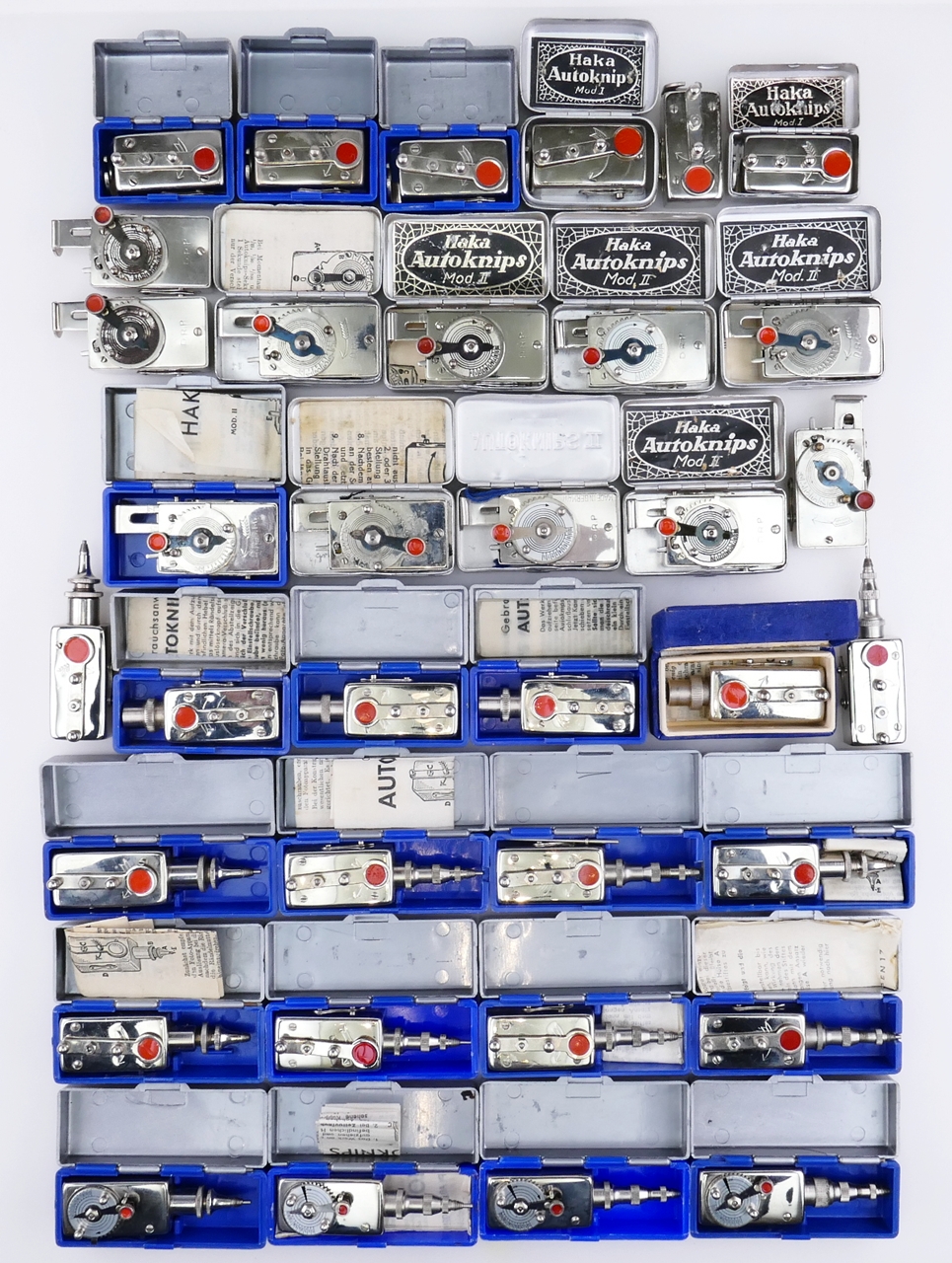

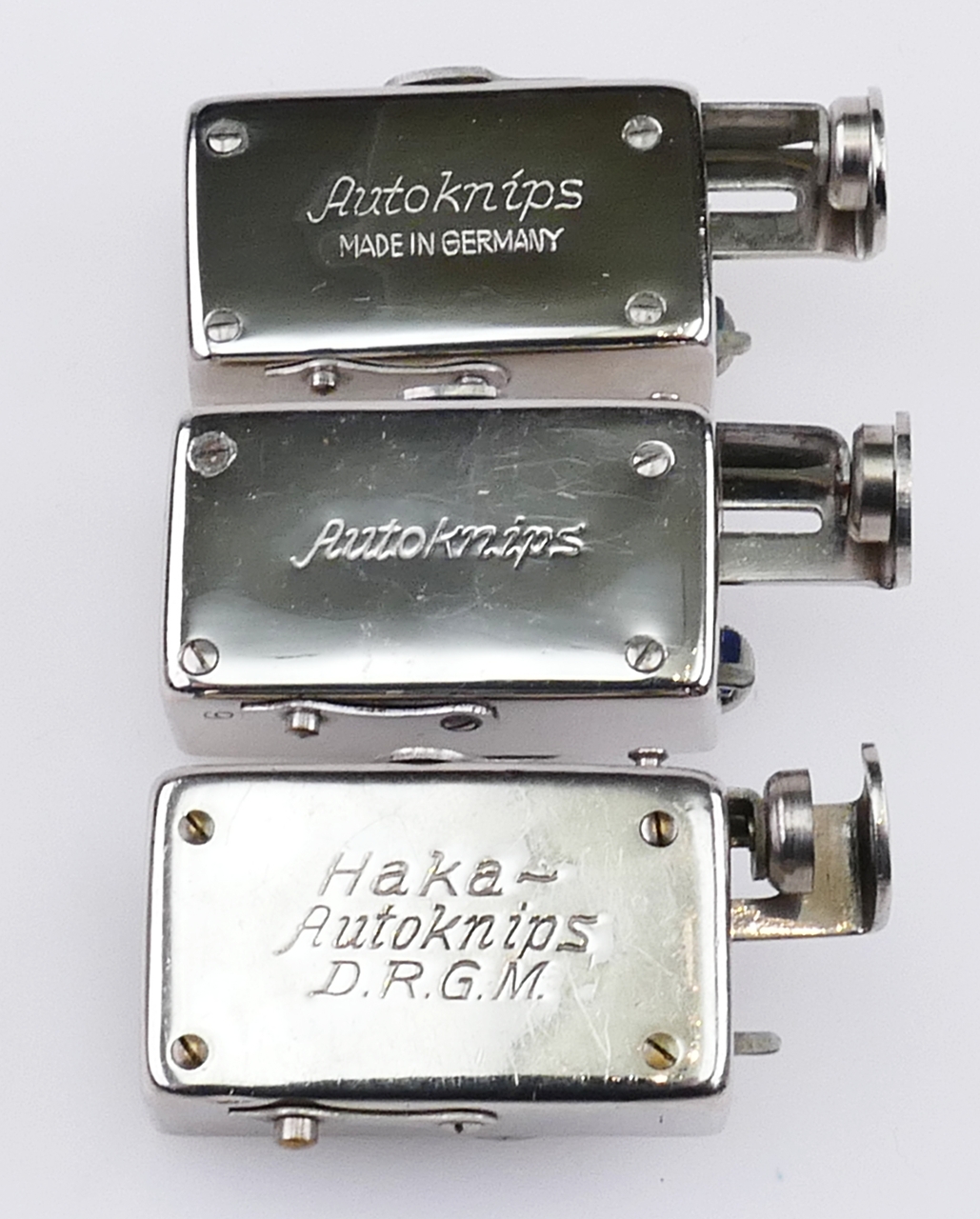

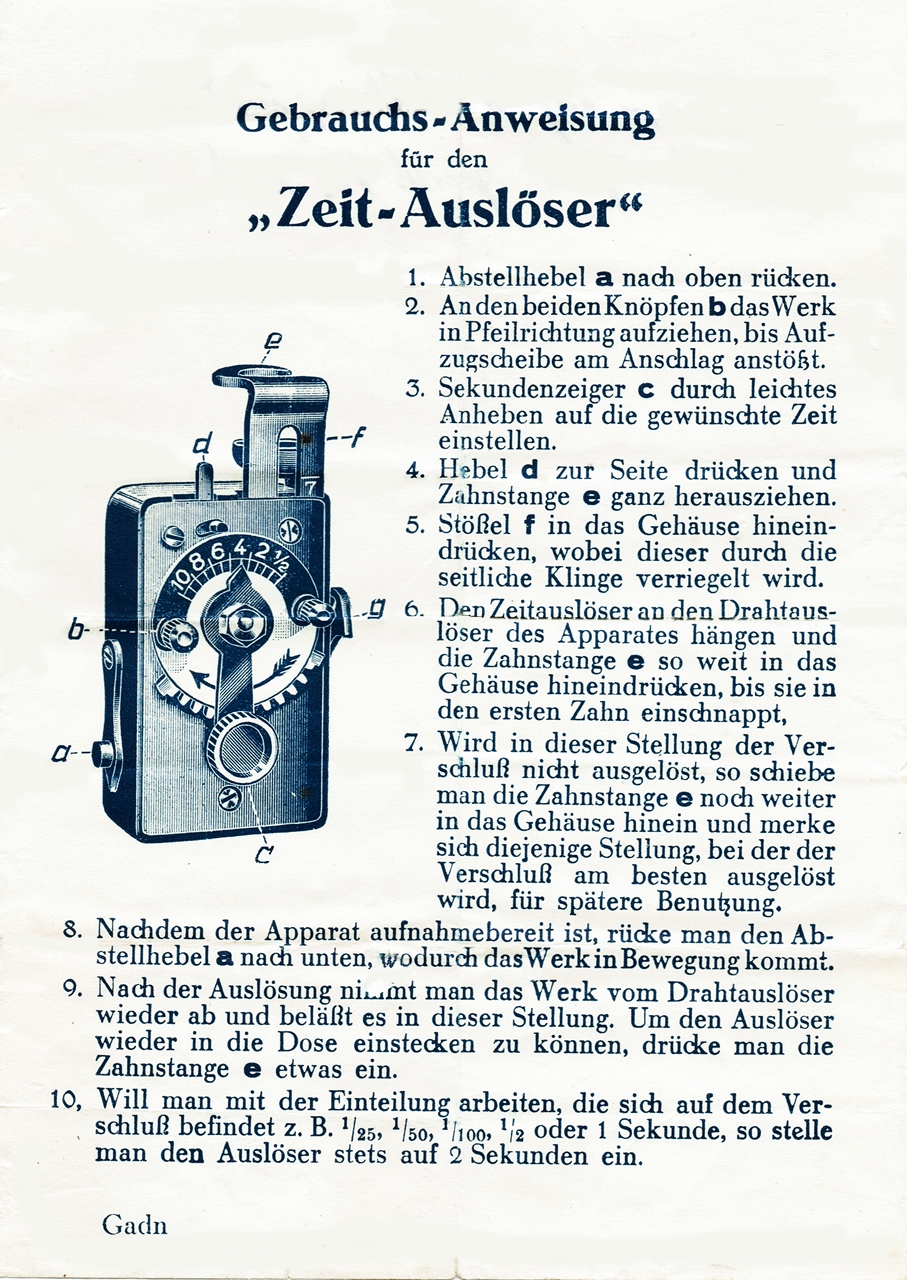

 Mit der Bedienung muss man sich vertraut machen. Zudem ist ein Abgleich mit dem Drahtauslöser und der Kamera erforderlich. Voll aufgezogen beträgt die Laufzeit ca. 20 Sek. Davon sind von 1/2 Sek. bis zu 10 Sek. als Belichtungszeit einstellbar. Nach Ablauf wird der Drahtauslöser freigegeben und die Aufnahme beendet. Haka Autoknips I bis V Der größte deutsche Hersteller von Selbstauslösern ist wohl Klapprott und Lampe aus Hamburg. Diese zuverlässigen Geräte waren in vielen Fototaschen anzutreffen. Übersicht Modell I - V, Anschlusstypen, und Modell I für Drahtauslöser in zwei Baugrößen.

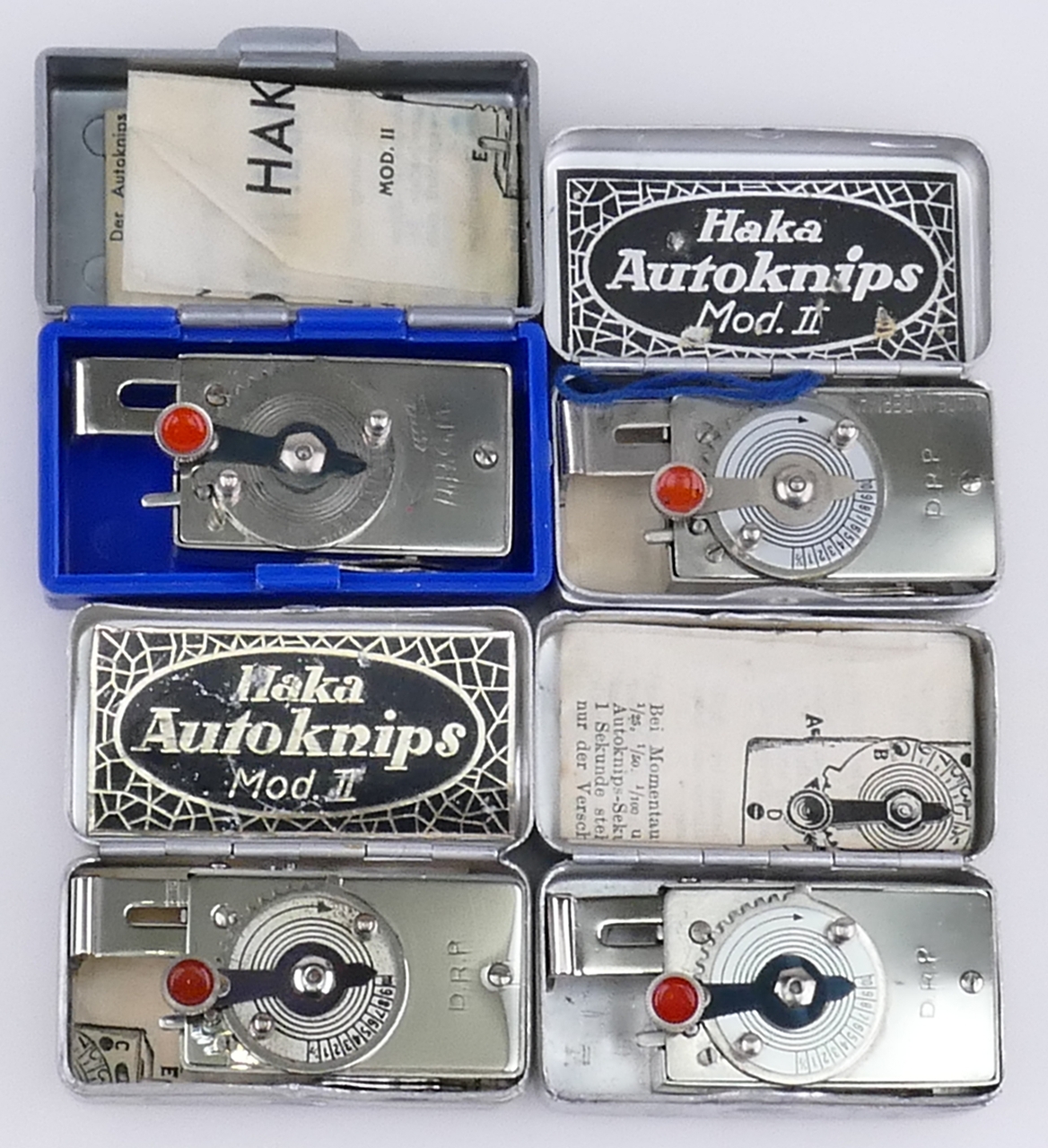

 Varianten Modell II für Drahtauslöser. Der Bindfaden ist original und dient zur Befestigung an der Kamera.

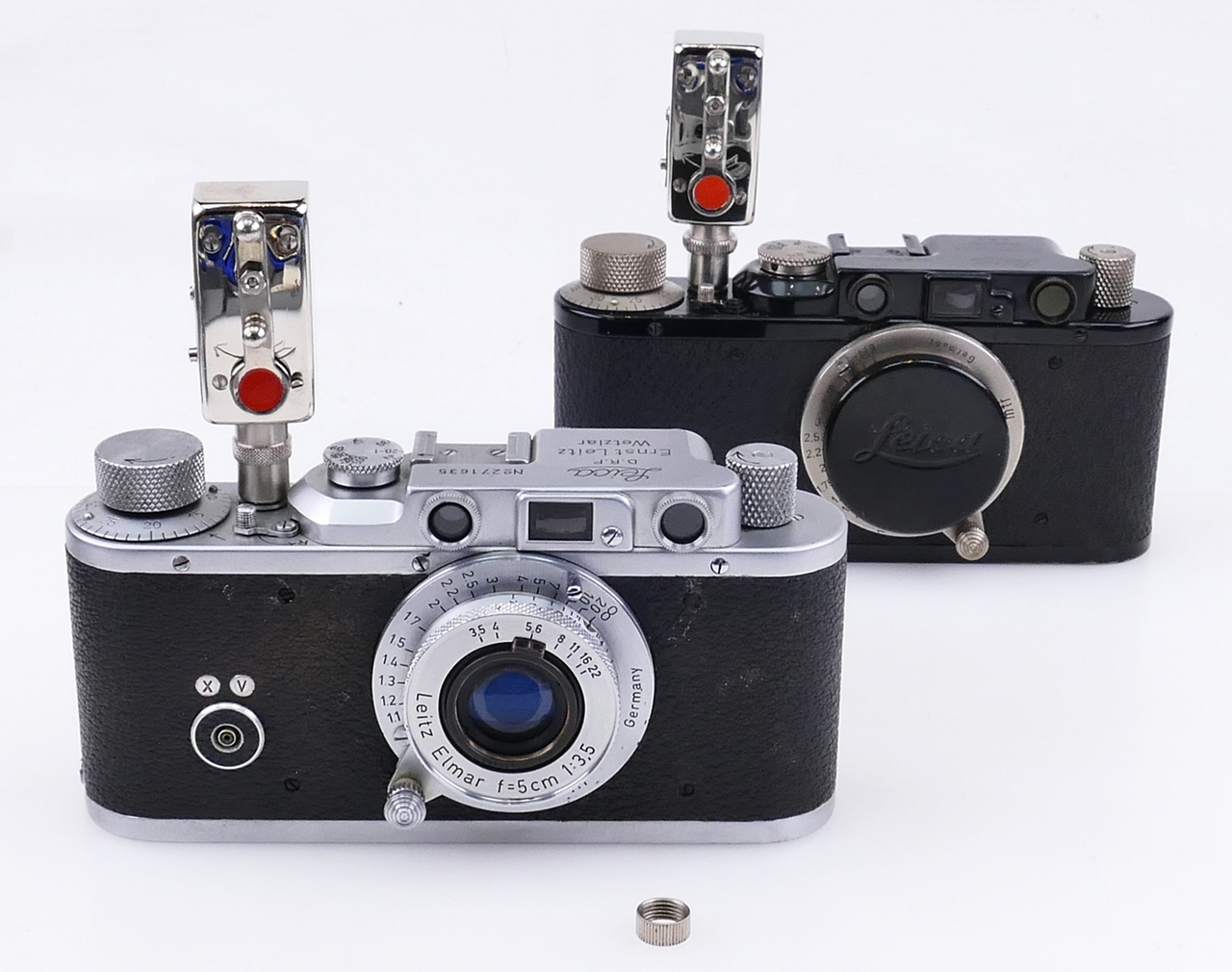

 Der Autoknips III ist für Leica Kameras und z.B. Isolette. Direkte Befestigung auf den Auslöser.

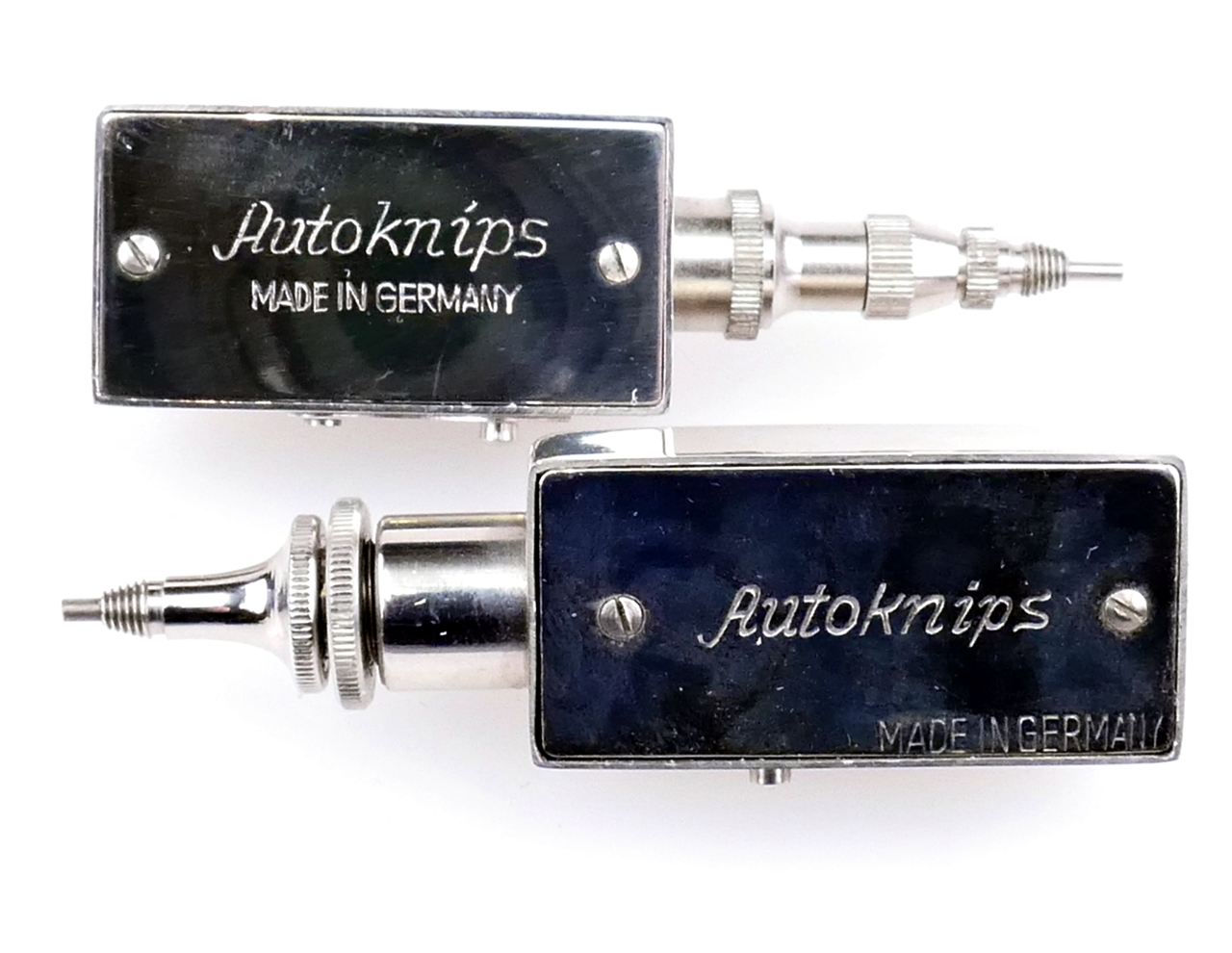

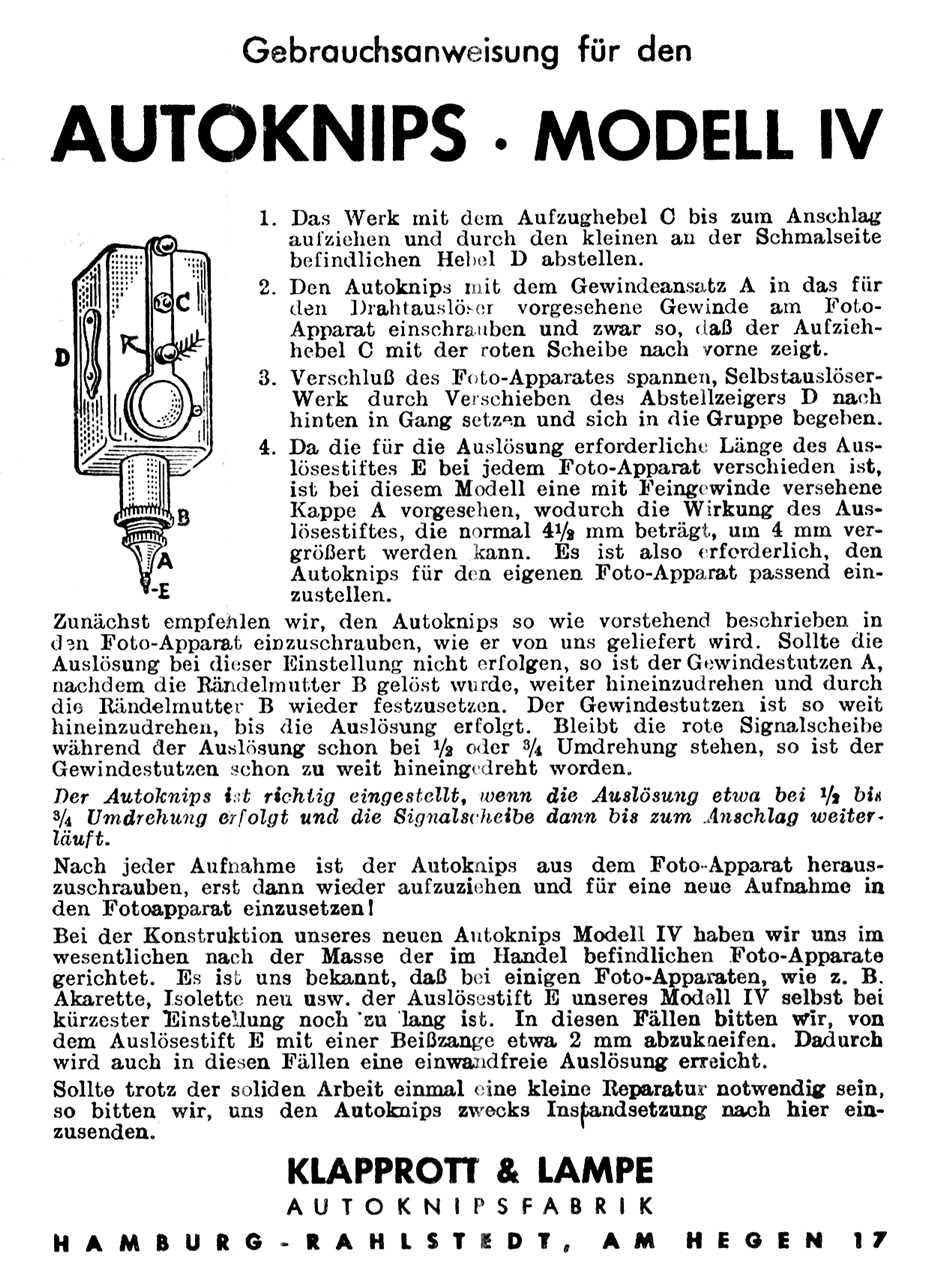

 Autoknips IV. Größere und kleinere Version zur Befestigung auf dem Drahtauslöseranschluß der Kamera.
 Autoknips V. Befestigung wie Nr. IV, jedoch mit Belichtungsfunktion von 1/2 Sek. bis 10 Sek.

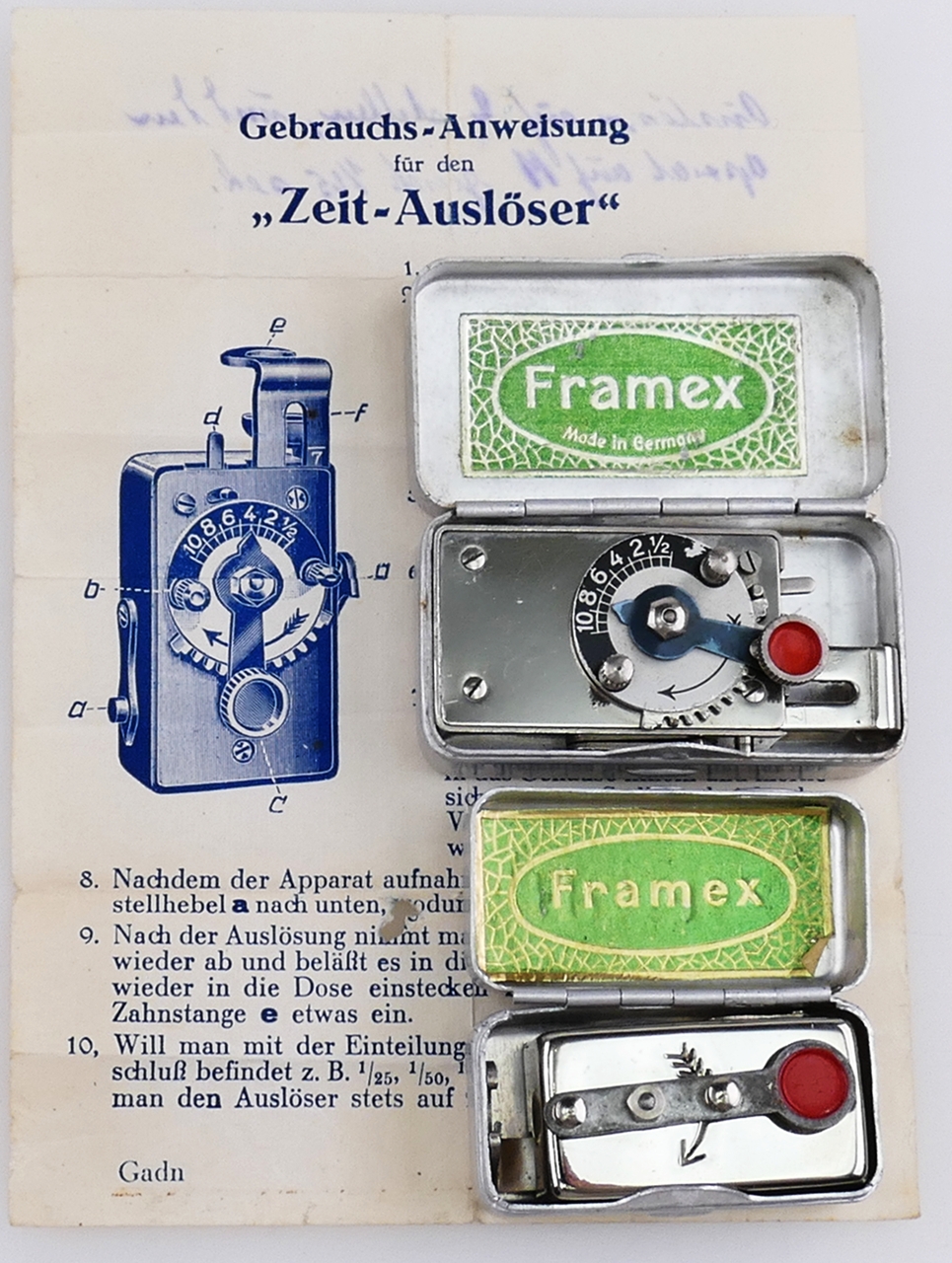

 Baugleich mit Autoknips sind die schönen FRAMEX - Timer in zwei Größen. Der Kleine ist ein reiner Selbstauslöser, der Große kann zusätzlich Belichtungen von 1/2 Sek. bis 10 Sek. steuern.

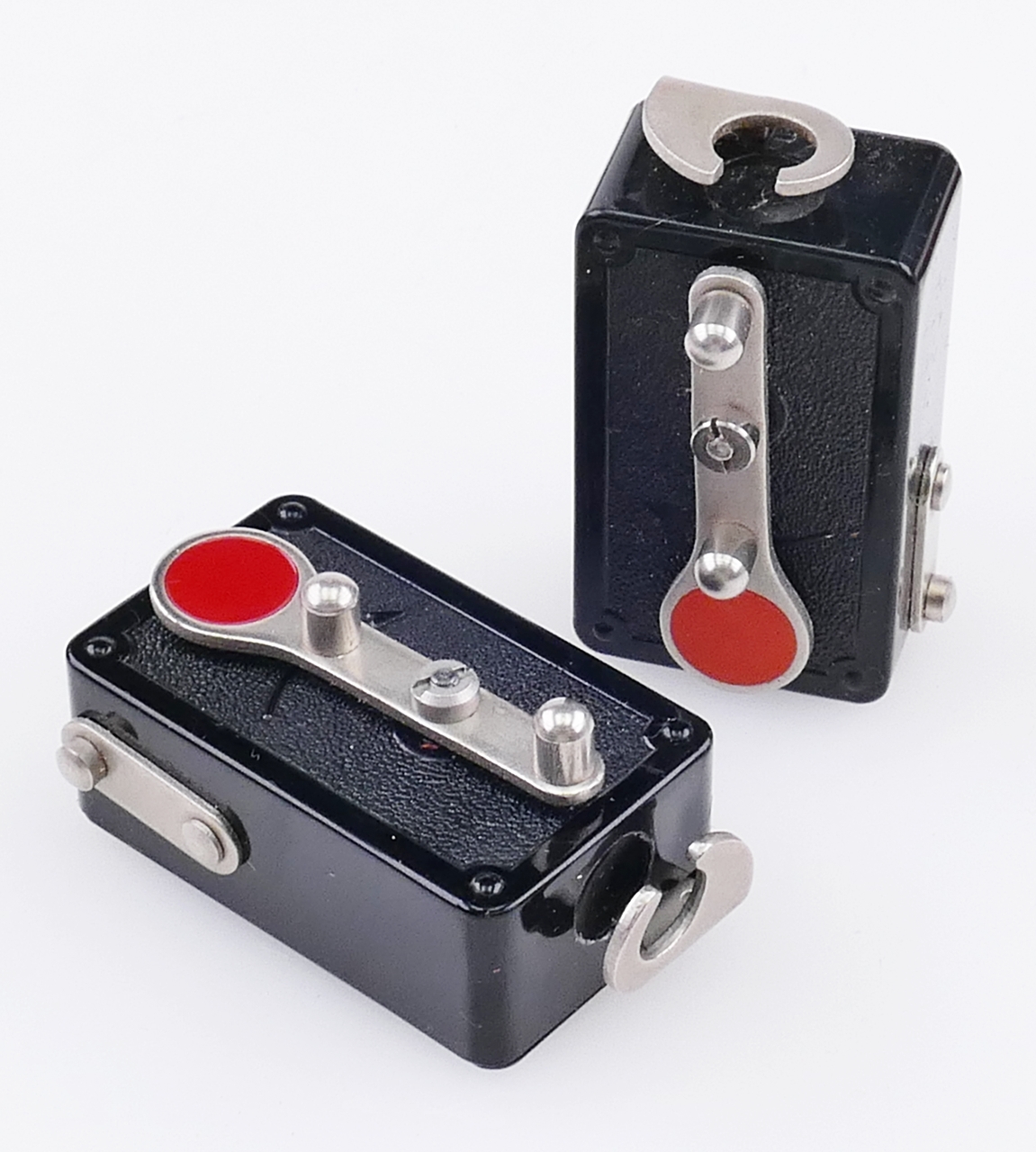

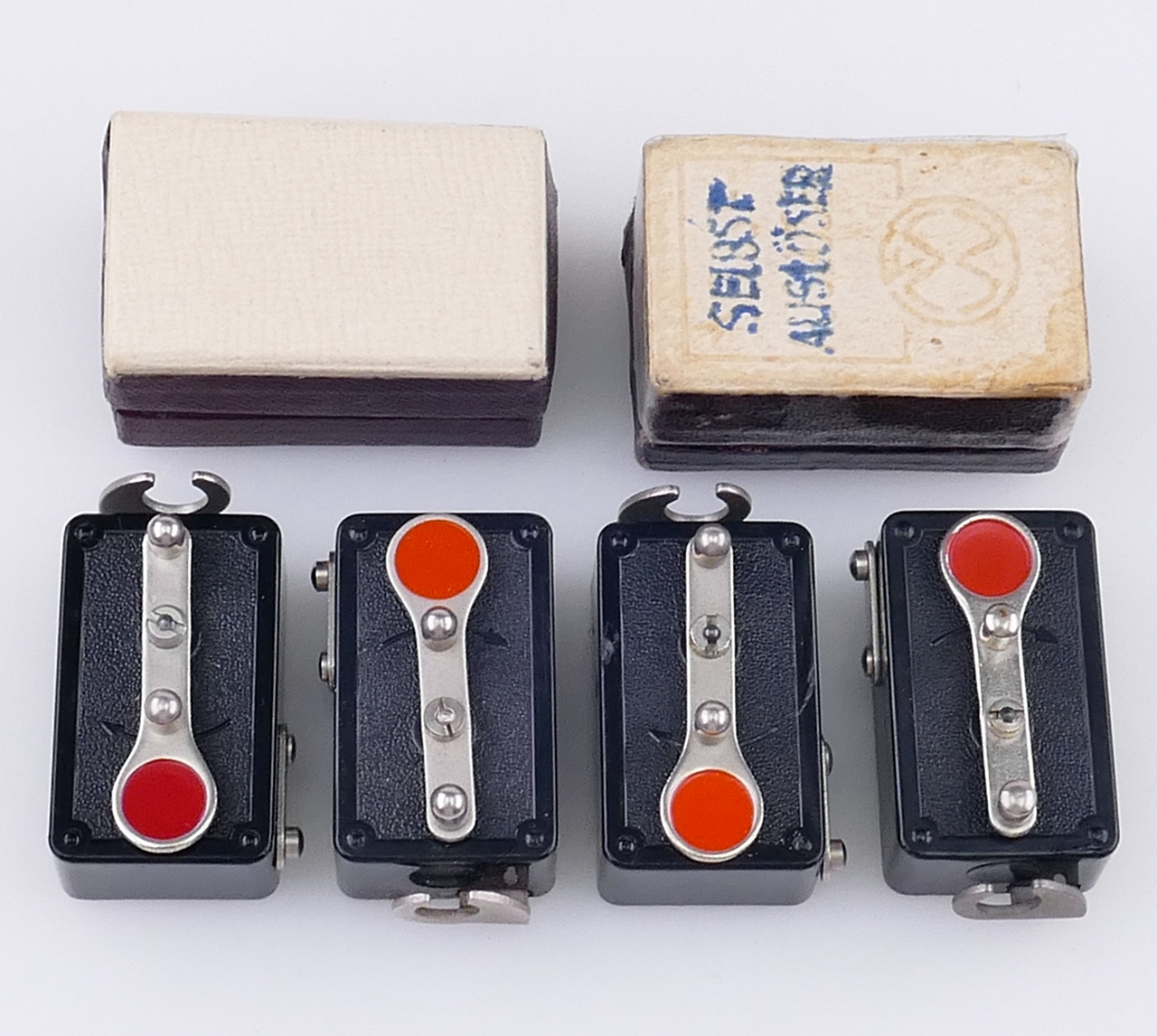

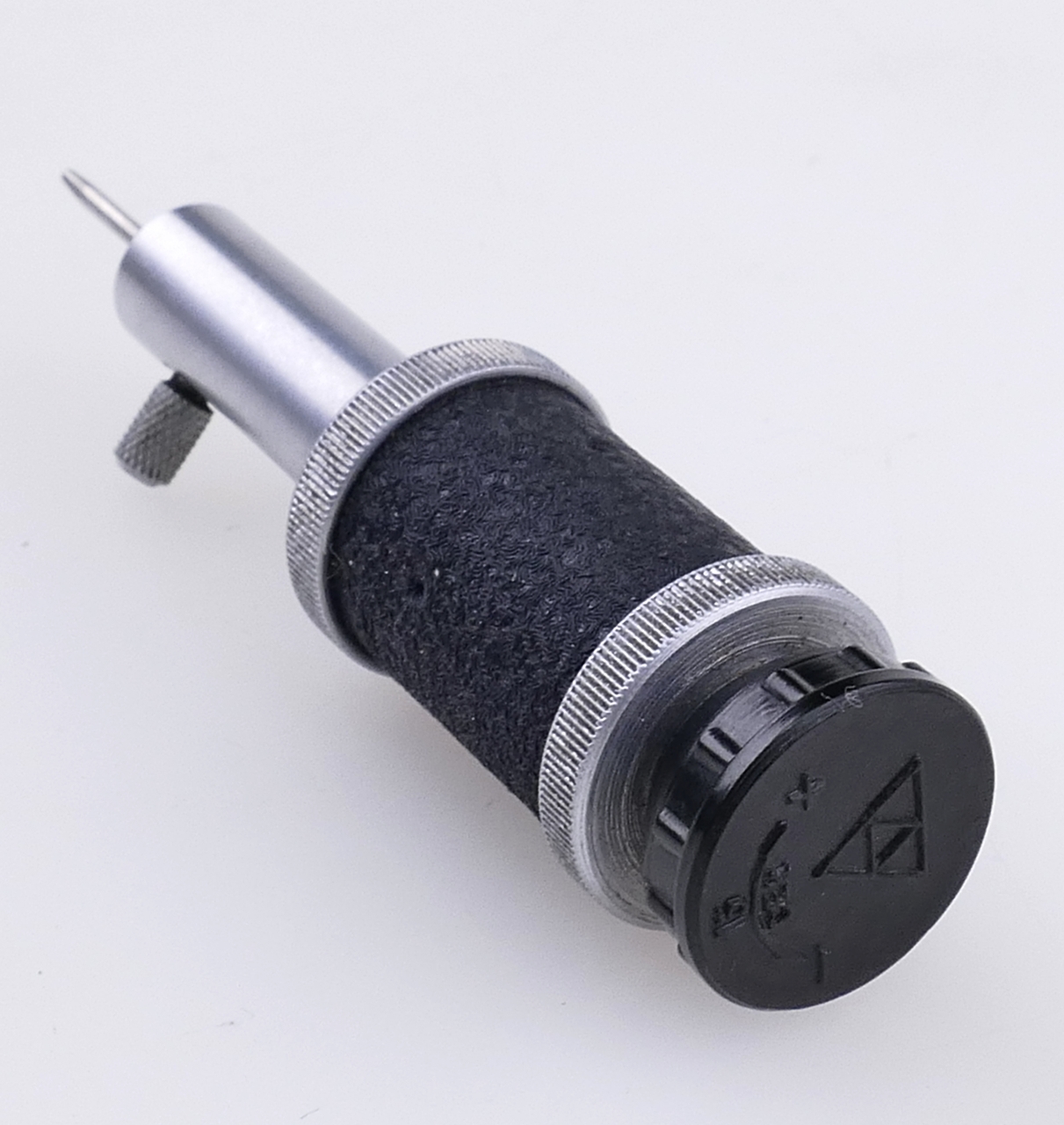

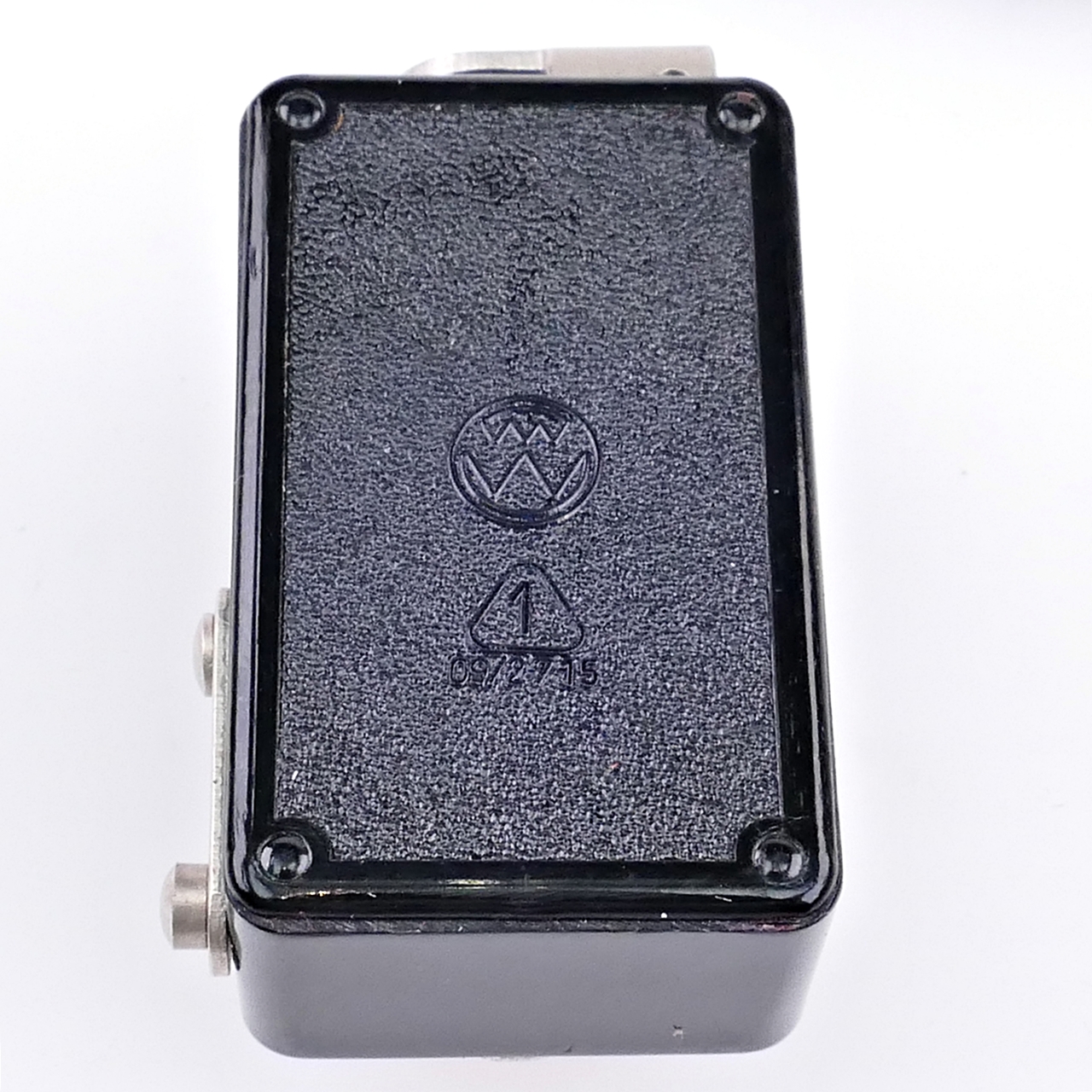

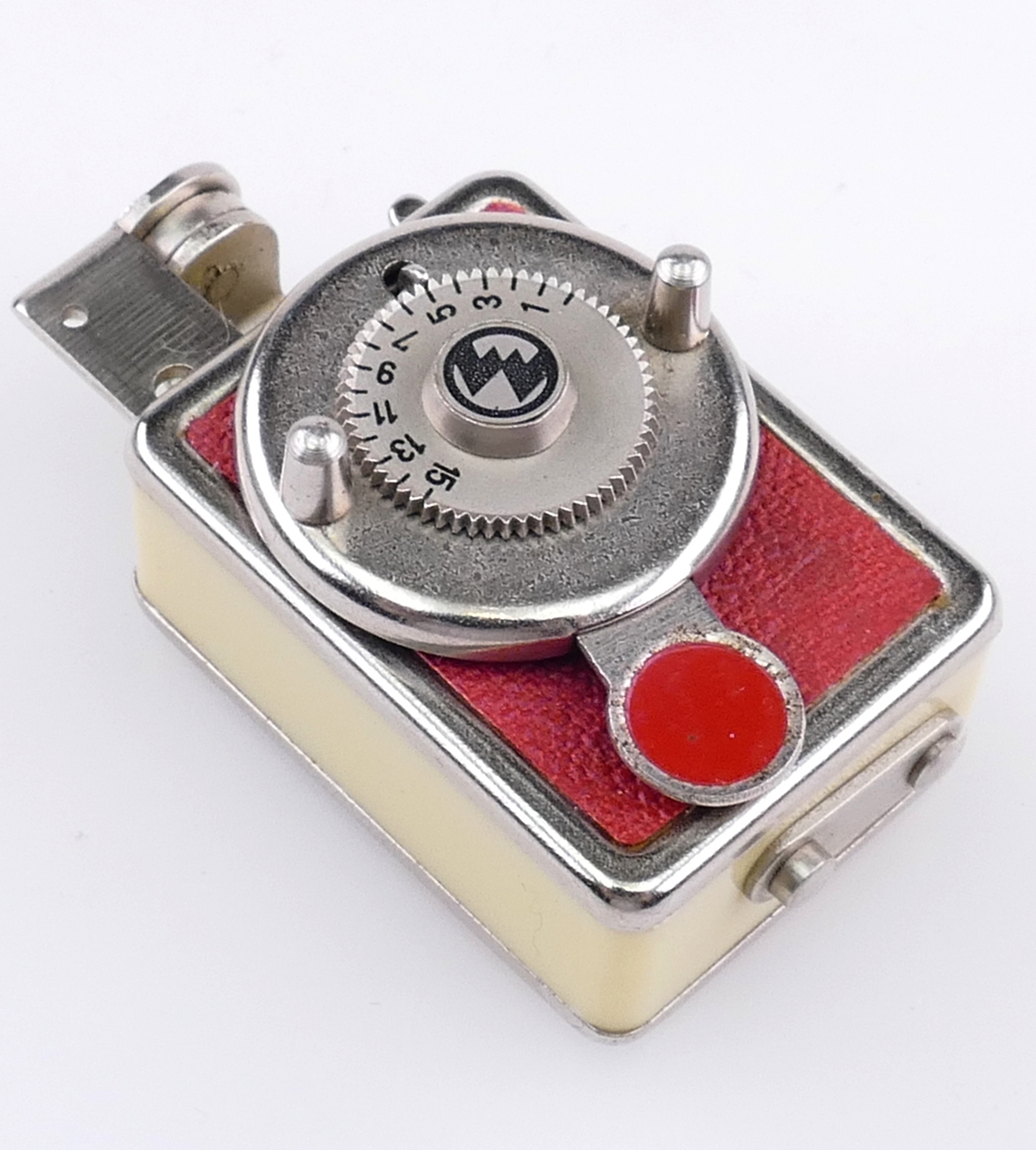

 Zwei Modelle im Bakelitgehäuse aus der DDR von Feinmechanik Weimar.

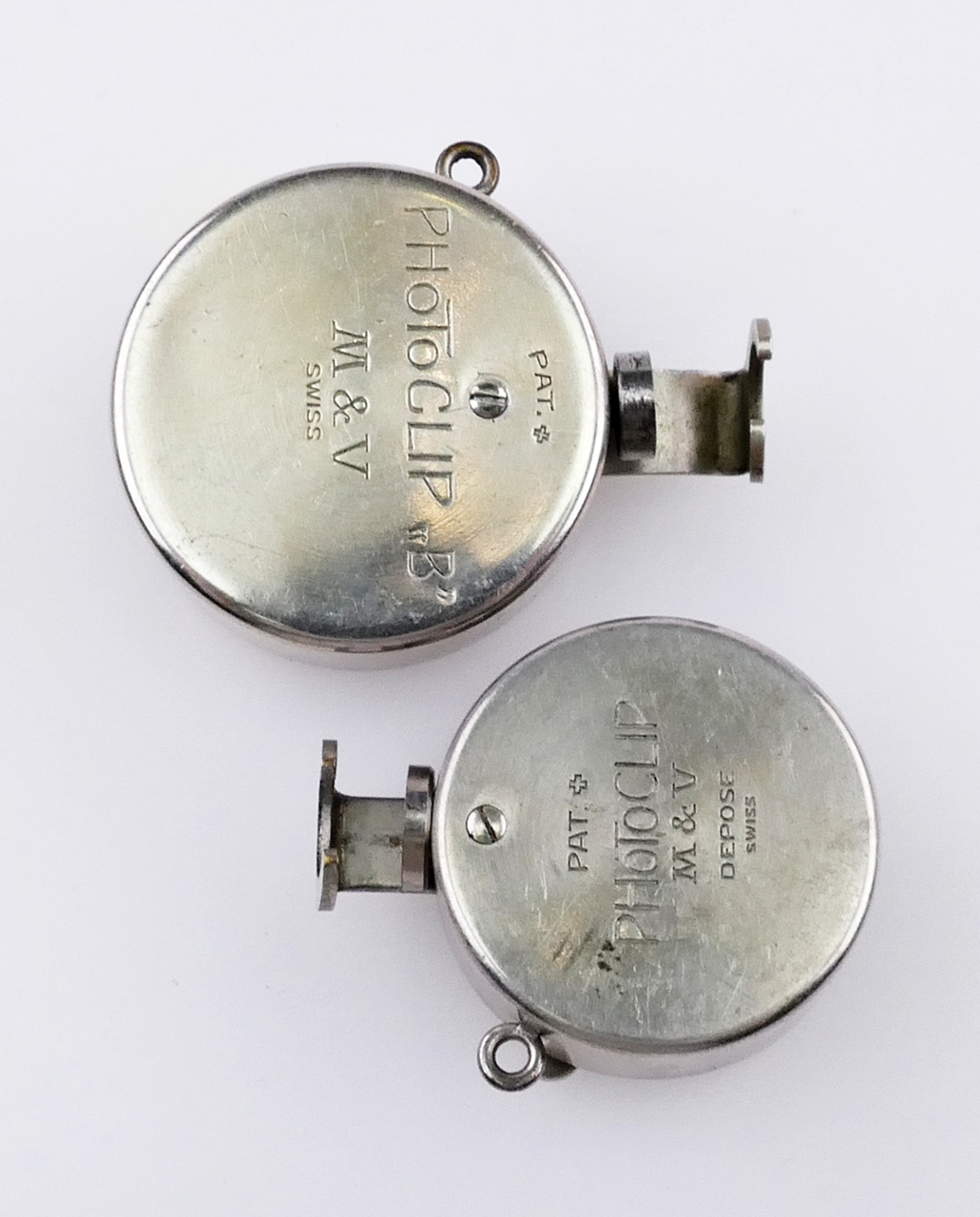

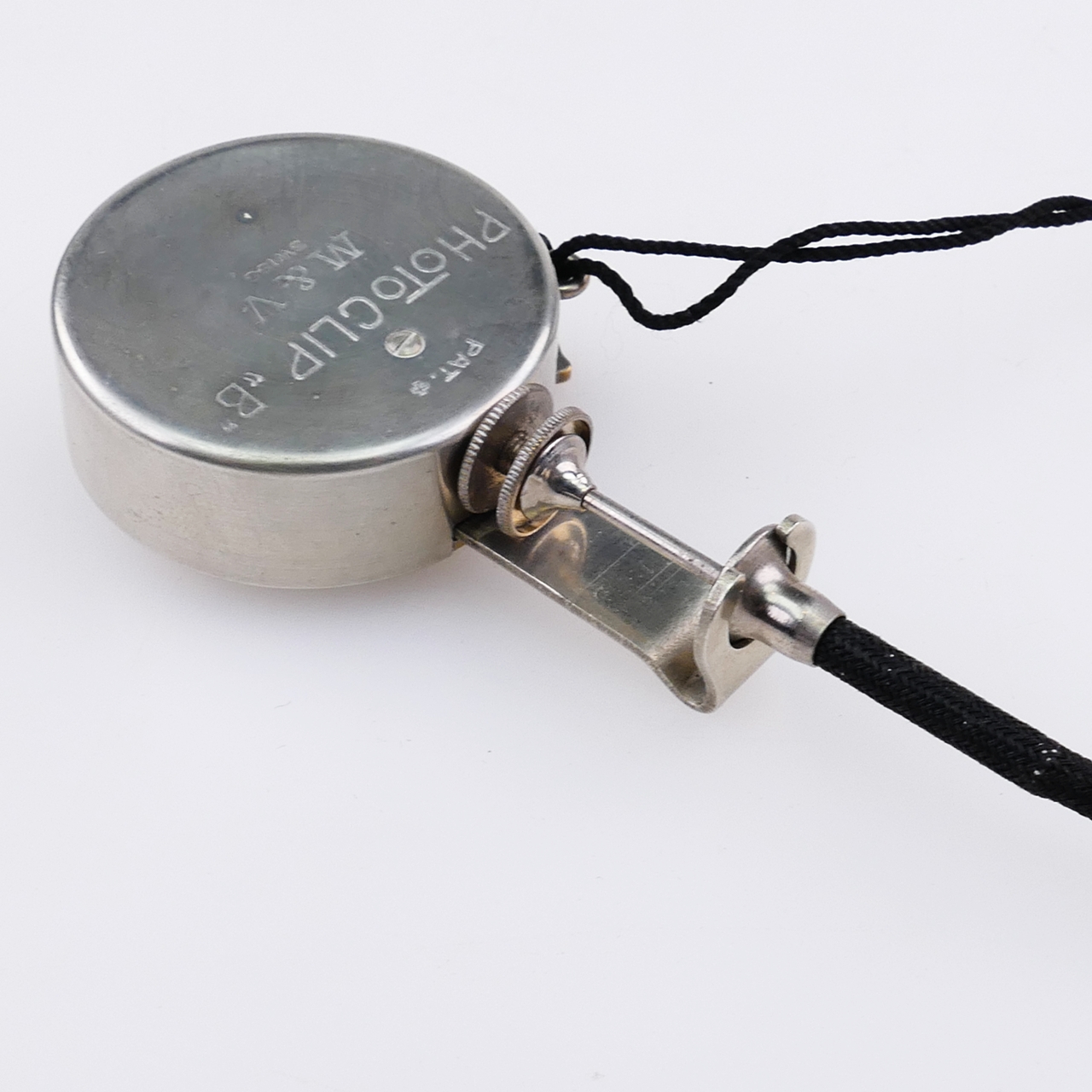

 PHOTOCLIP in zwei Größen von der Schweizer Firma Müller & Vaucher.

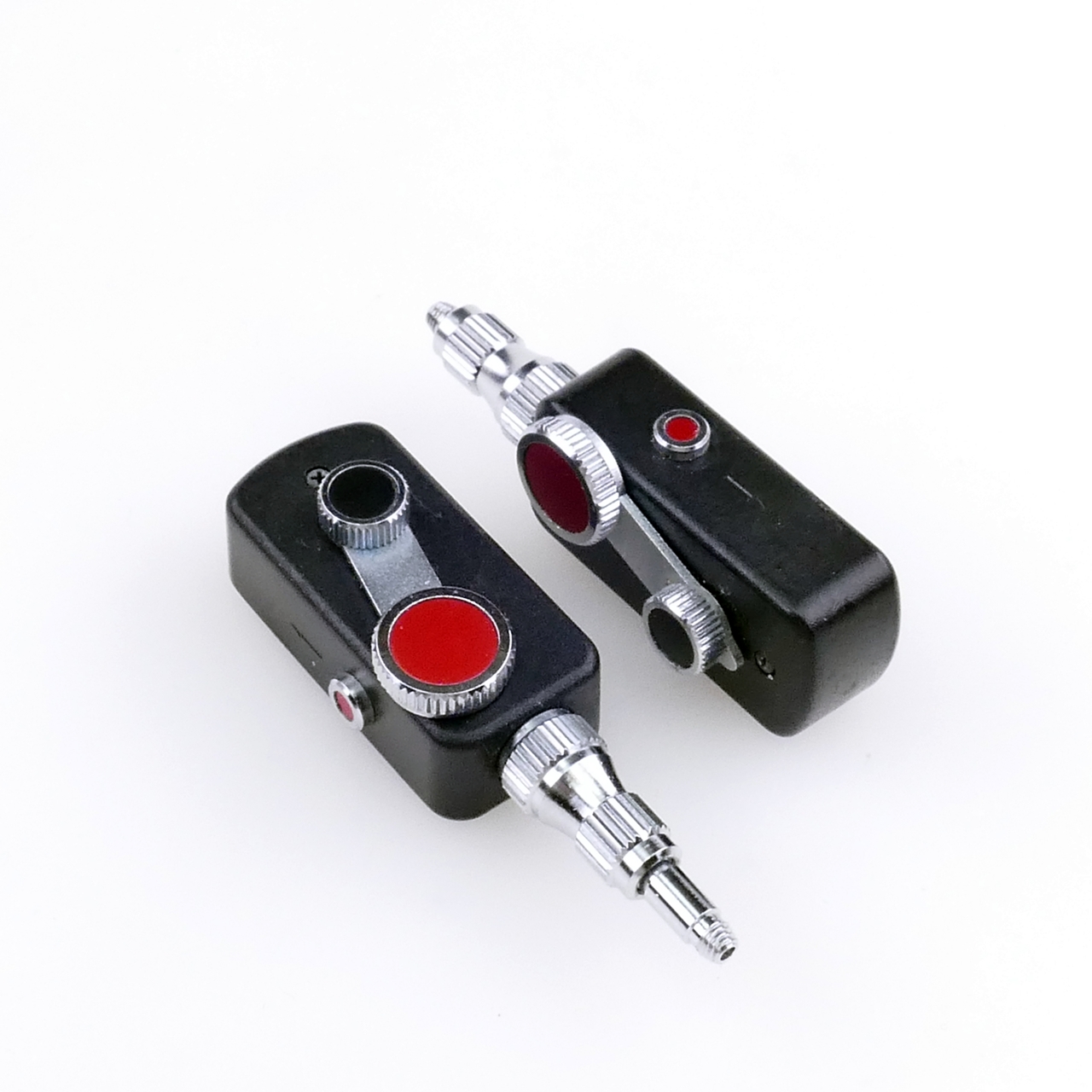

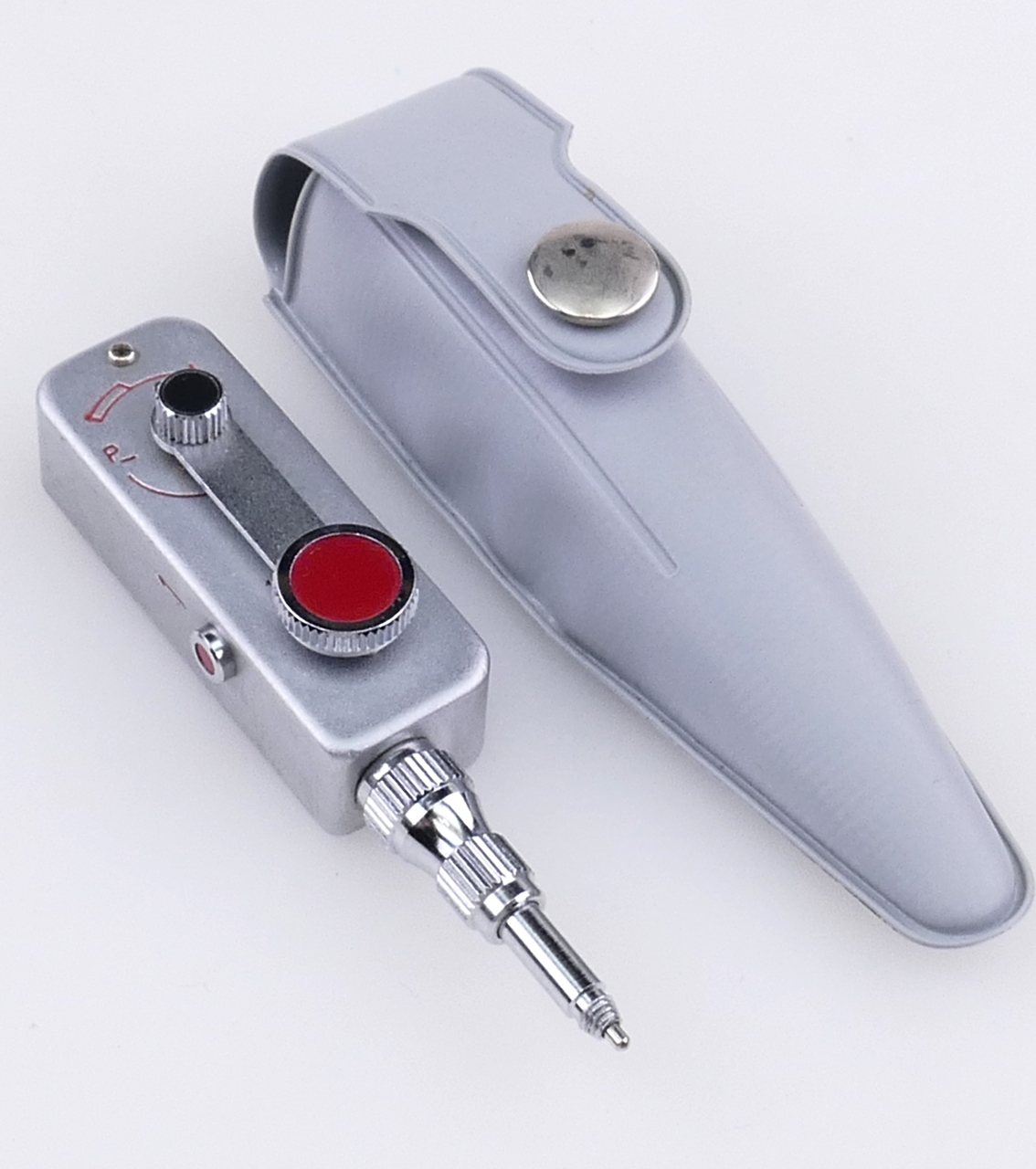

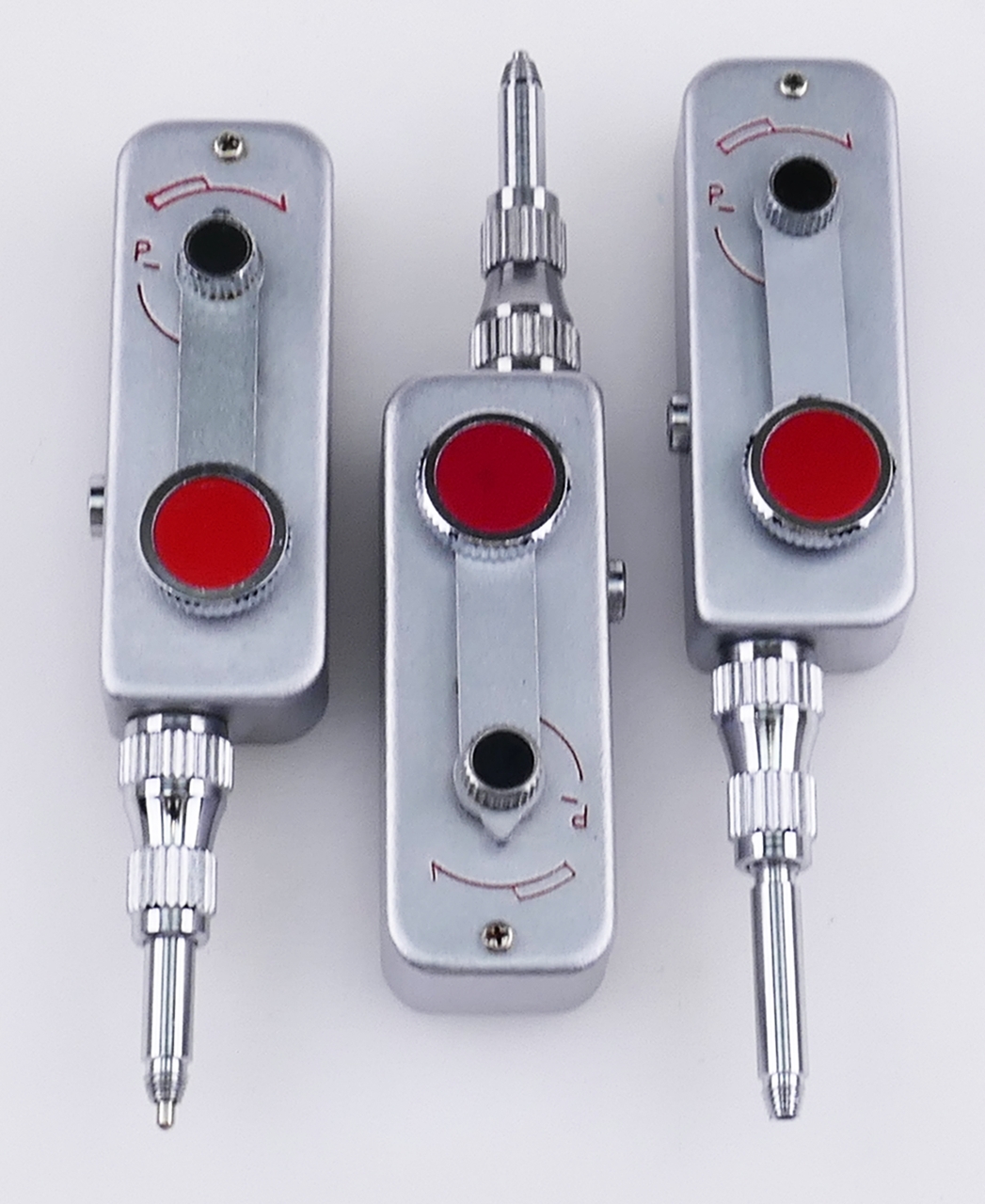

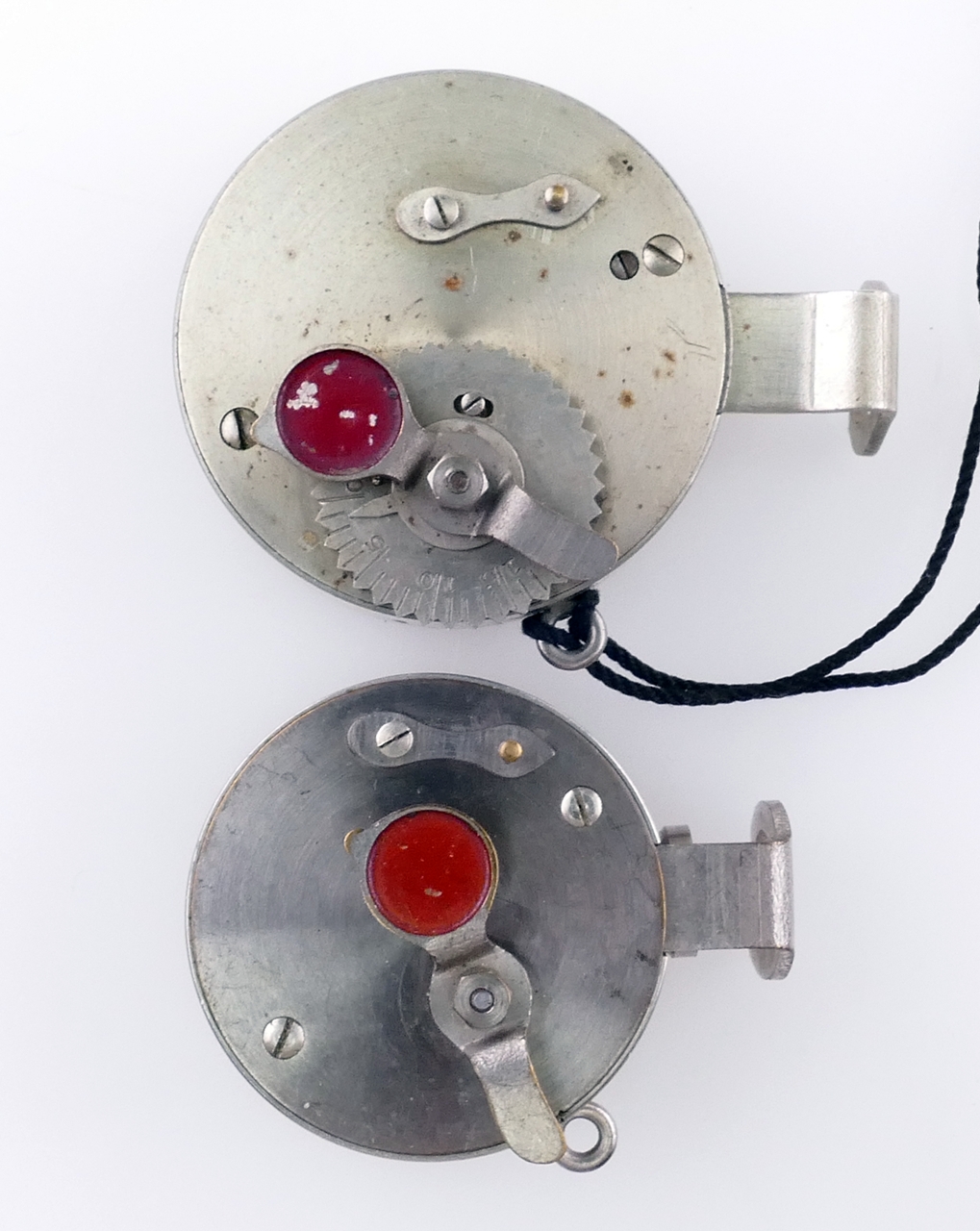

 Zwei einfache Selbstauslöser aus japanischer Produktion.

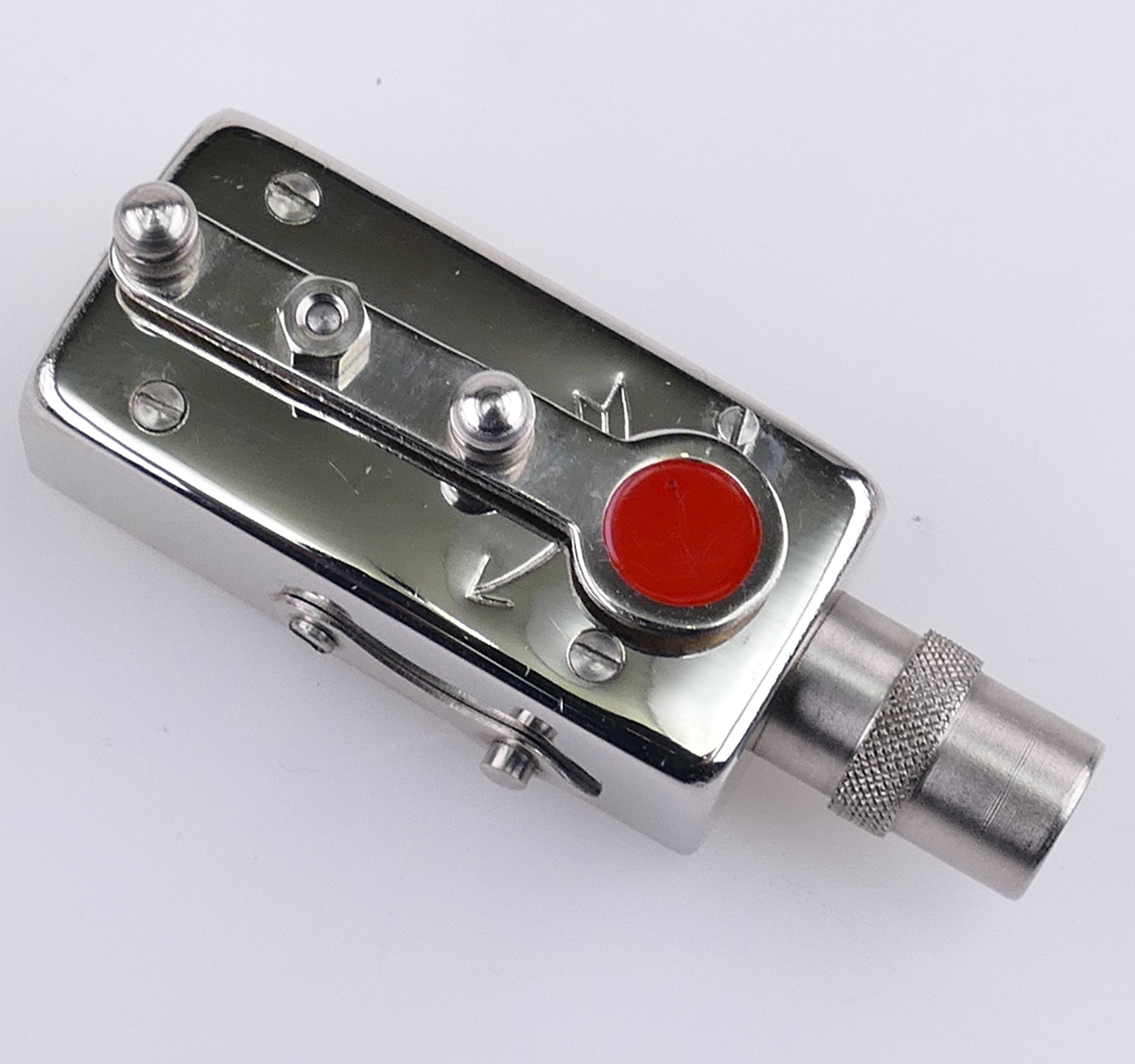

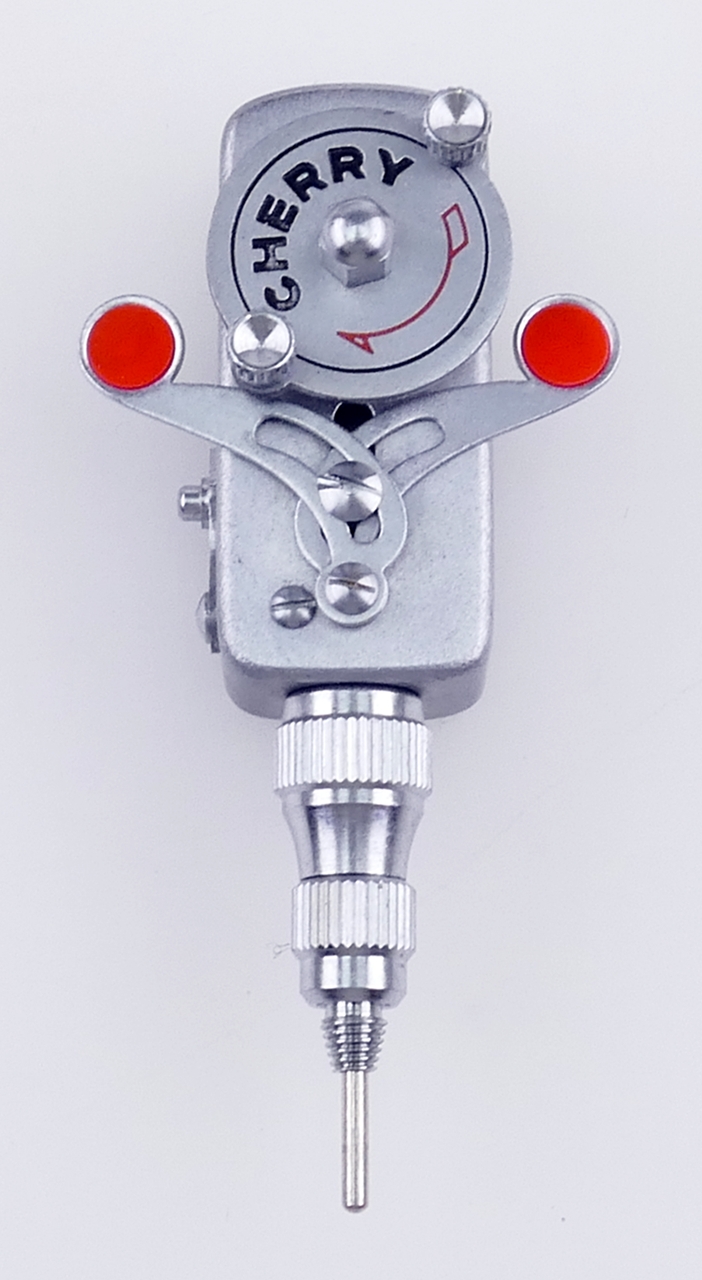

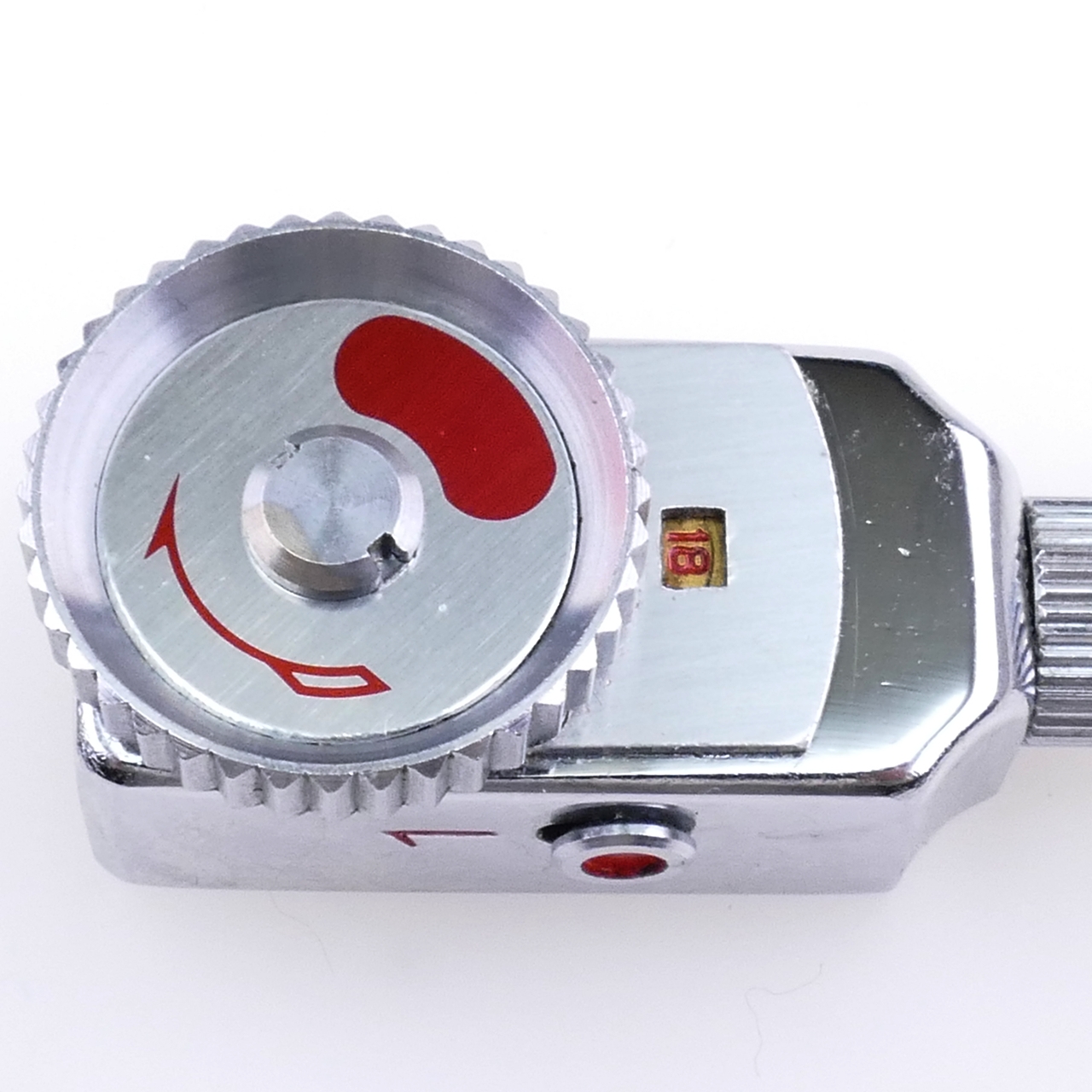

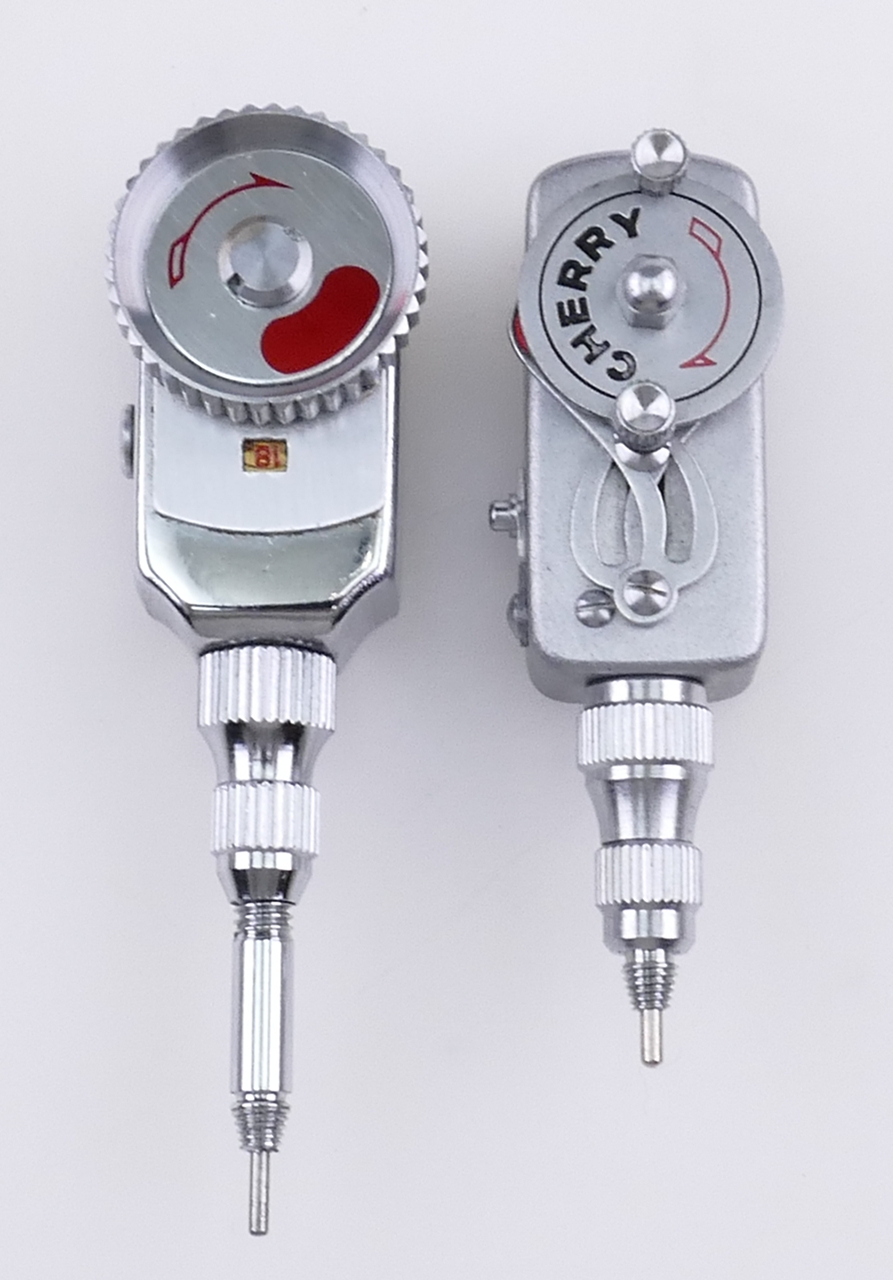

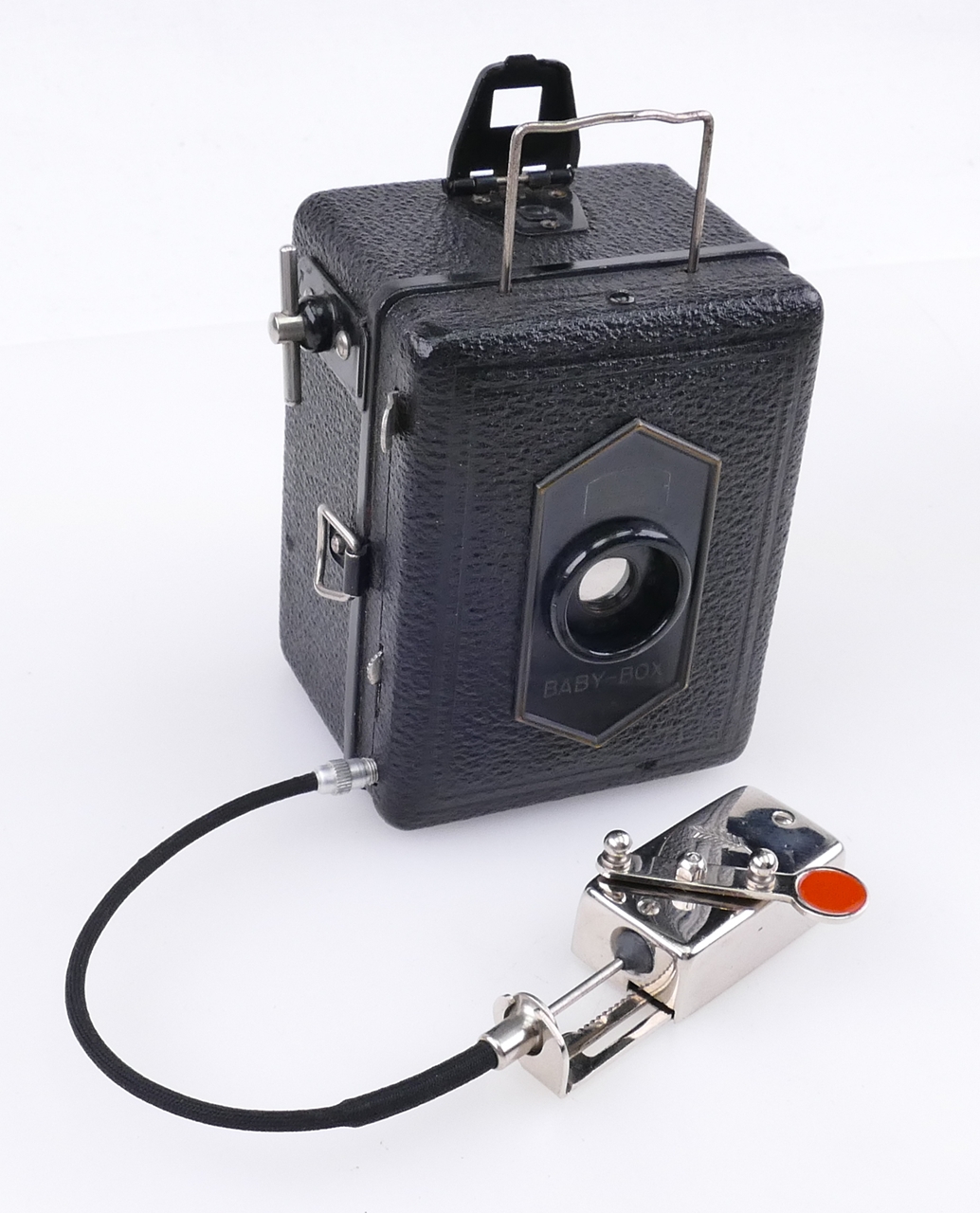

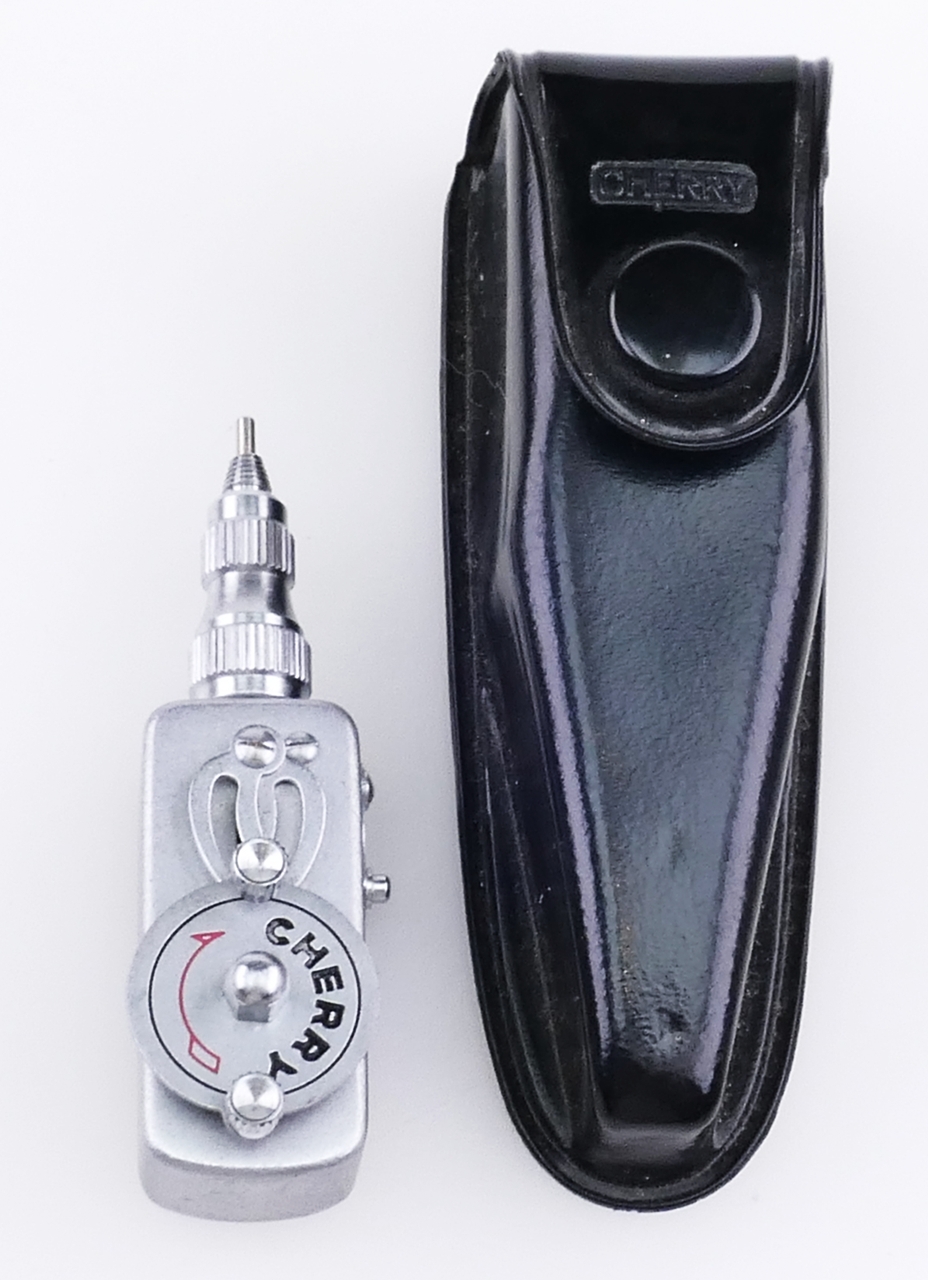

 Cherry - Selbstauslöser der die "Flügel" spreizt, und nach der Auslösung wieder einklappt. Zeitauslöser mit ca. 10 Sek. Vorlauf und Belichtungszeiten bis 18 Sekunden.

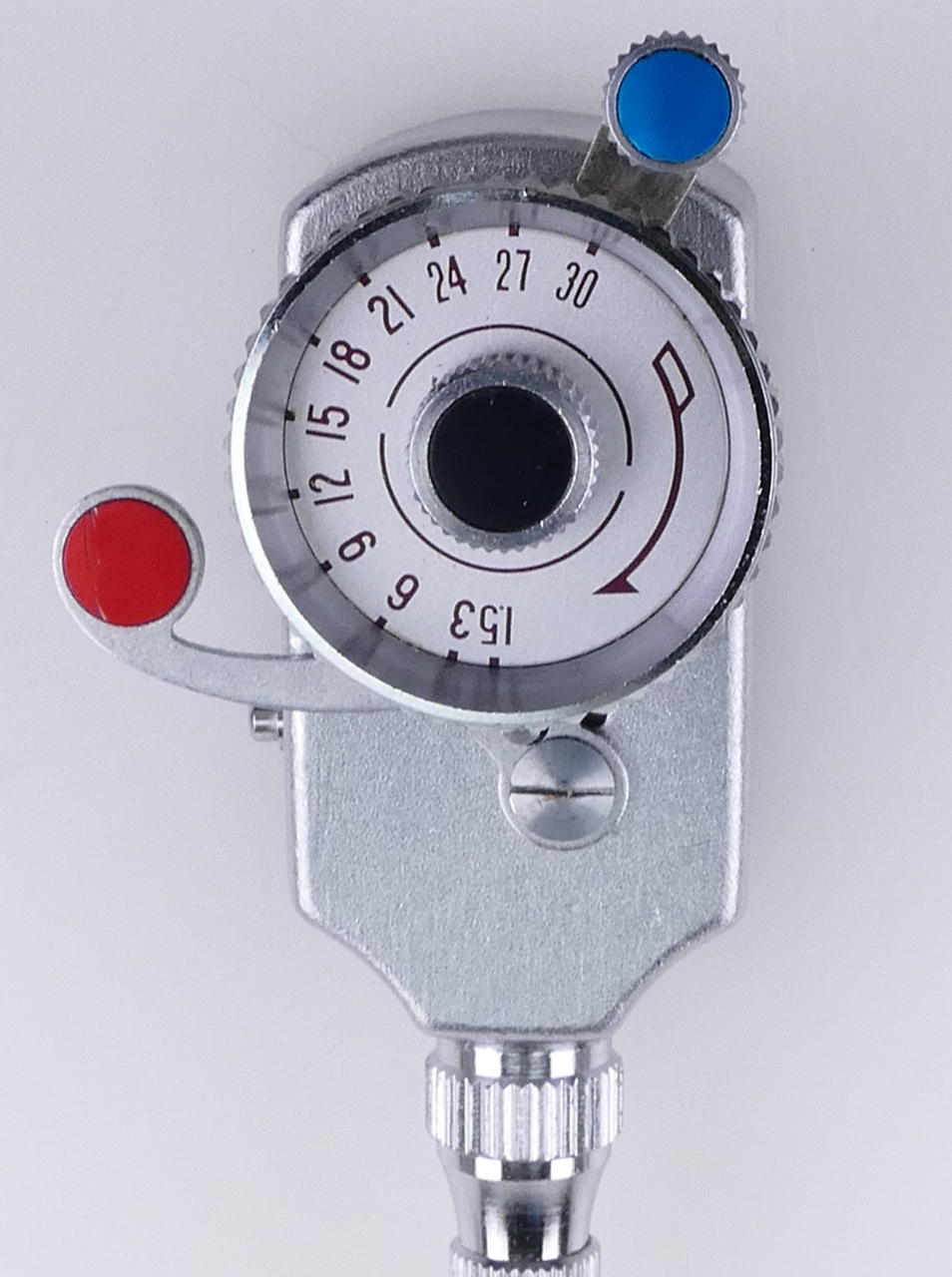

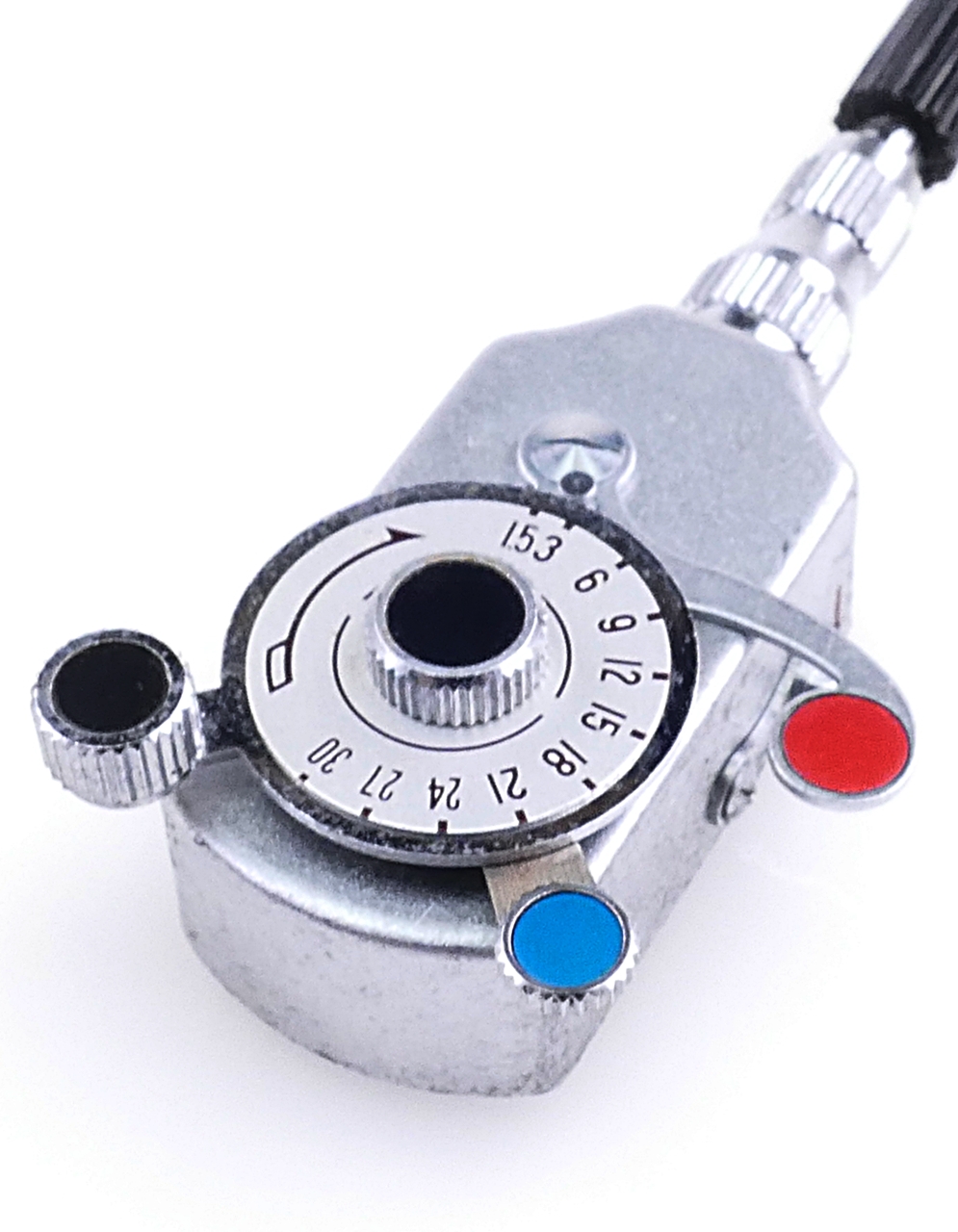

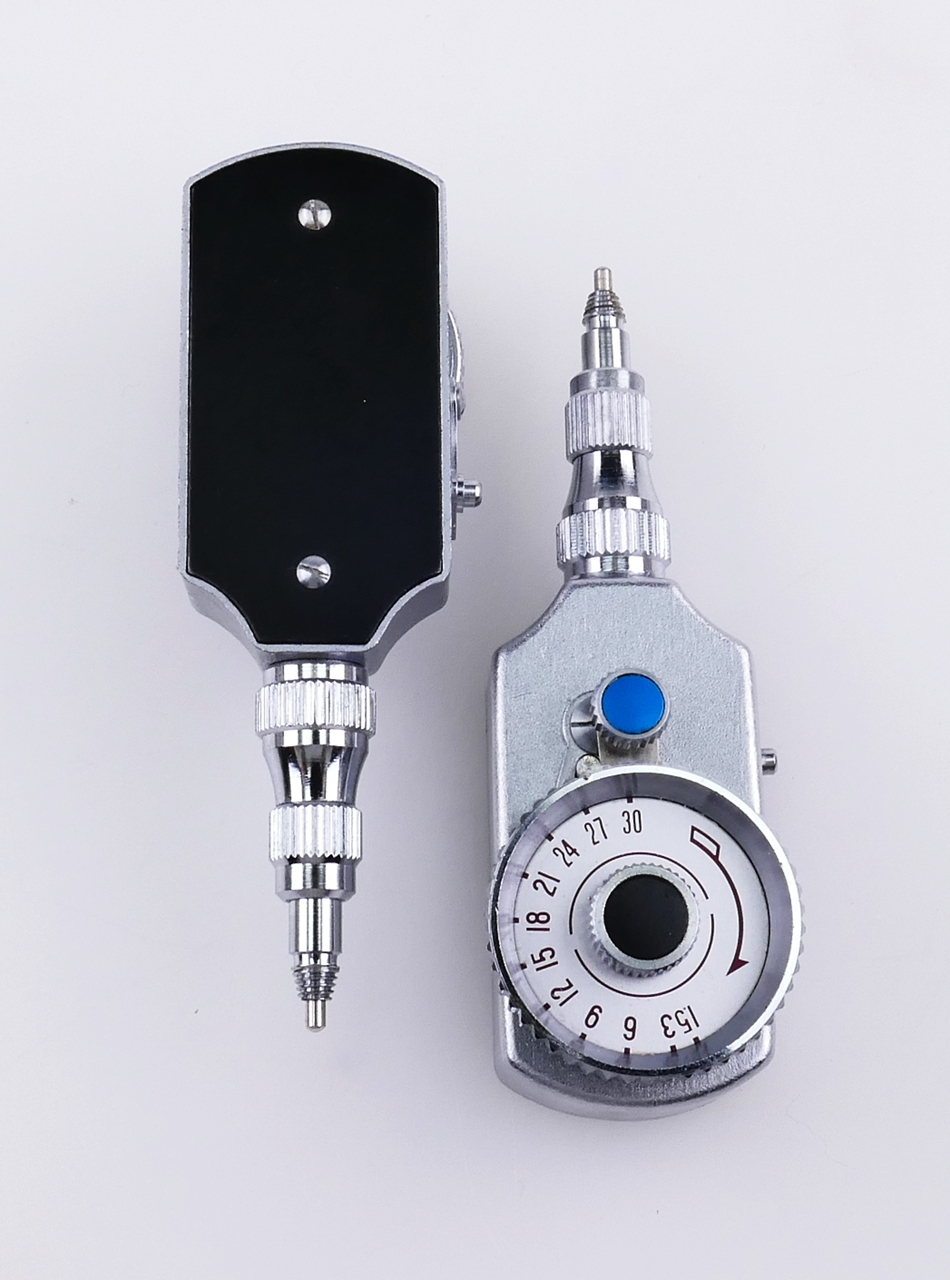

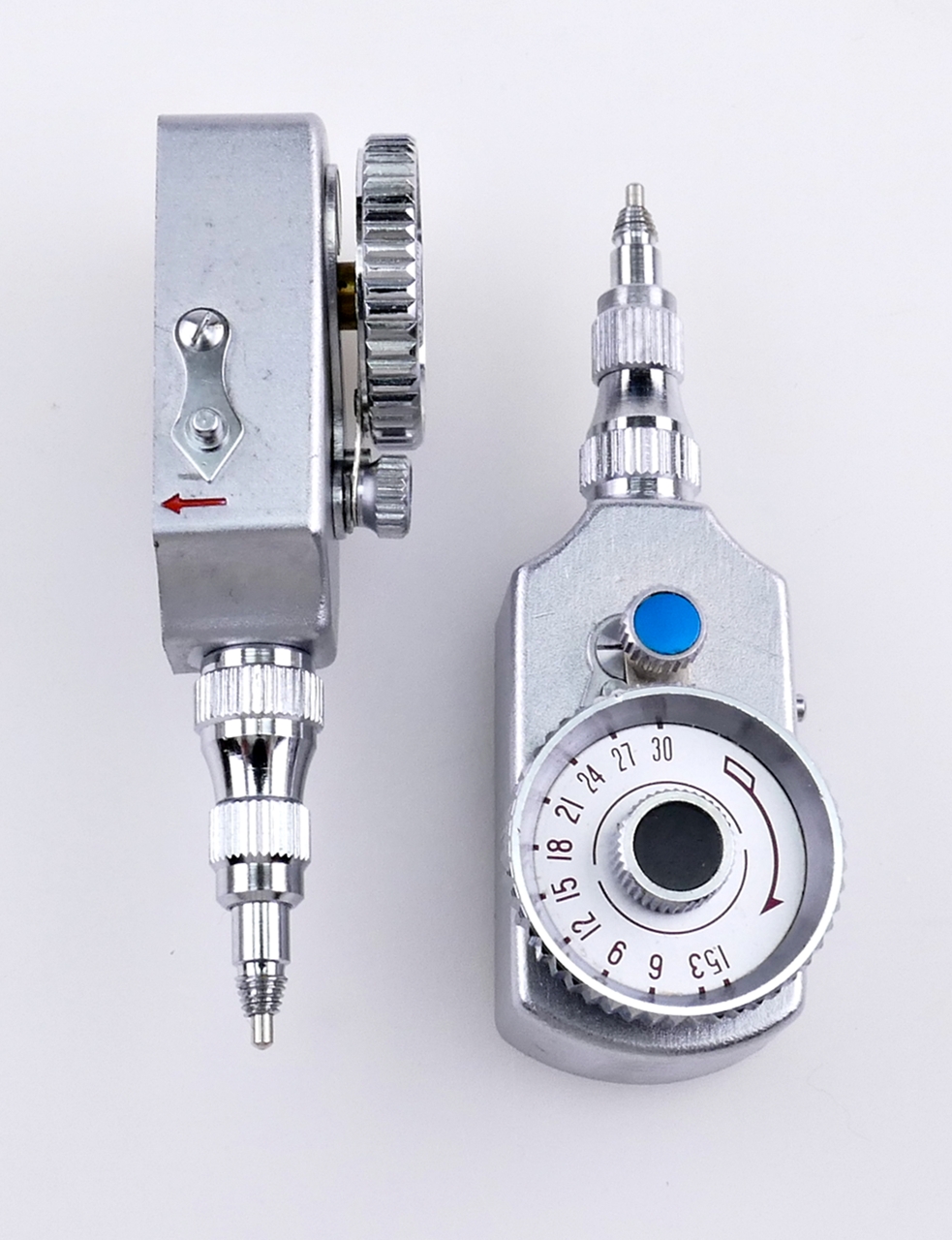

 Zeitauslöser bis zu 30 Sekunden Belichtung und Winker zur optischen Kontrolle. Auch mit elektrischem Kontakt.

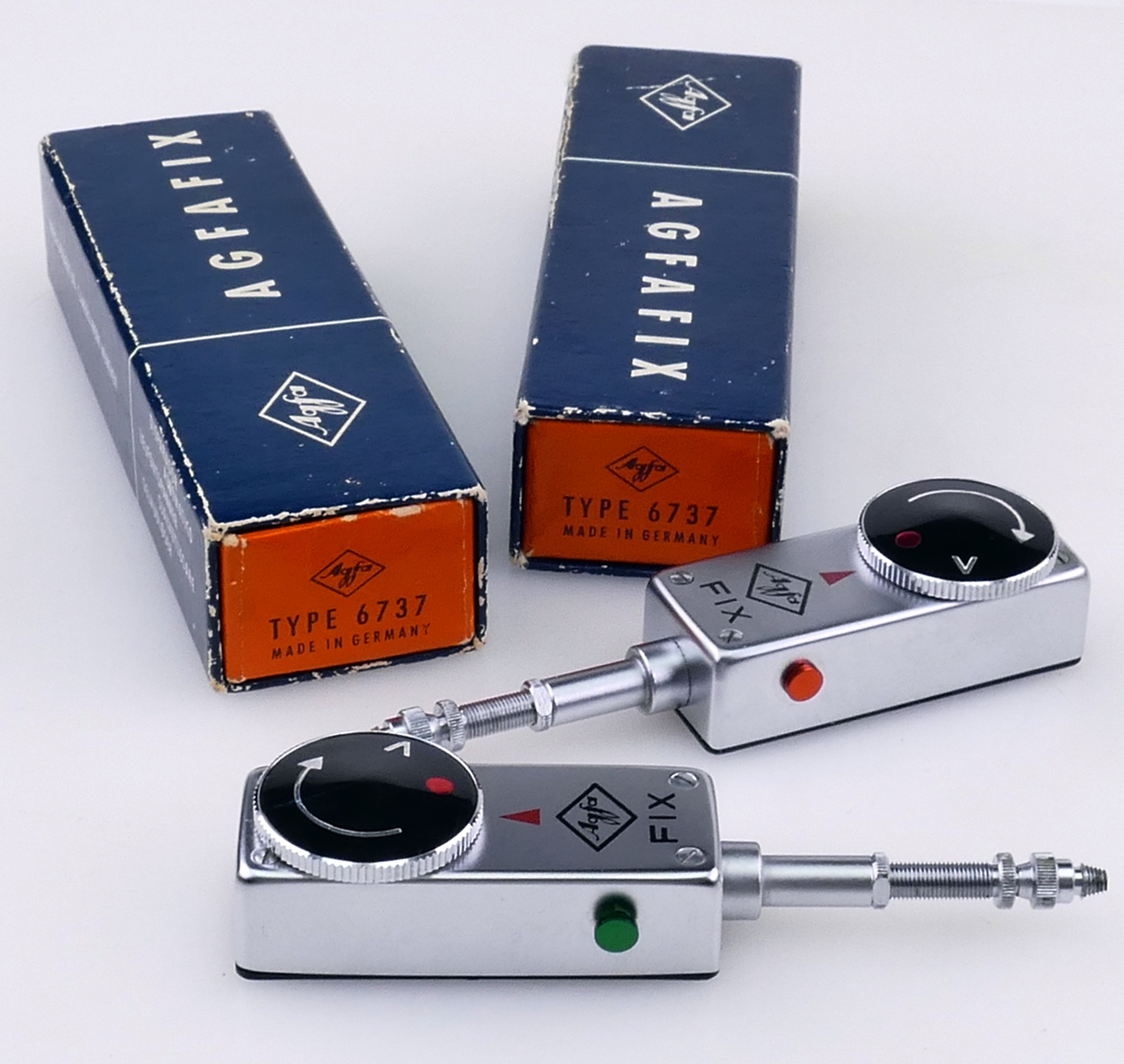

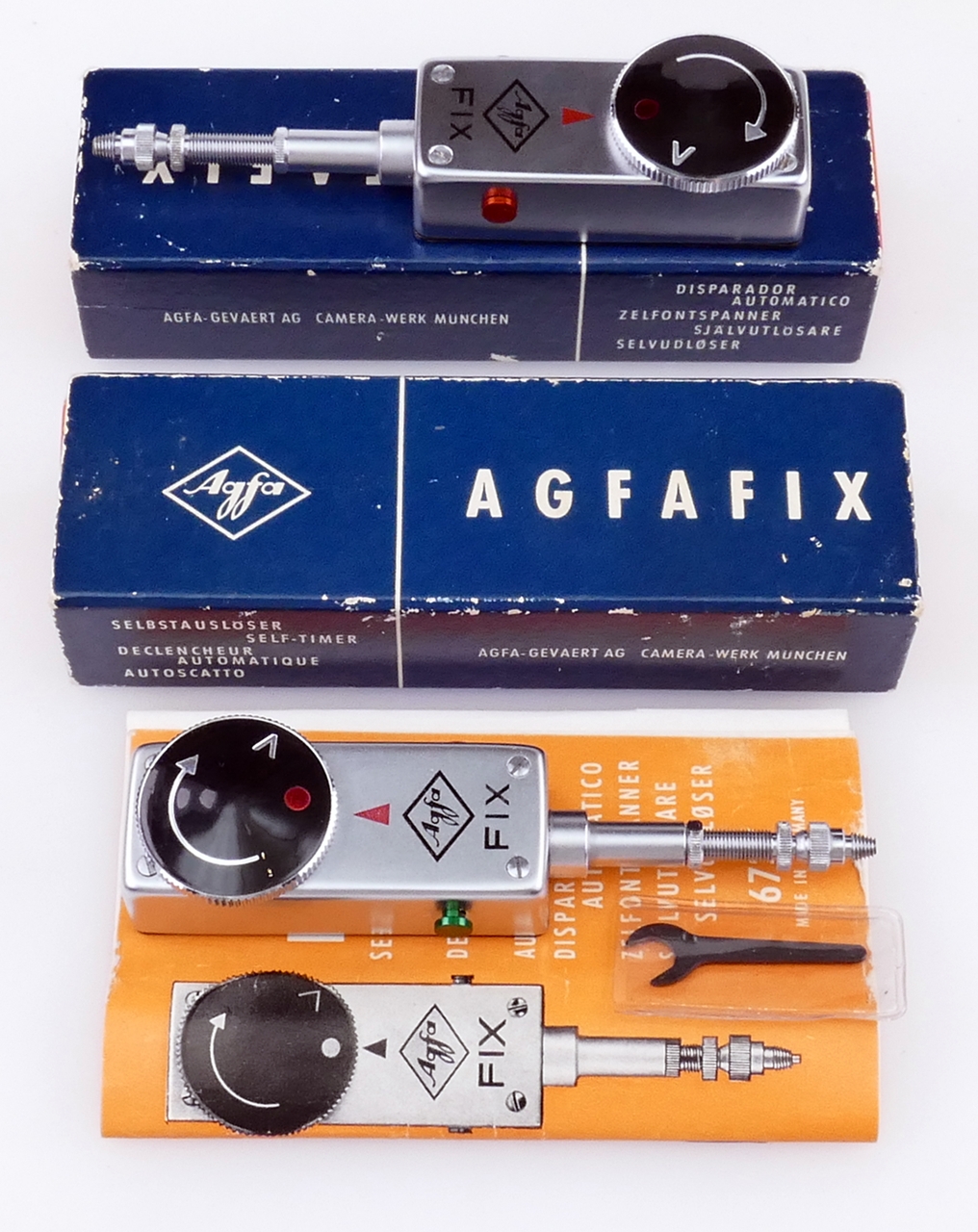

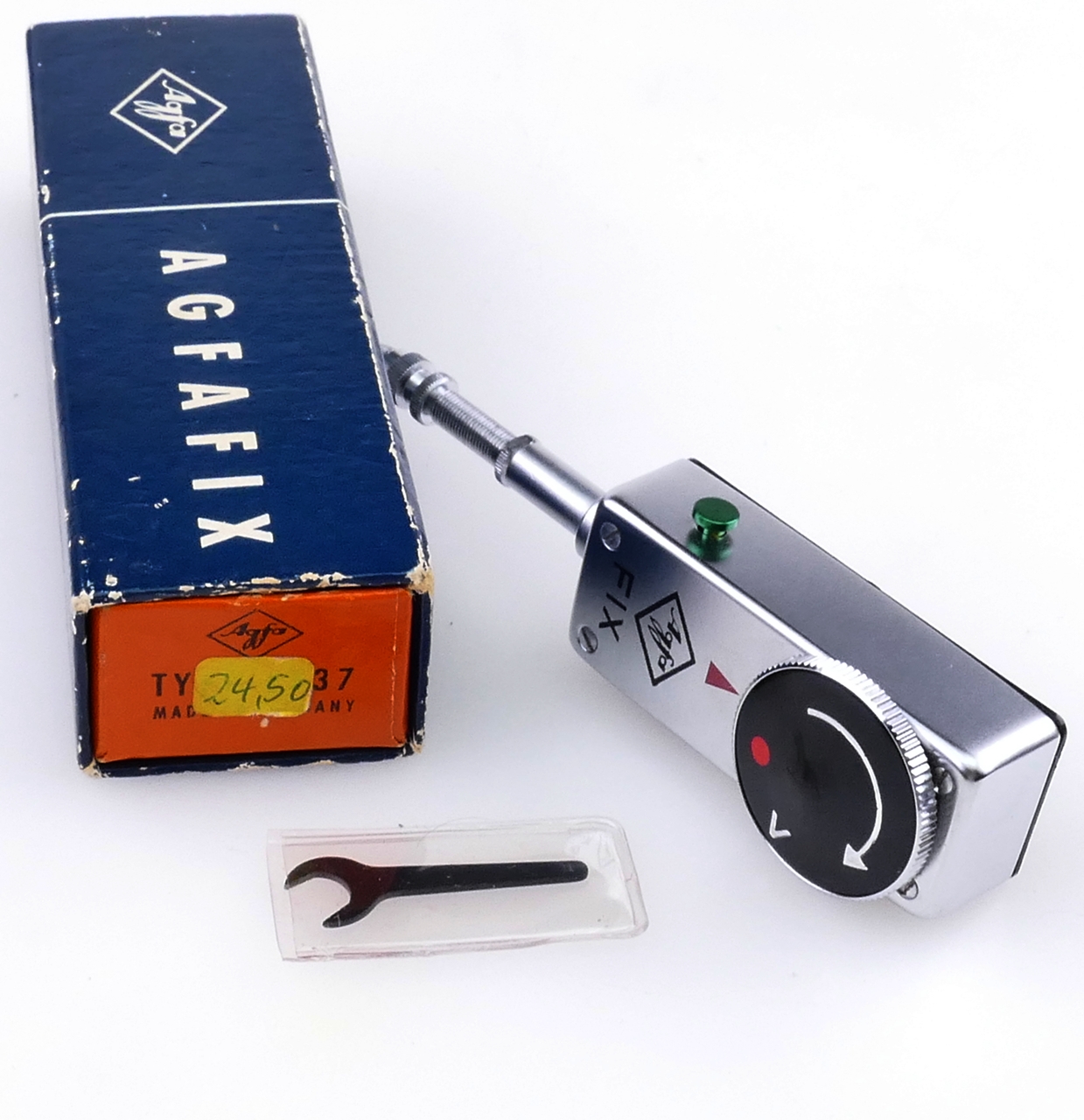

 Relativ großer und schwerer Selbstauslöser AGFAFIX. Einfach zu bedienen, aber 5 Seiten Anleitung.

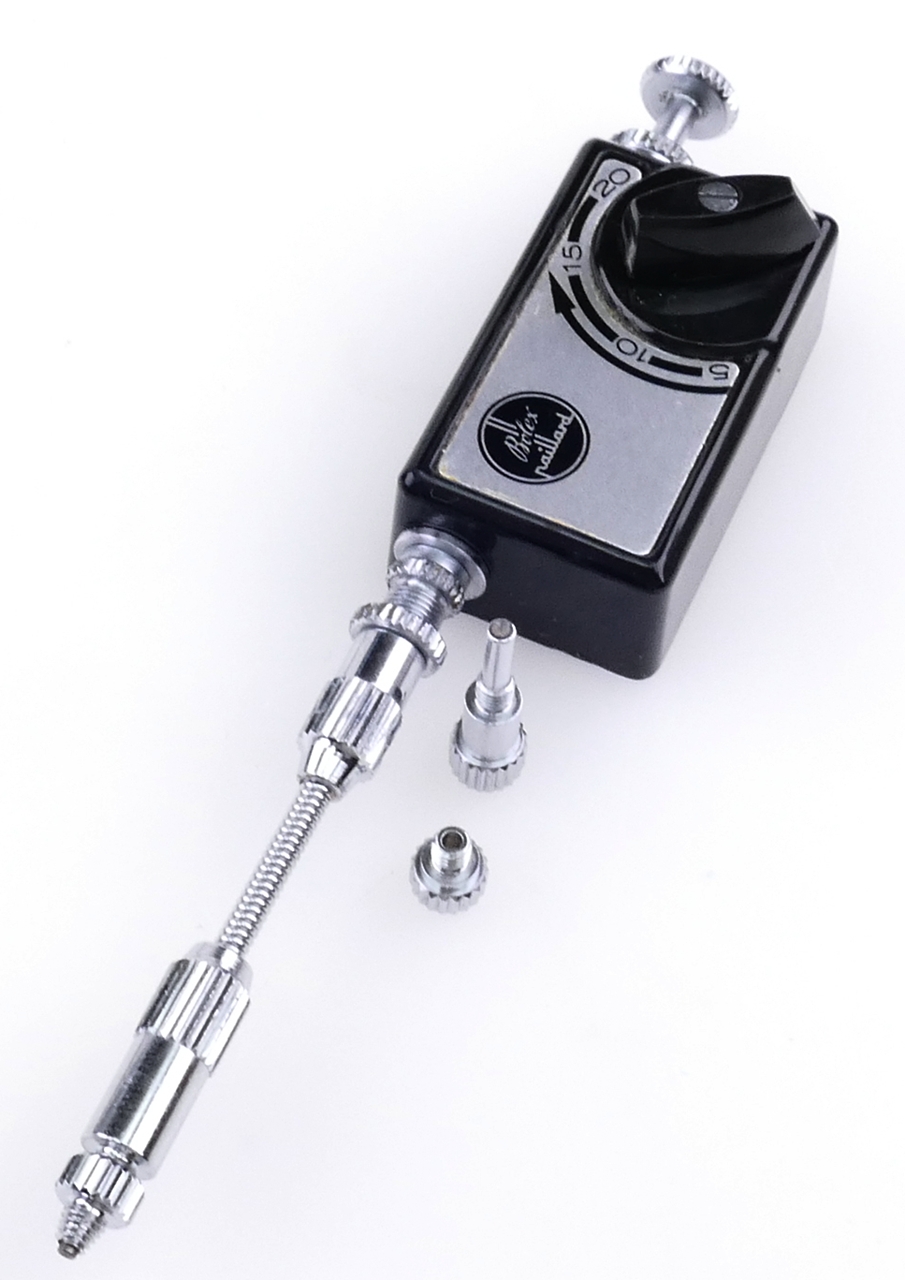

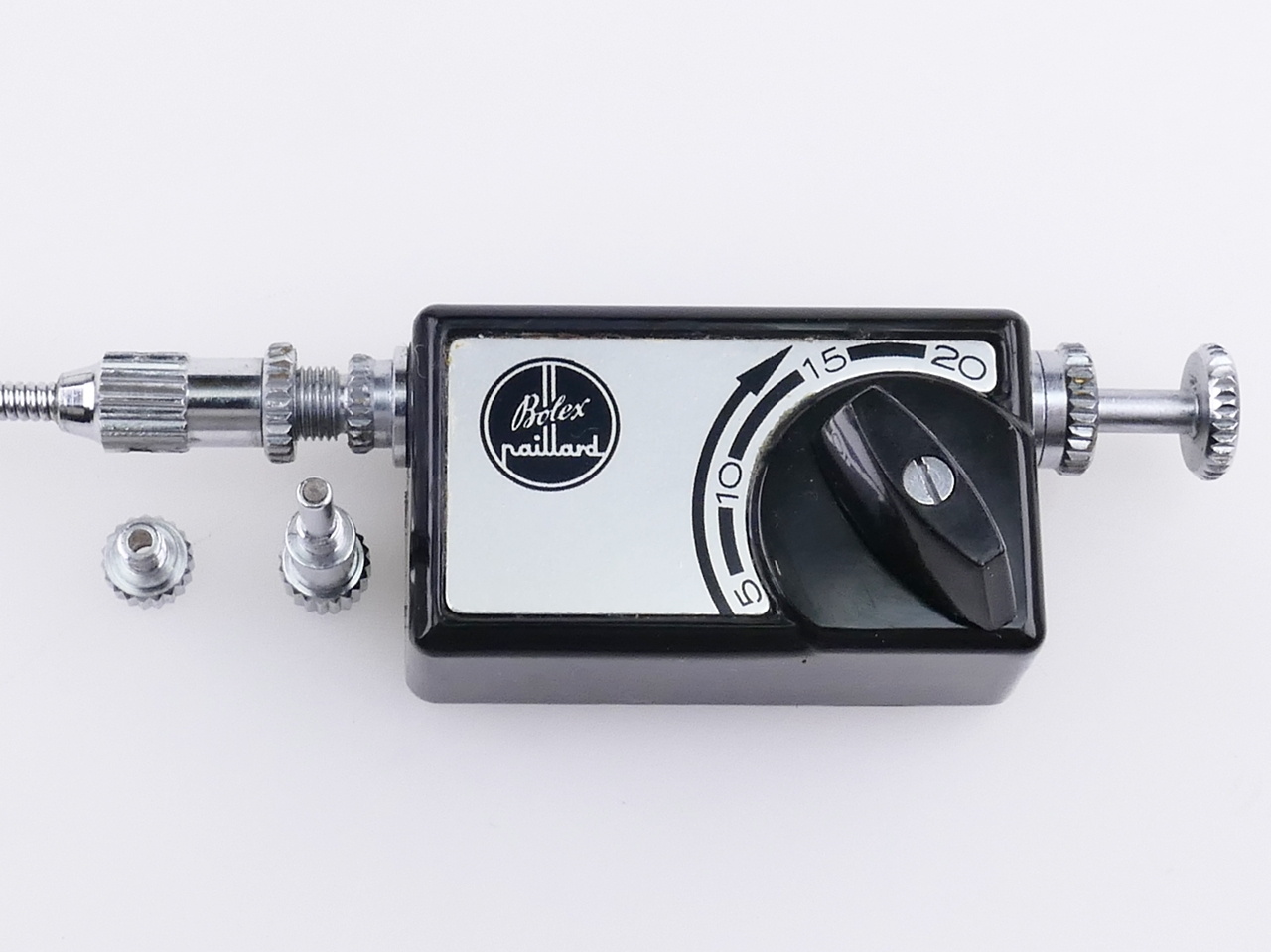

 Bolex paillard - hochwertiger Schweizer Zeitauslöser bis 20 Sekunden Belichtungszeit.

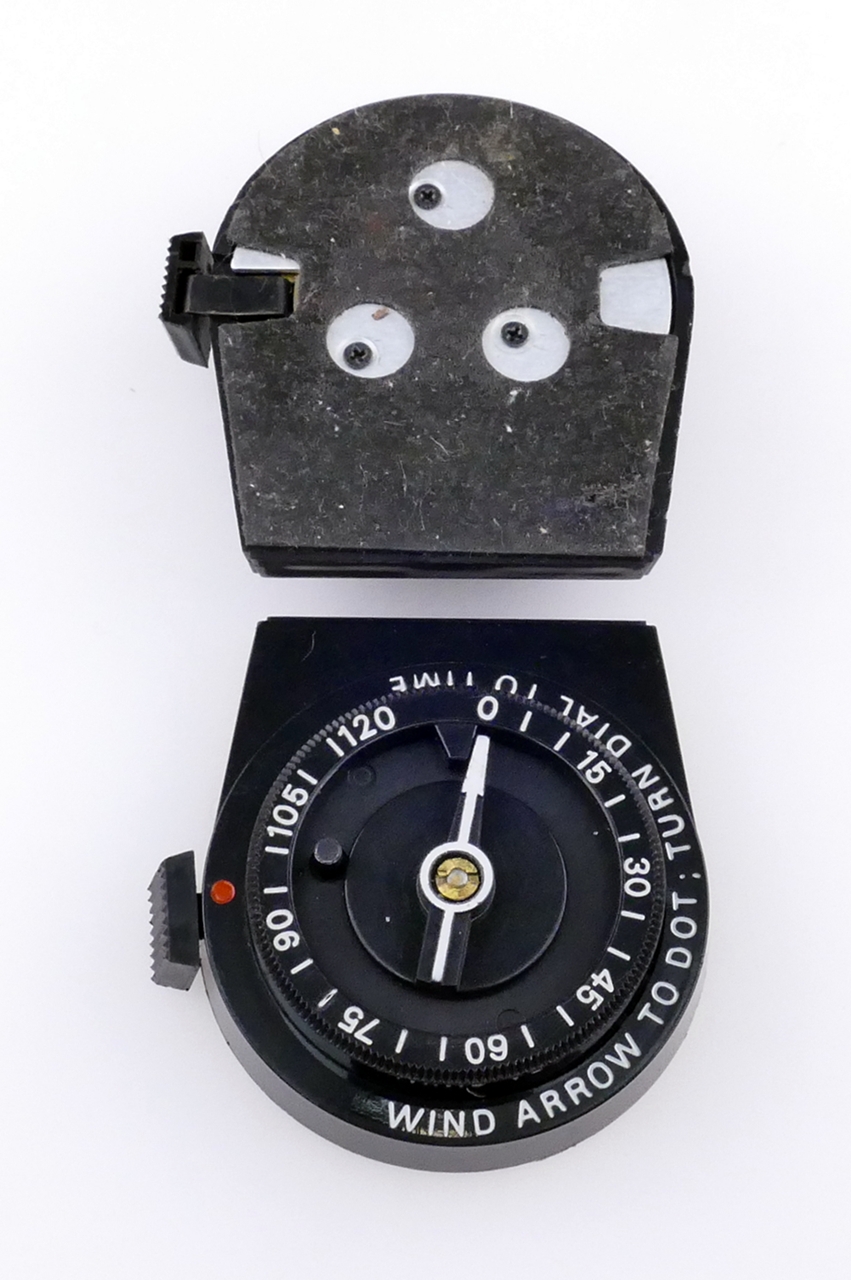

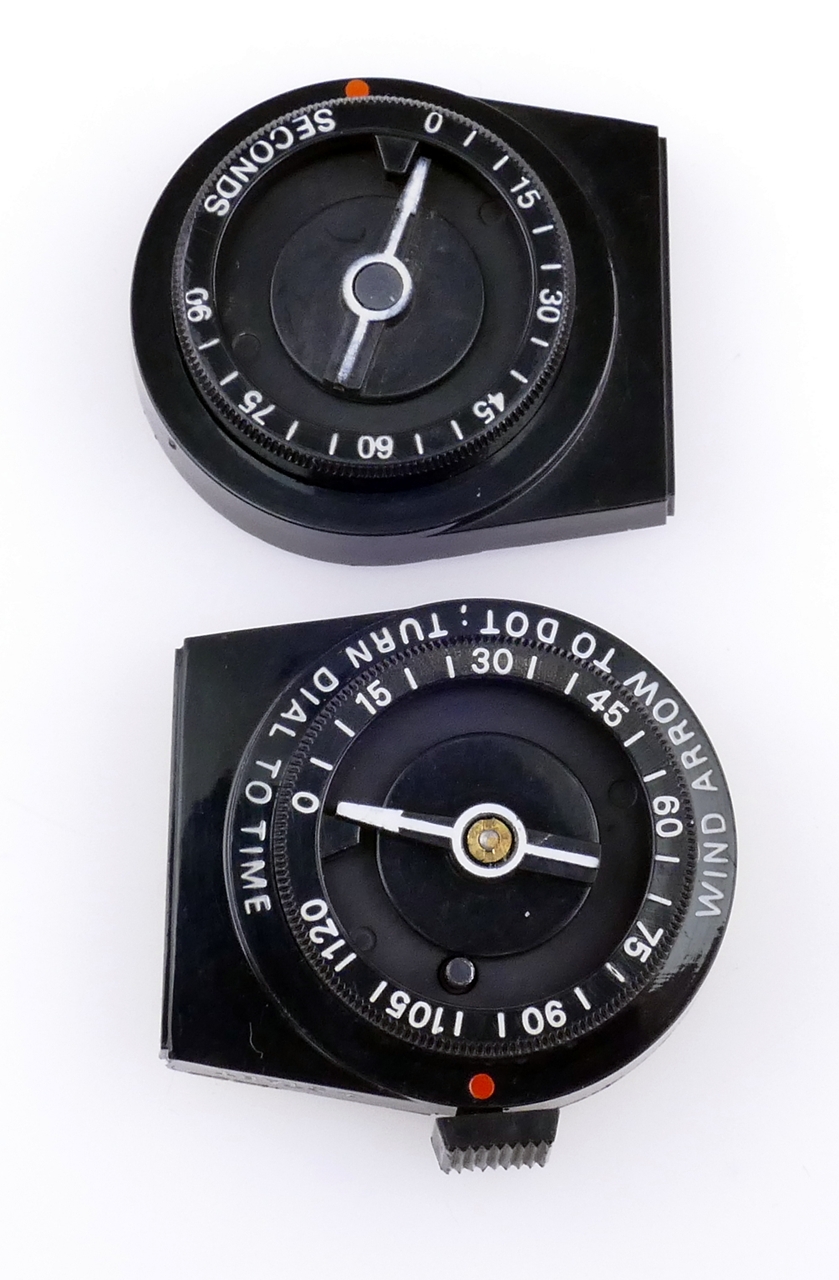

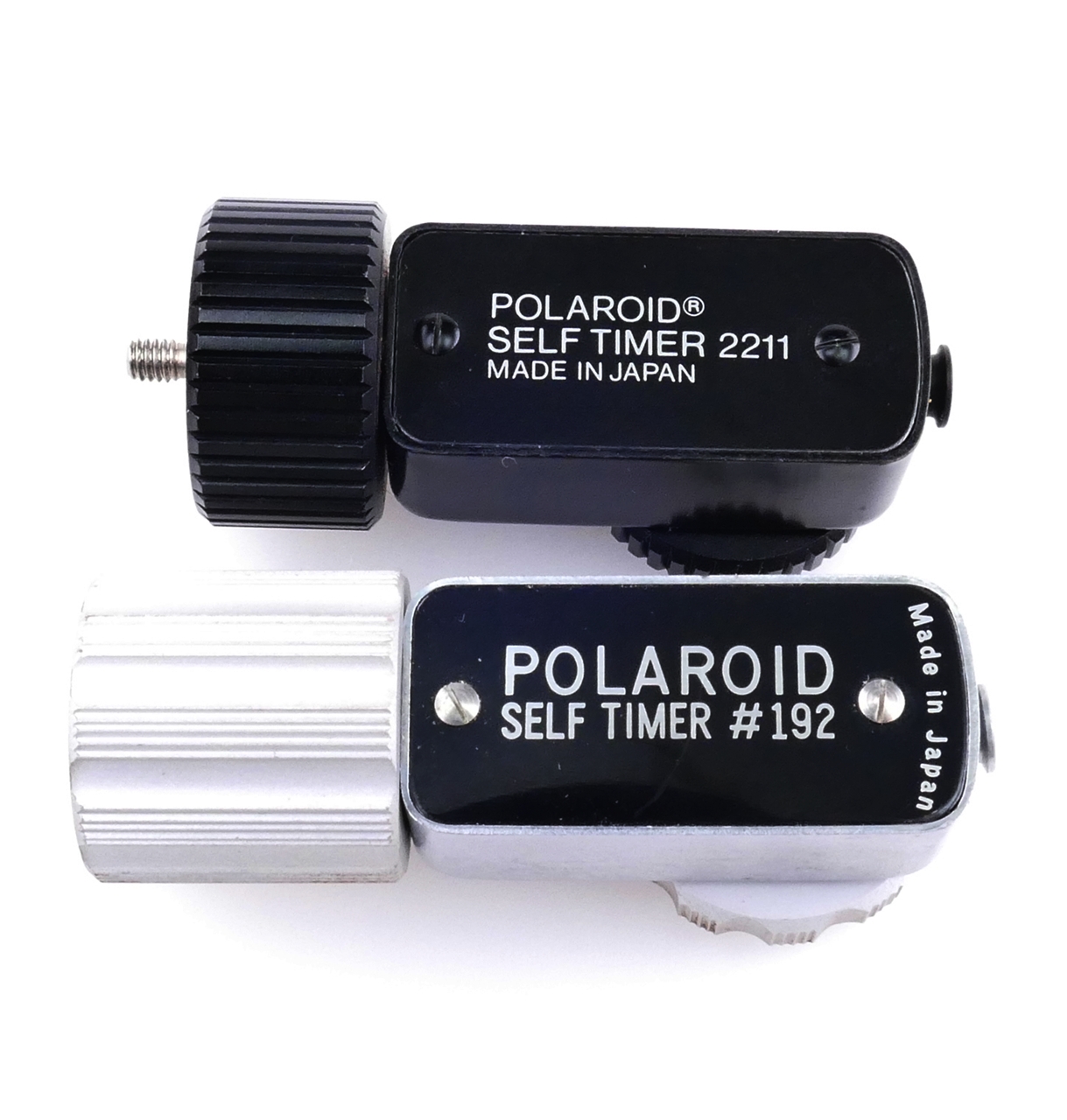

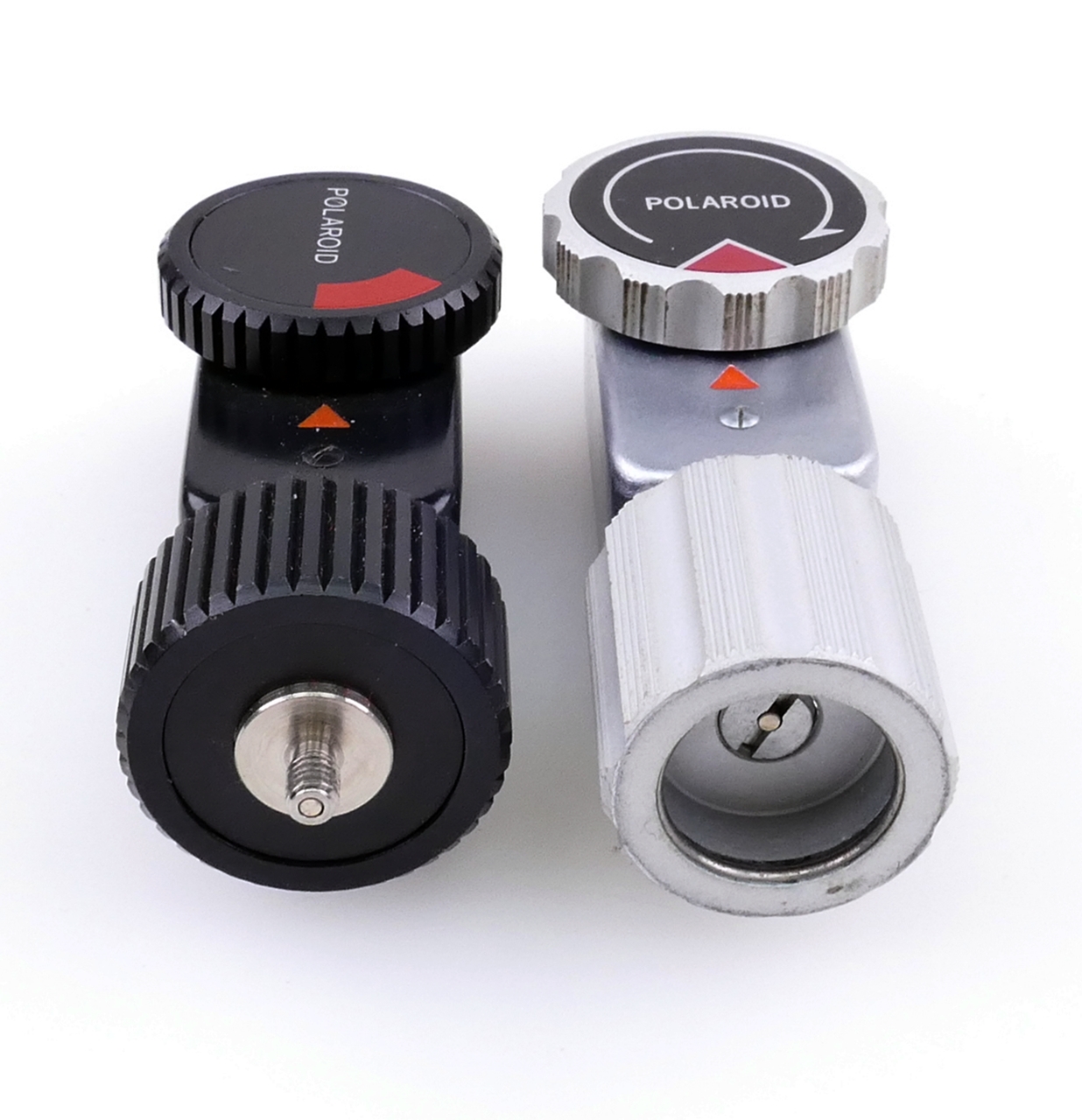

 Polaroid Selbstauslöser und Timer für Sofortbild - Trennsystem bis 120 Sekunden.

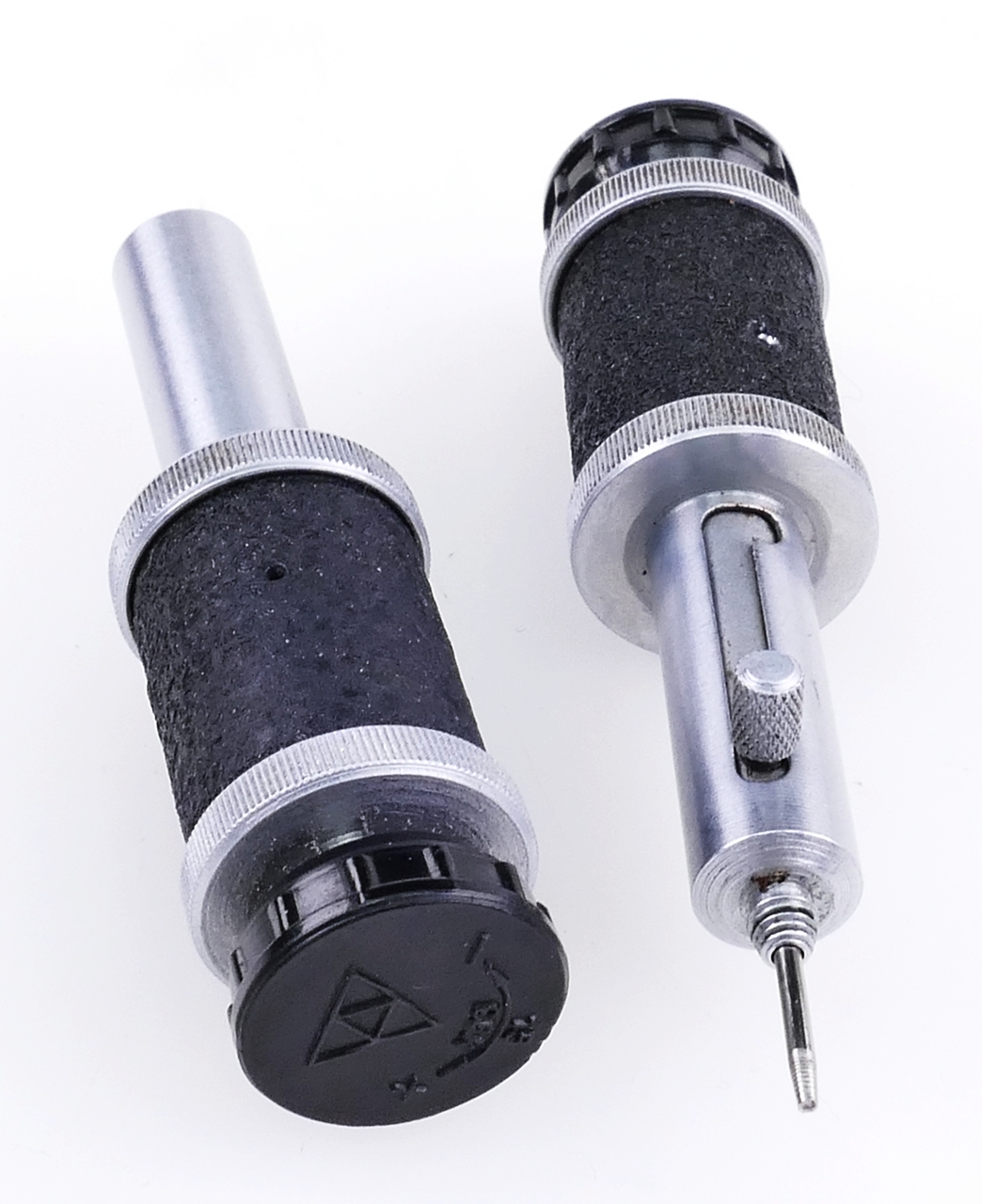

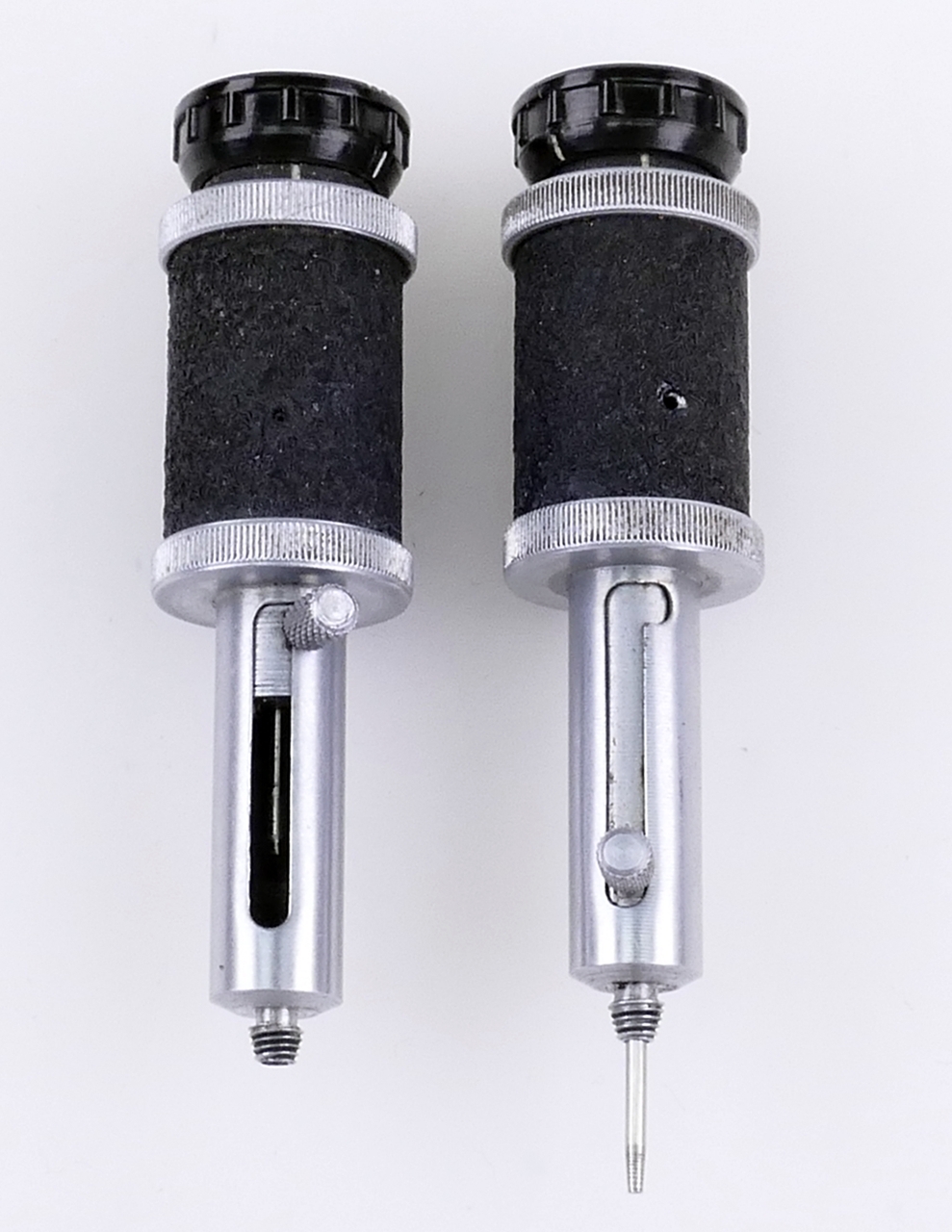

 Seltenes Prinzip - Pneumatische Selbstauslöser mit regelbarer Vorlaufzeit.

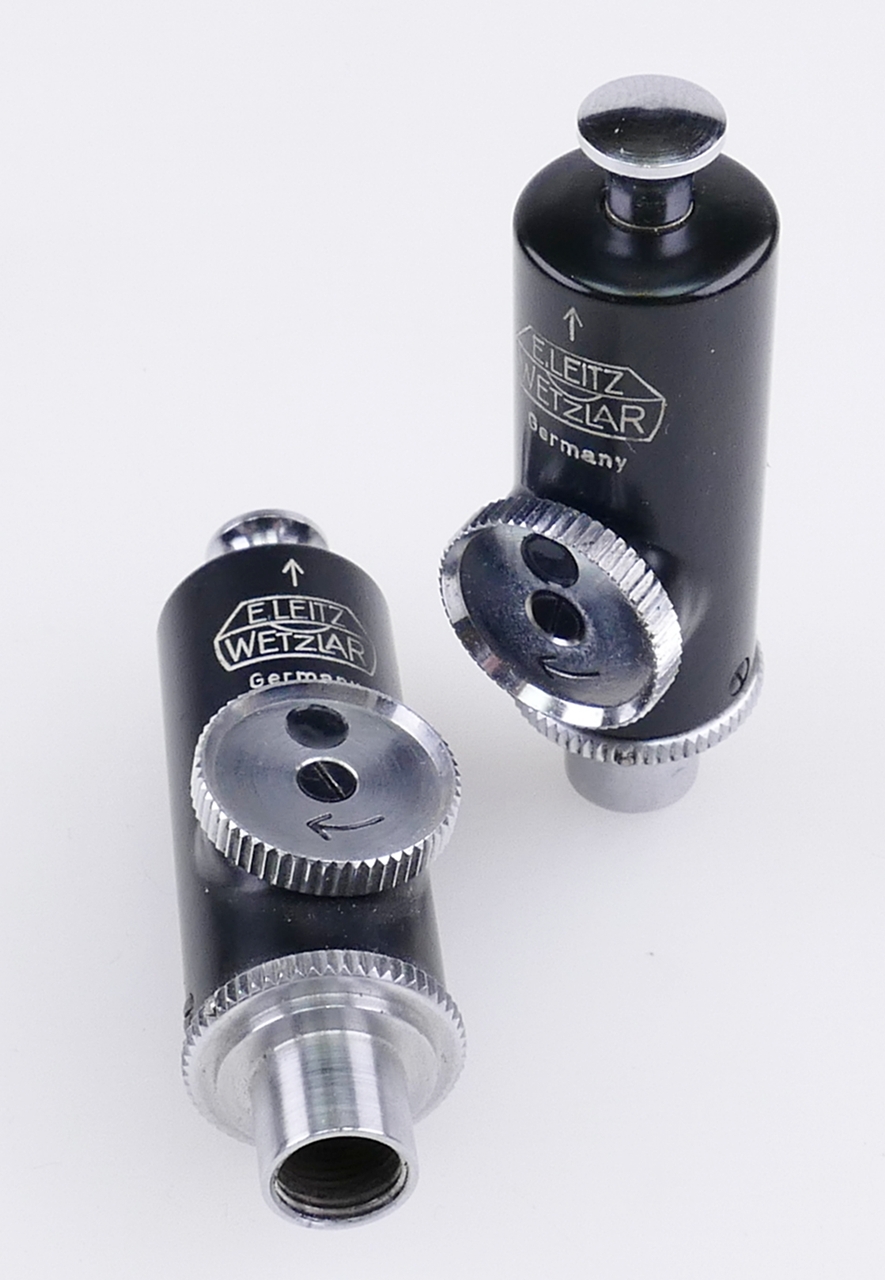

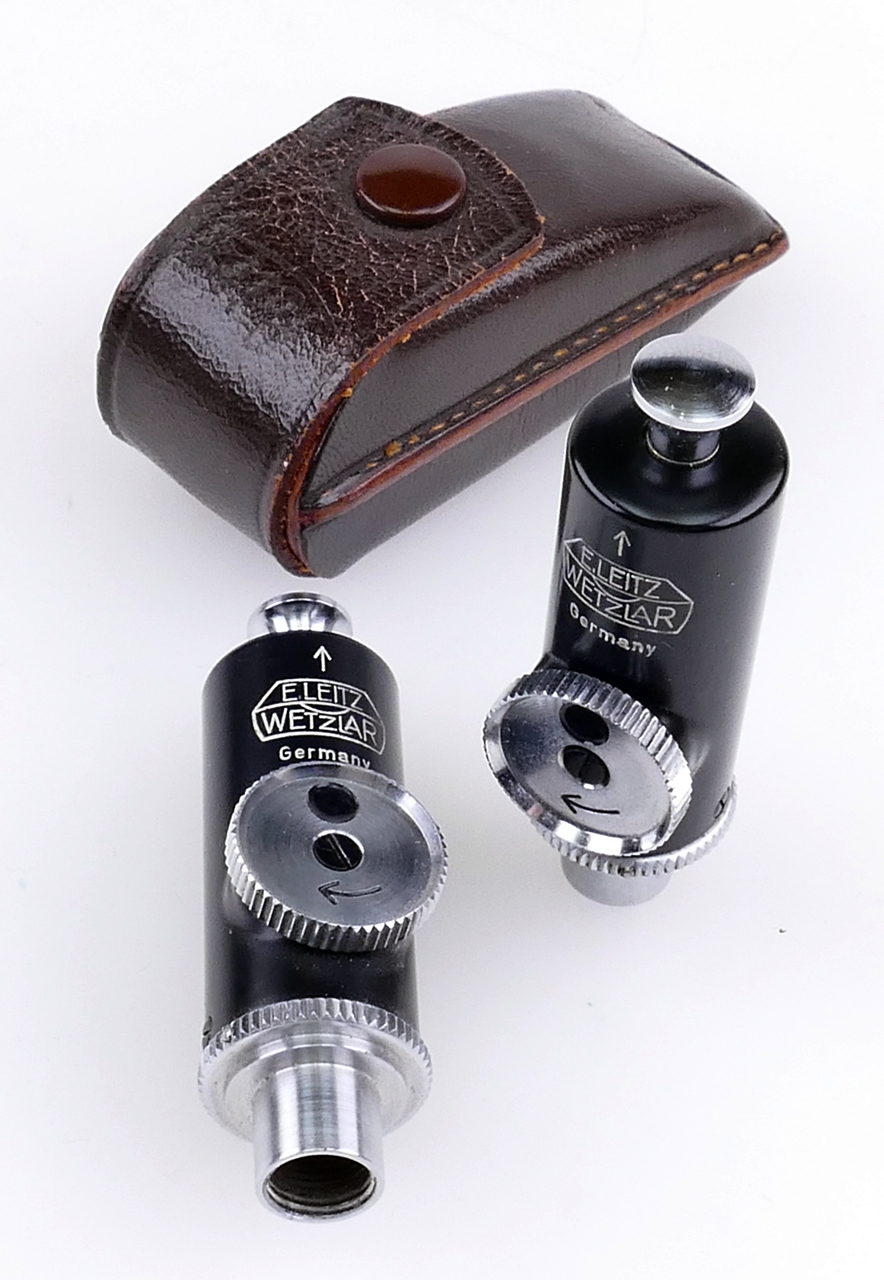

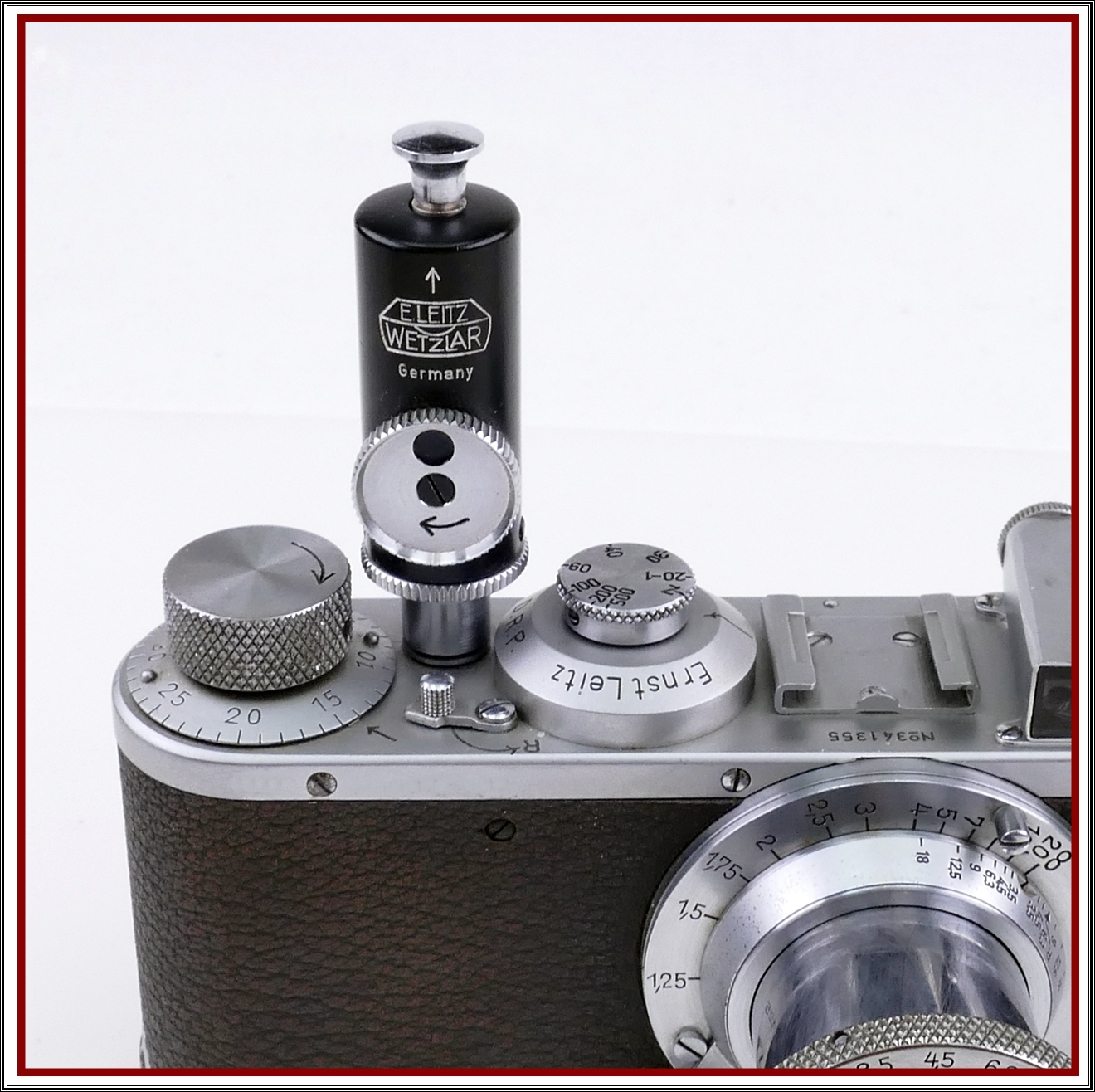

 Leica Selbstauslöser mit mechanischem Vorlaufwerk, passend für Leica Kameras.
 |
|

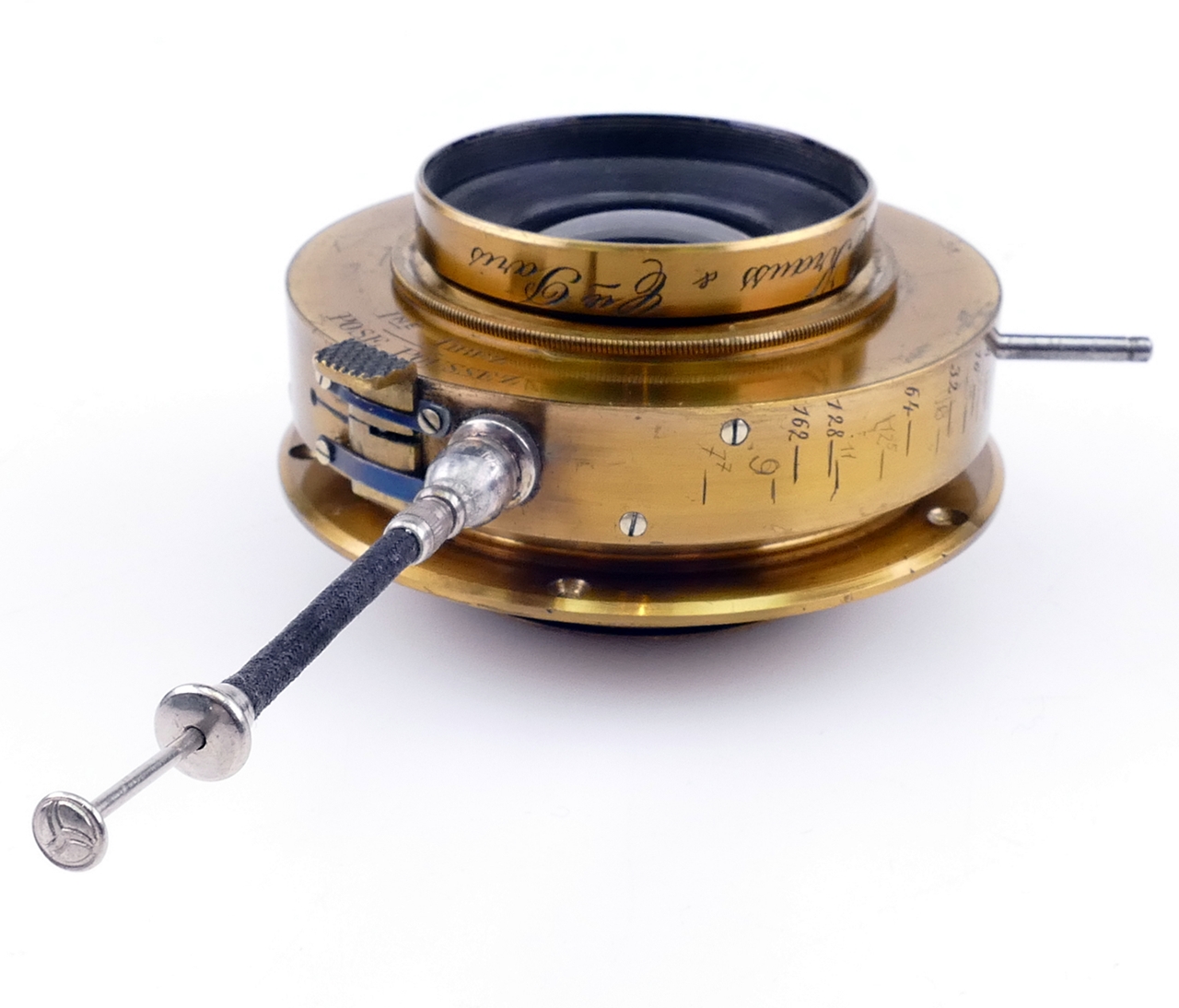

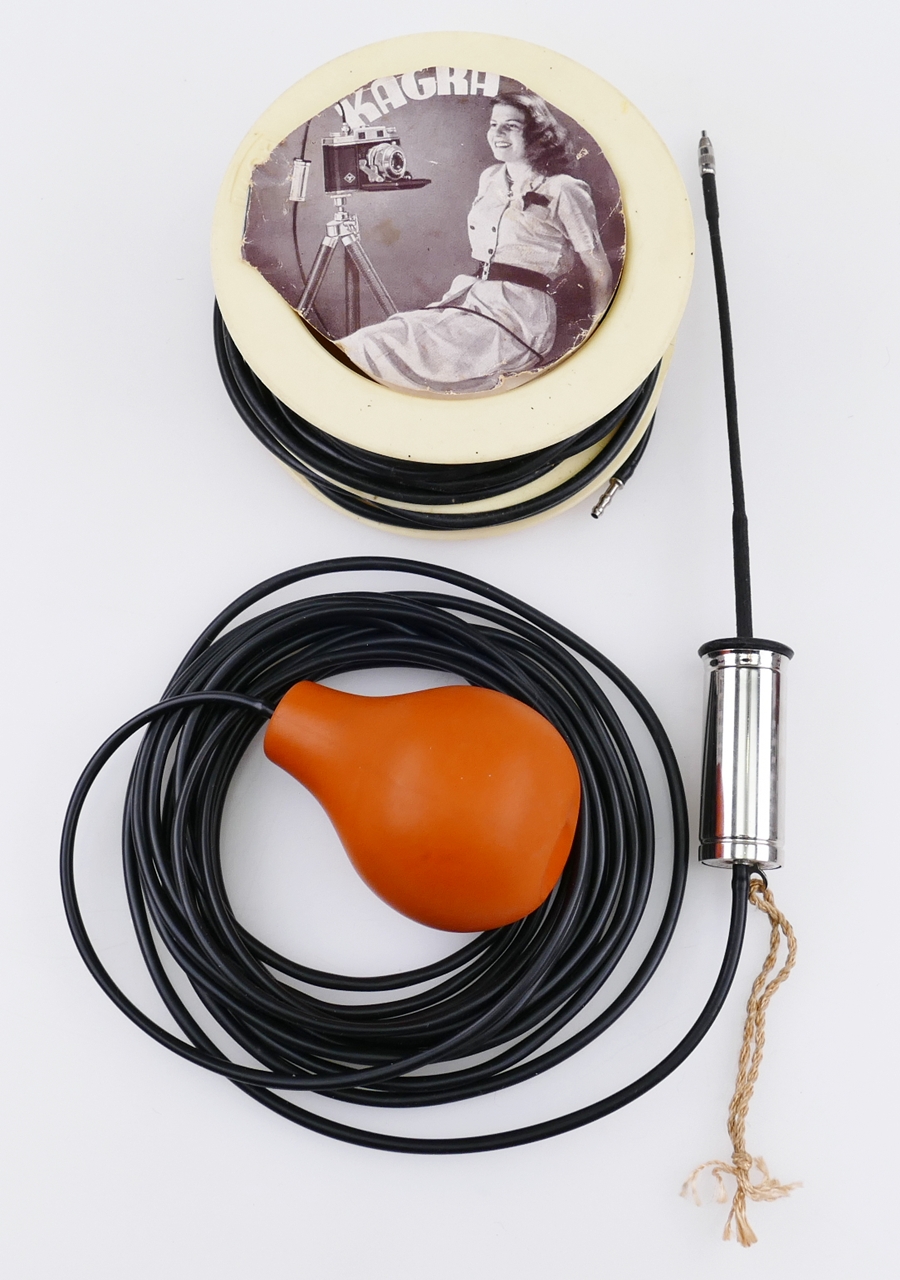

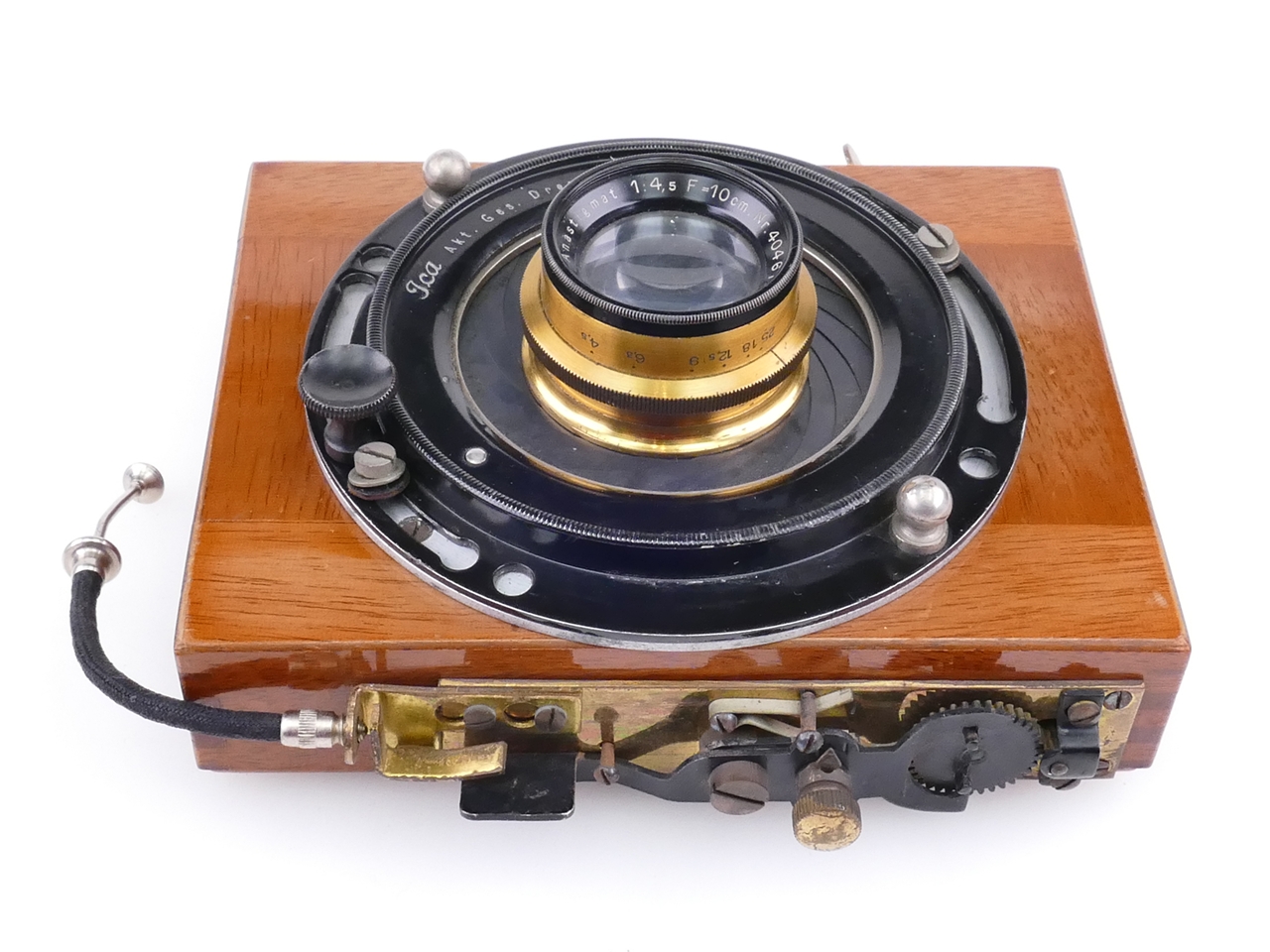

Drahtauslöser - Fernauslöser Sicher sind schöne Kameras interessanter, aber als ich meine Schubladen und Boxen mit den "Kleinigkeiten" sortierte, kamen auch diverse Drahtauslöser zu Tage. Heute haben die Schnürchen kaum noch eine Bedeutung. Umso sinnvoller ist es, der Nachwelt zu zeigen, was es so alles gab. Zuerst wurden pneumatische Systeme verwendet. Der Druck auf den Gummiball löste den Verschluss der Kamera aus.

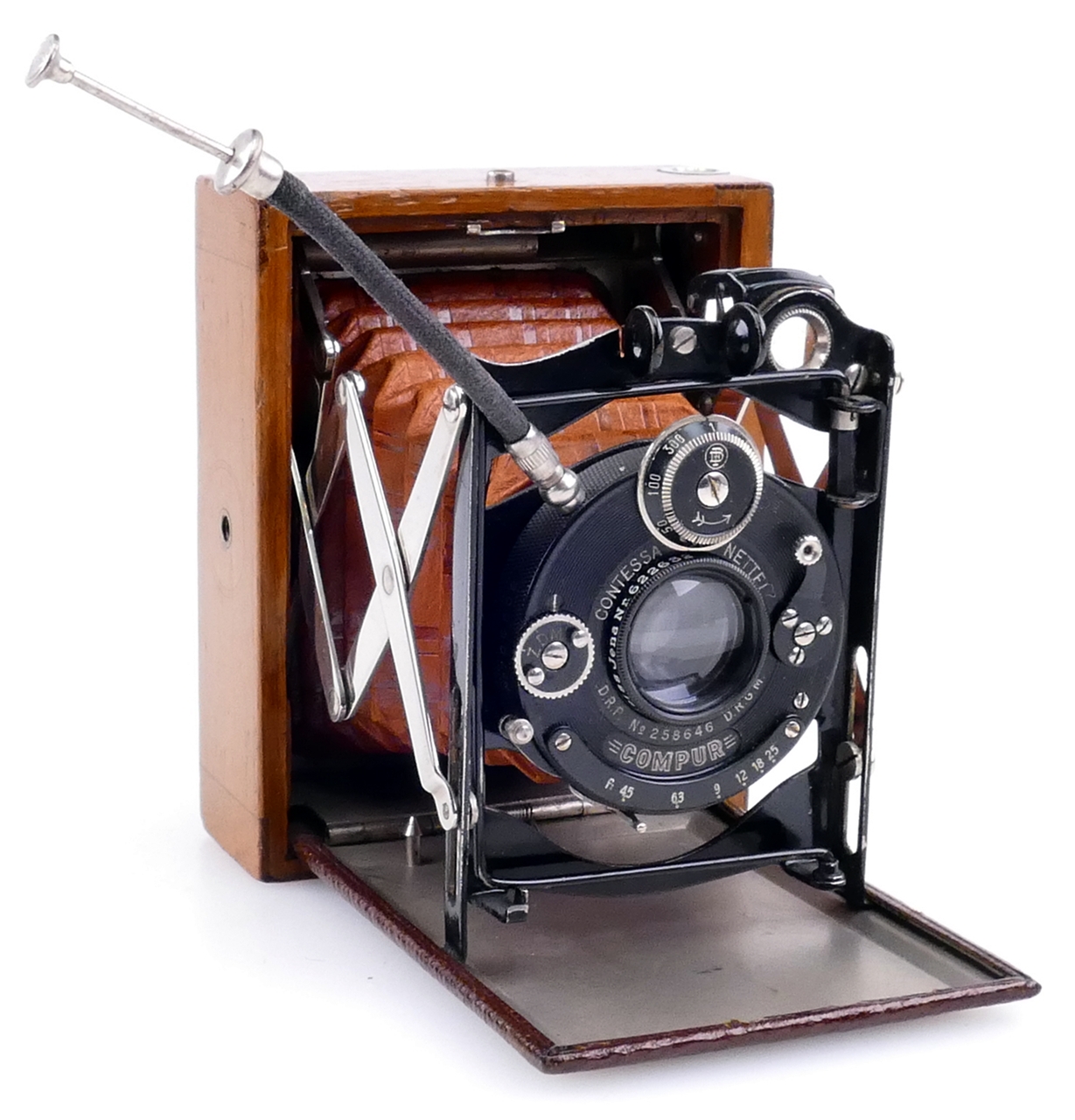

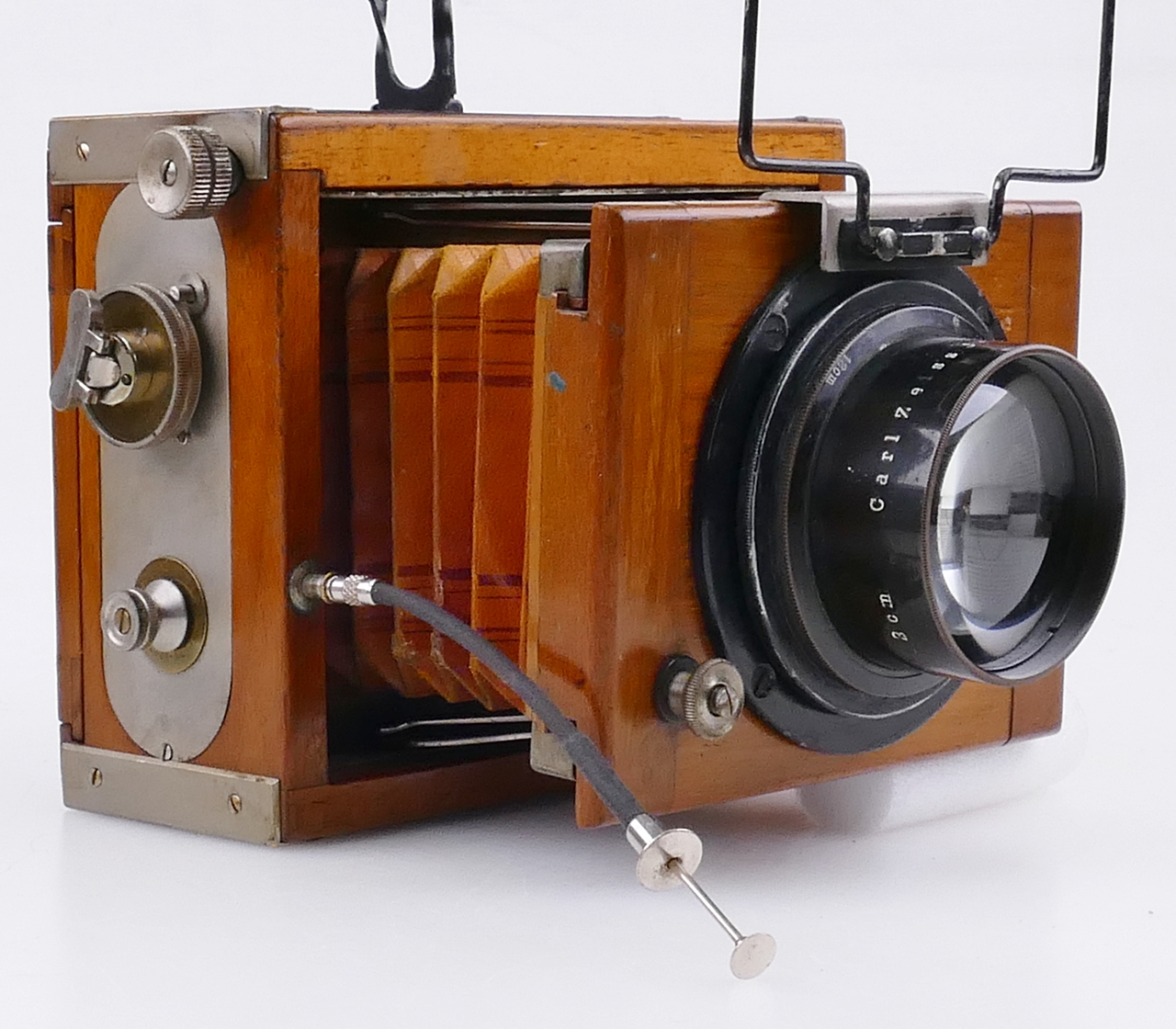

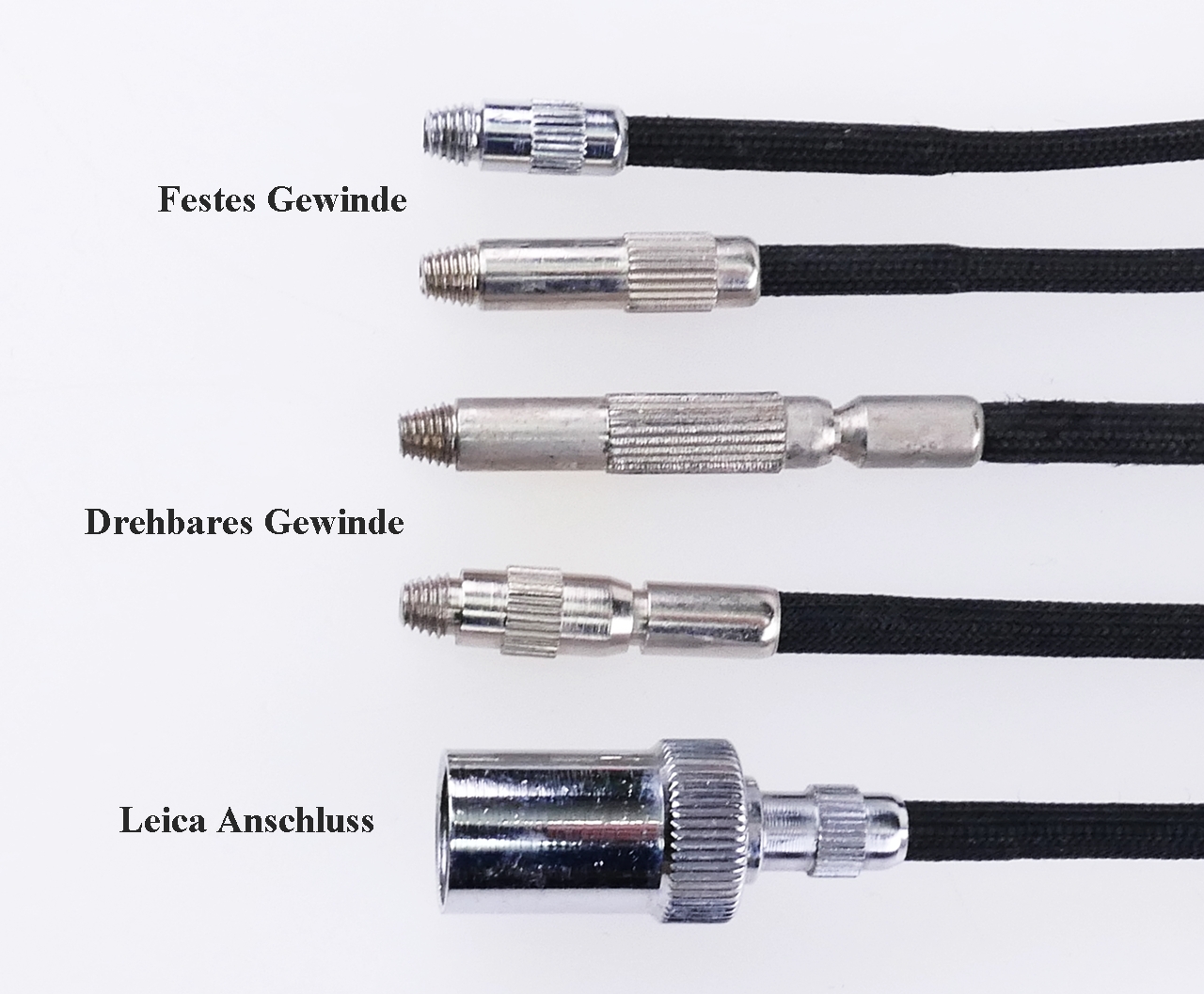

 Später etablierten sich die Drahtauslöser. Das konische Gewinde war quasi überall gleich.

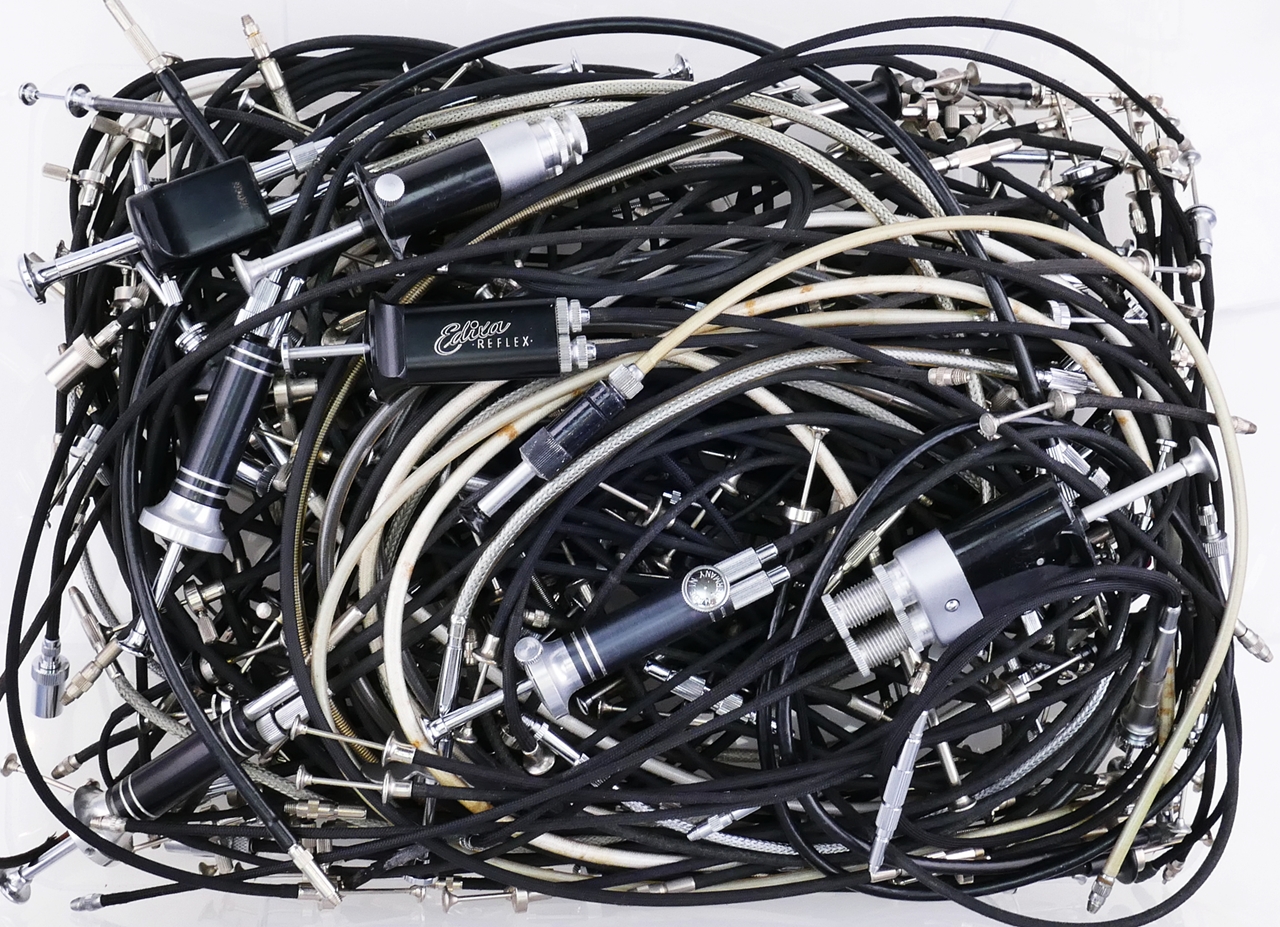

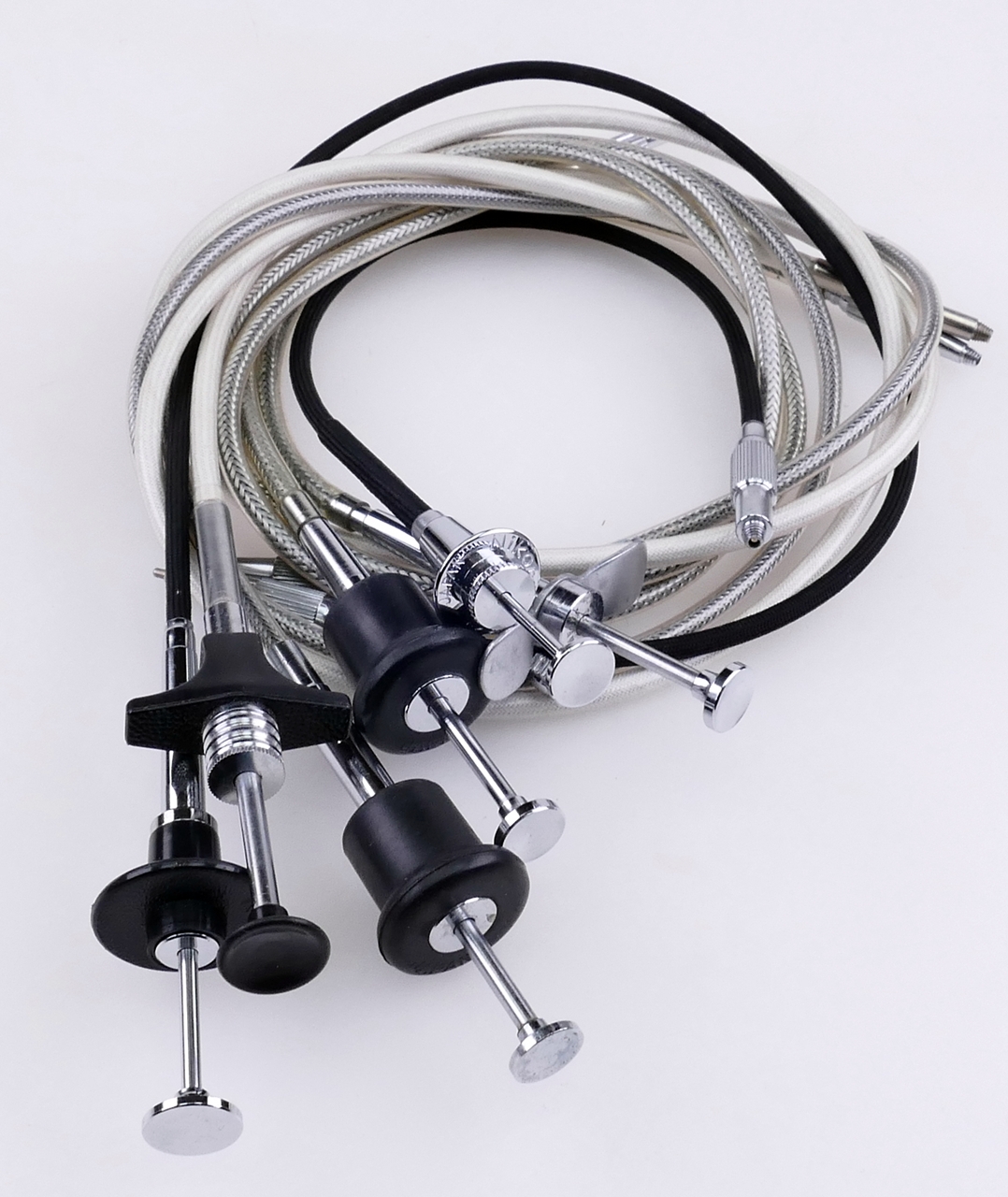

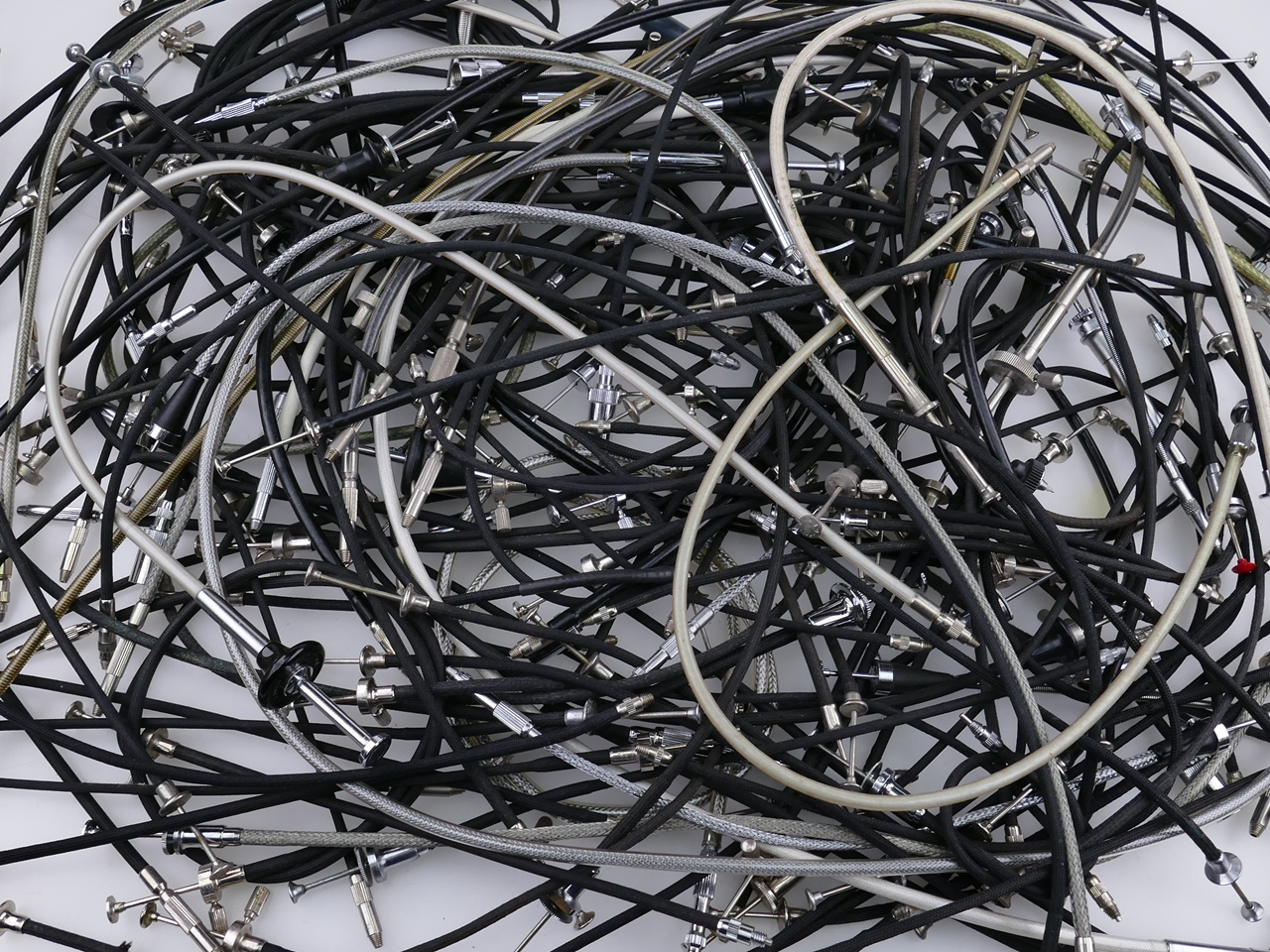

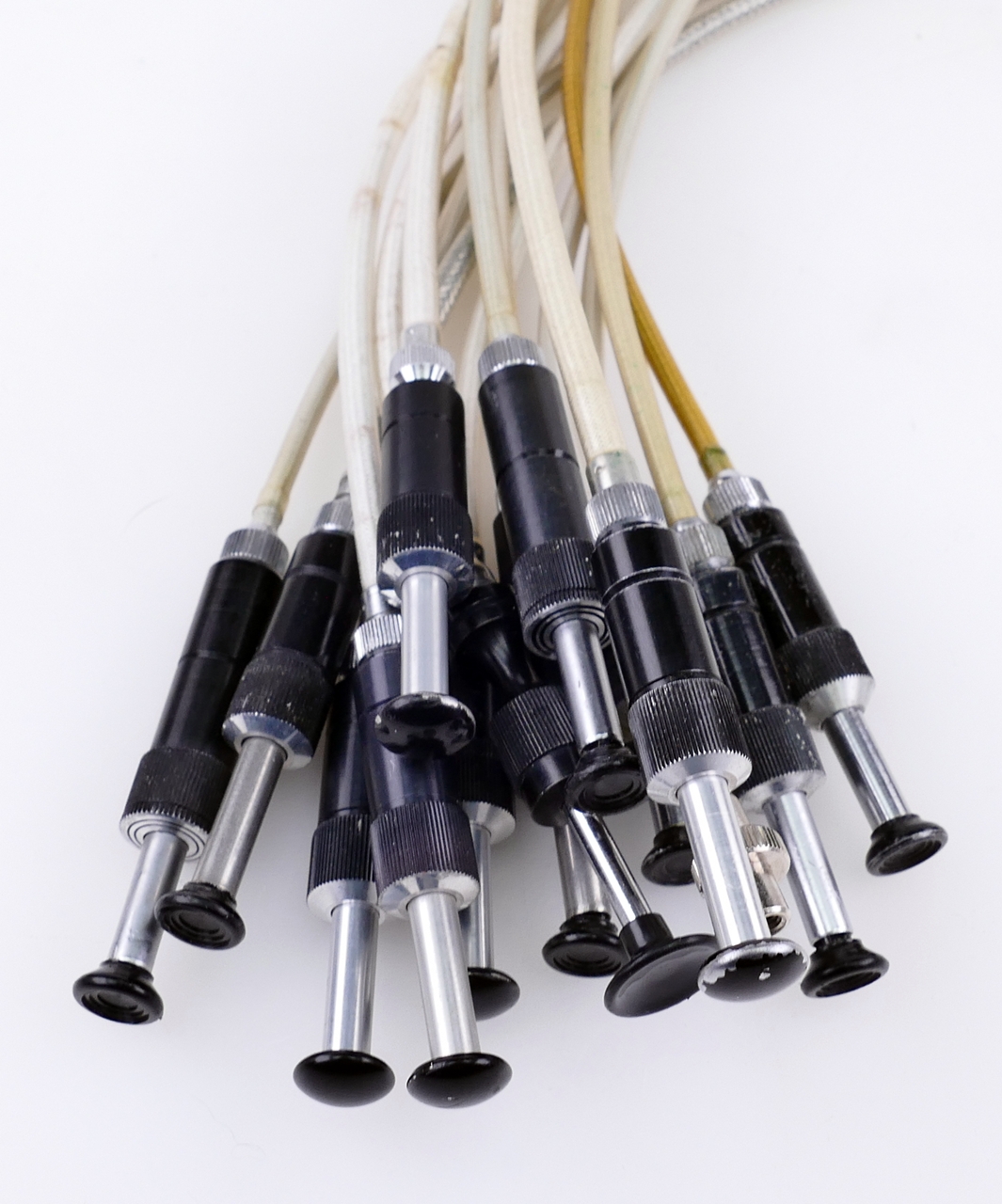

 Drahtauslöser - Spaghetti nennt mein Fotofreund die Boxen mit den flexiblen Teilen in Längen von 4 cm bis 320 cm.

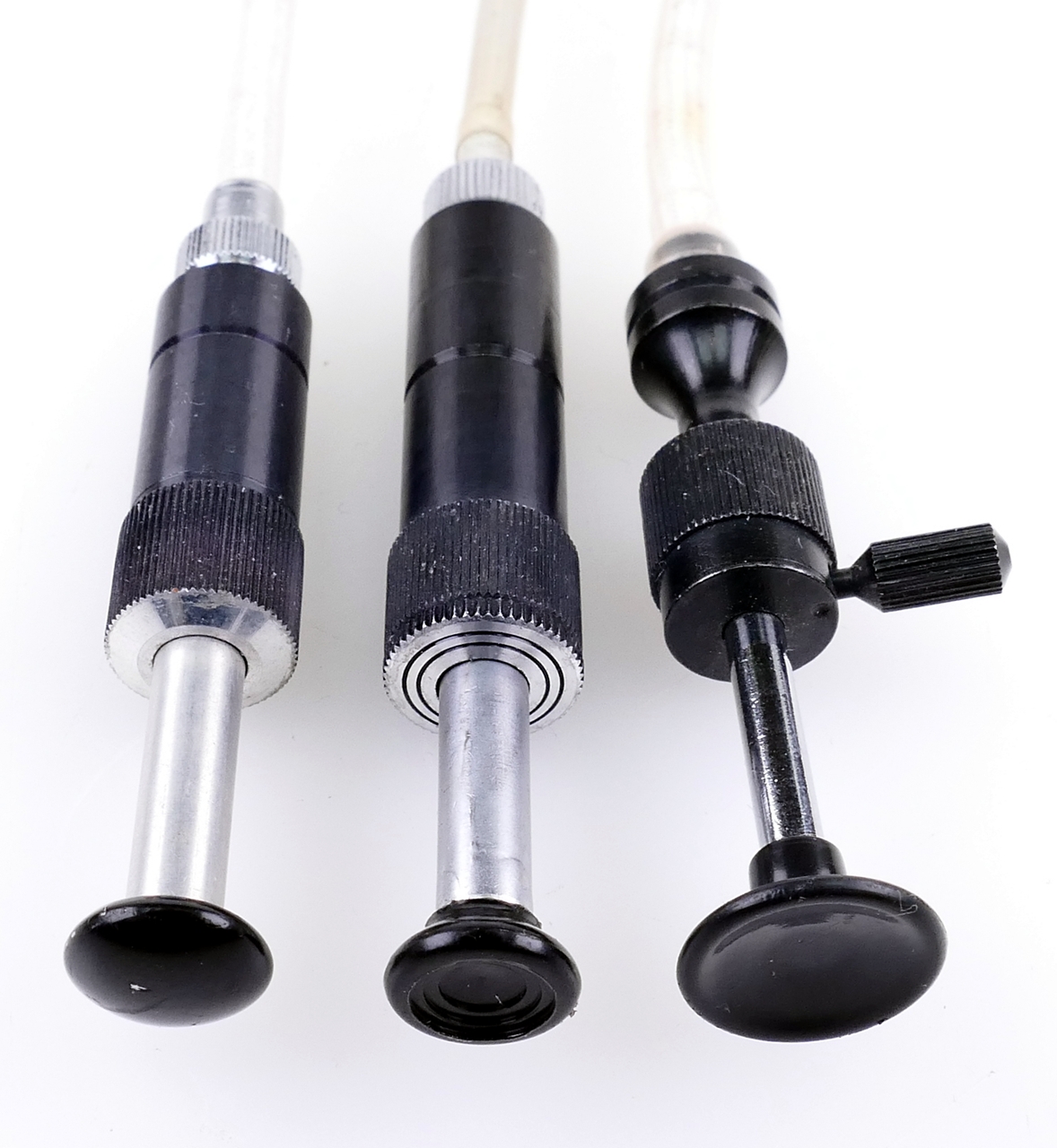

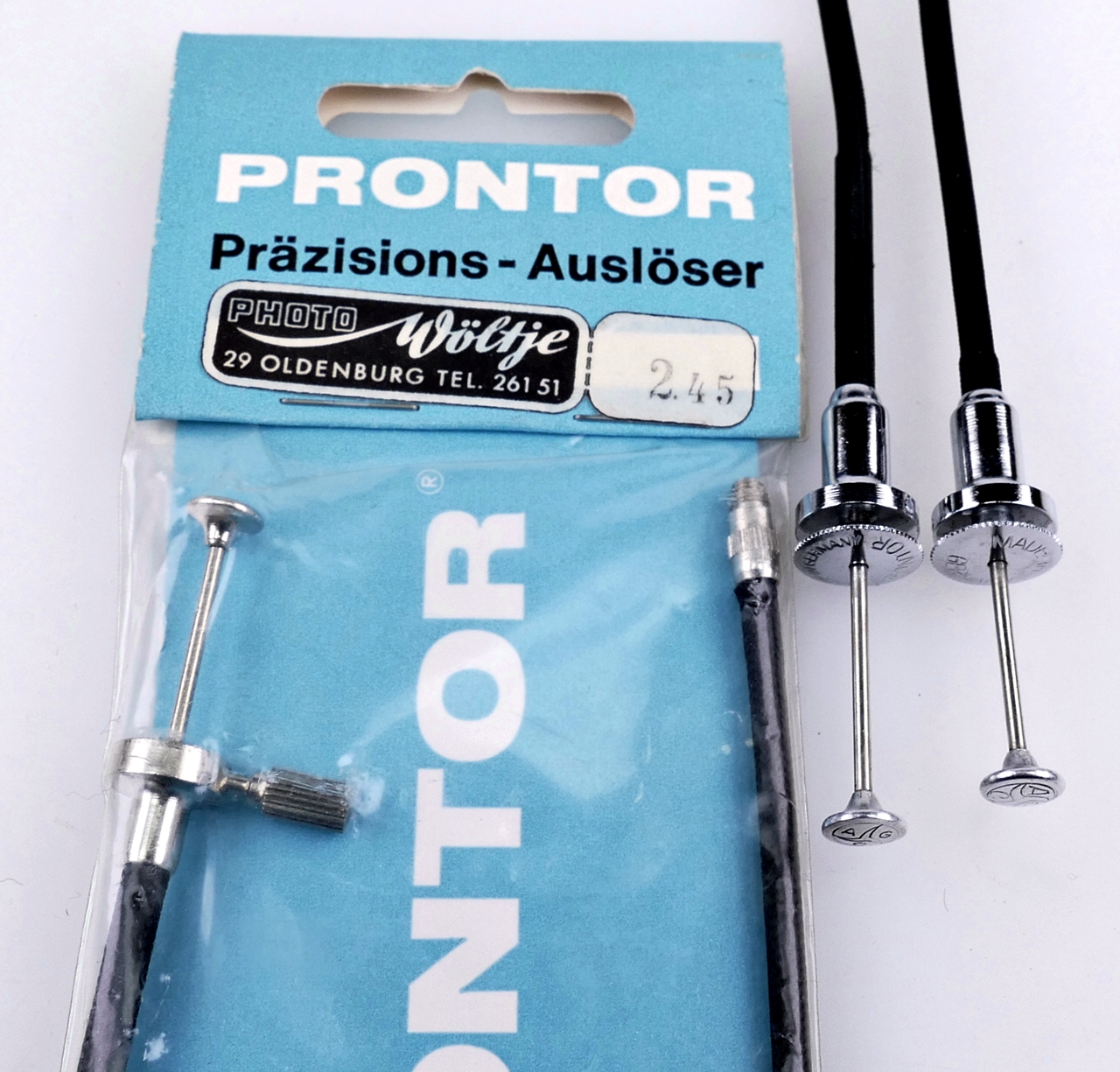

 Normale Drahtauslöser An Beispielen der PRONTOR Drahtauslöser von der Firma Alfred Gauthier, Feinmechanische Werkstatt, Calmbach. Firmenlogo, Drahtauslöser ohne und mit Feststellung und neuere Modelle.

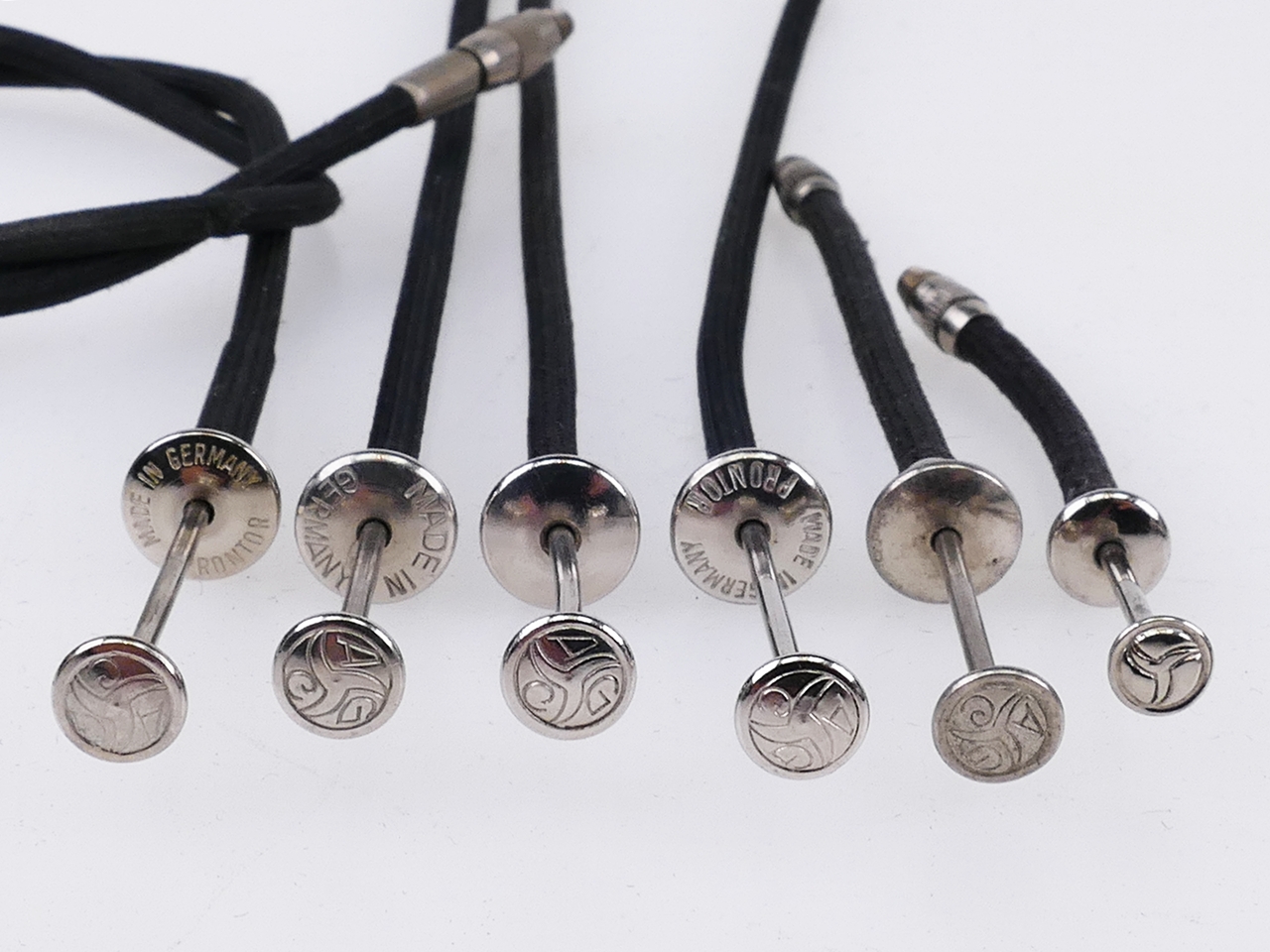

 Varianten von Prontor - Drahtauslösern.

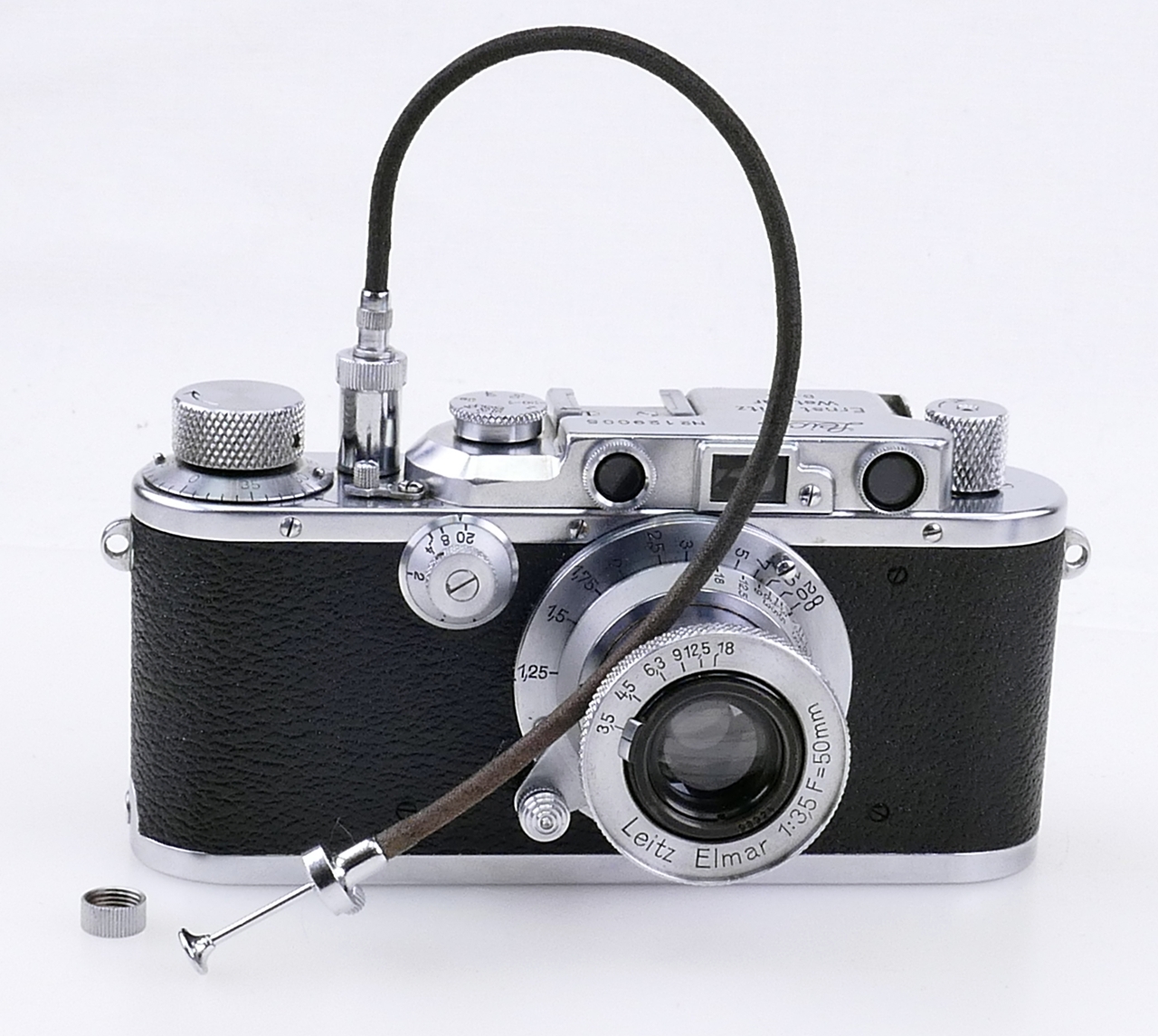

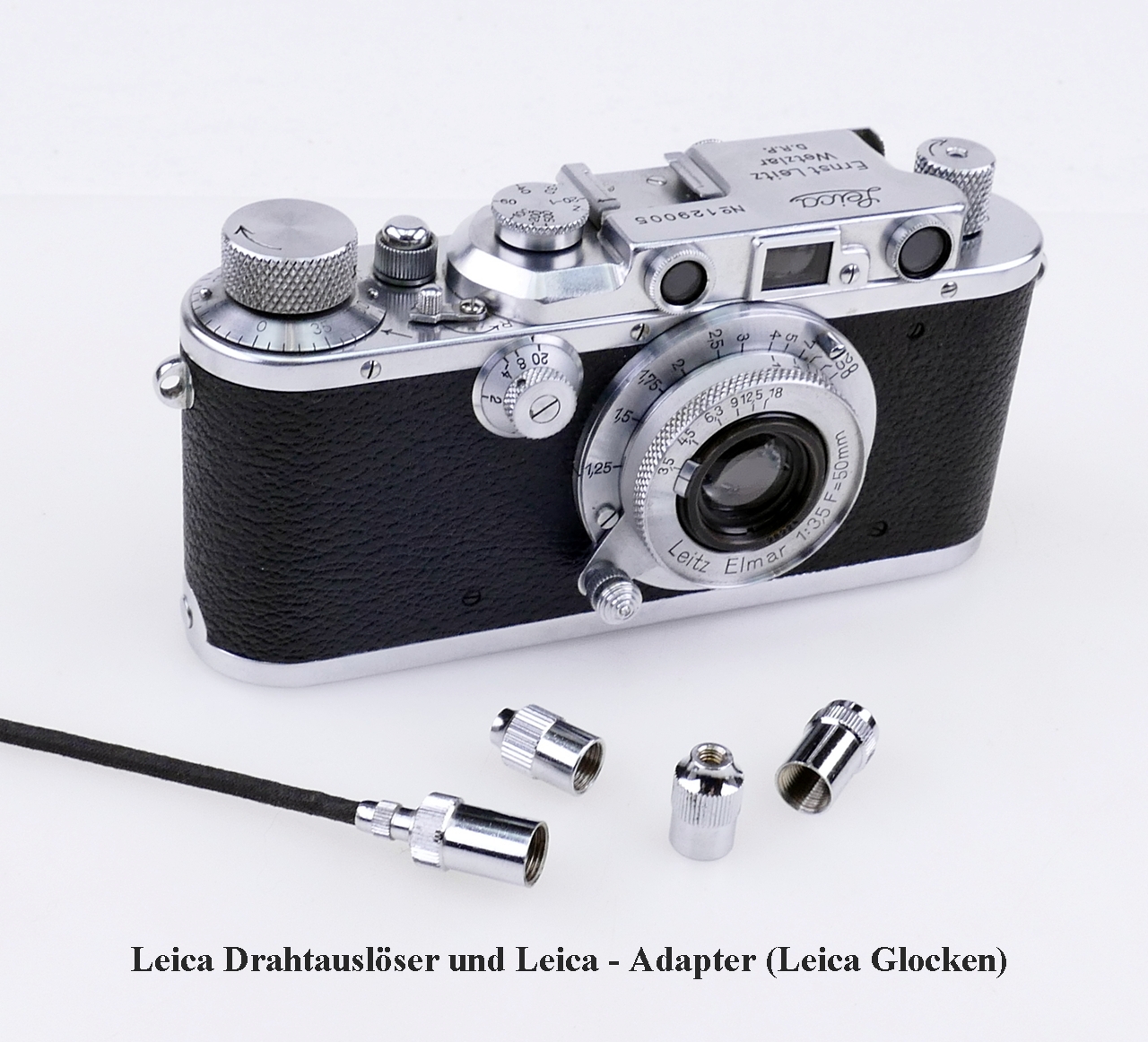

 Leica Drahtauslöser und Leica Adapter (Leica Glocken)

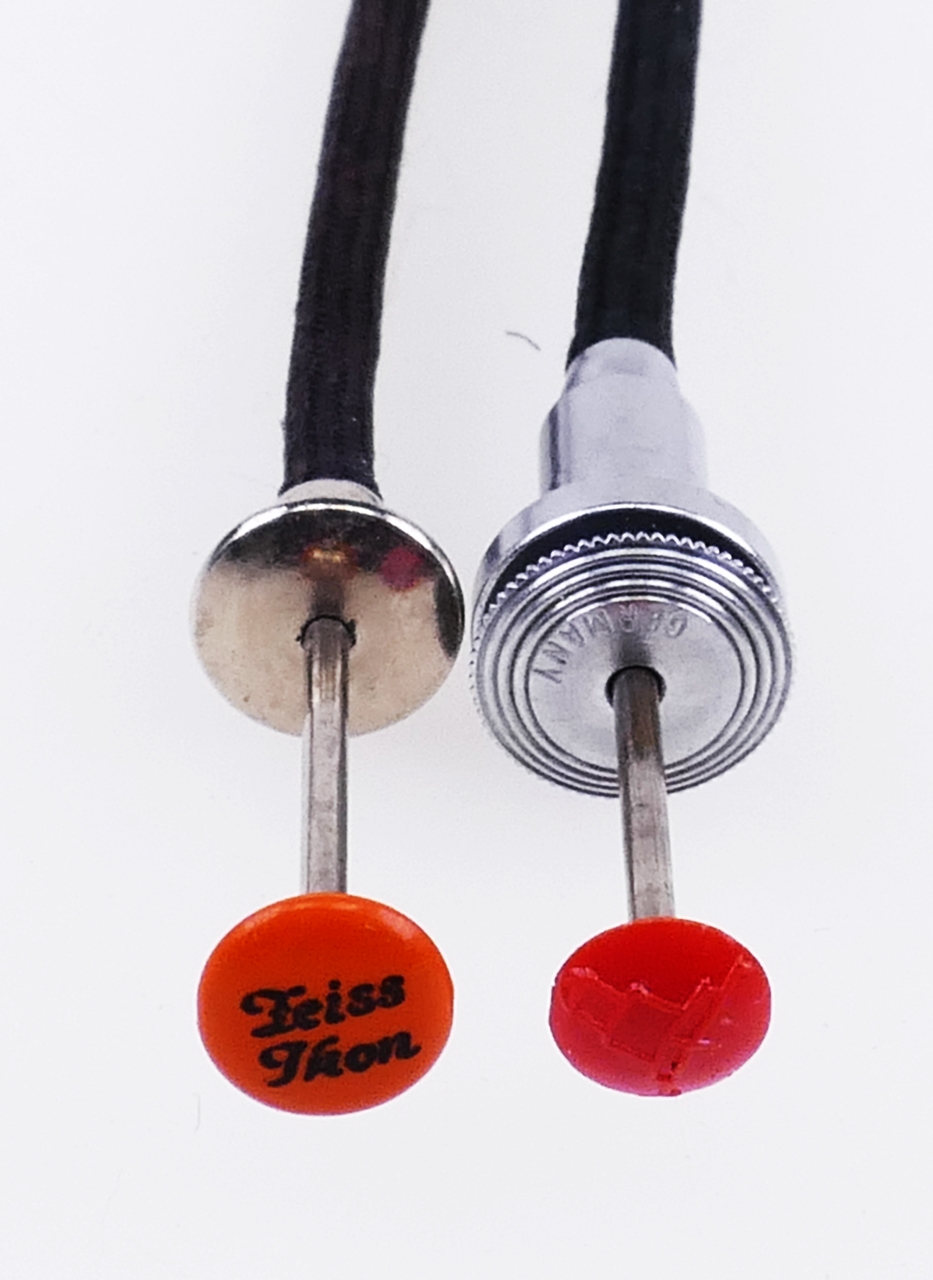

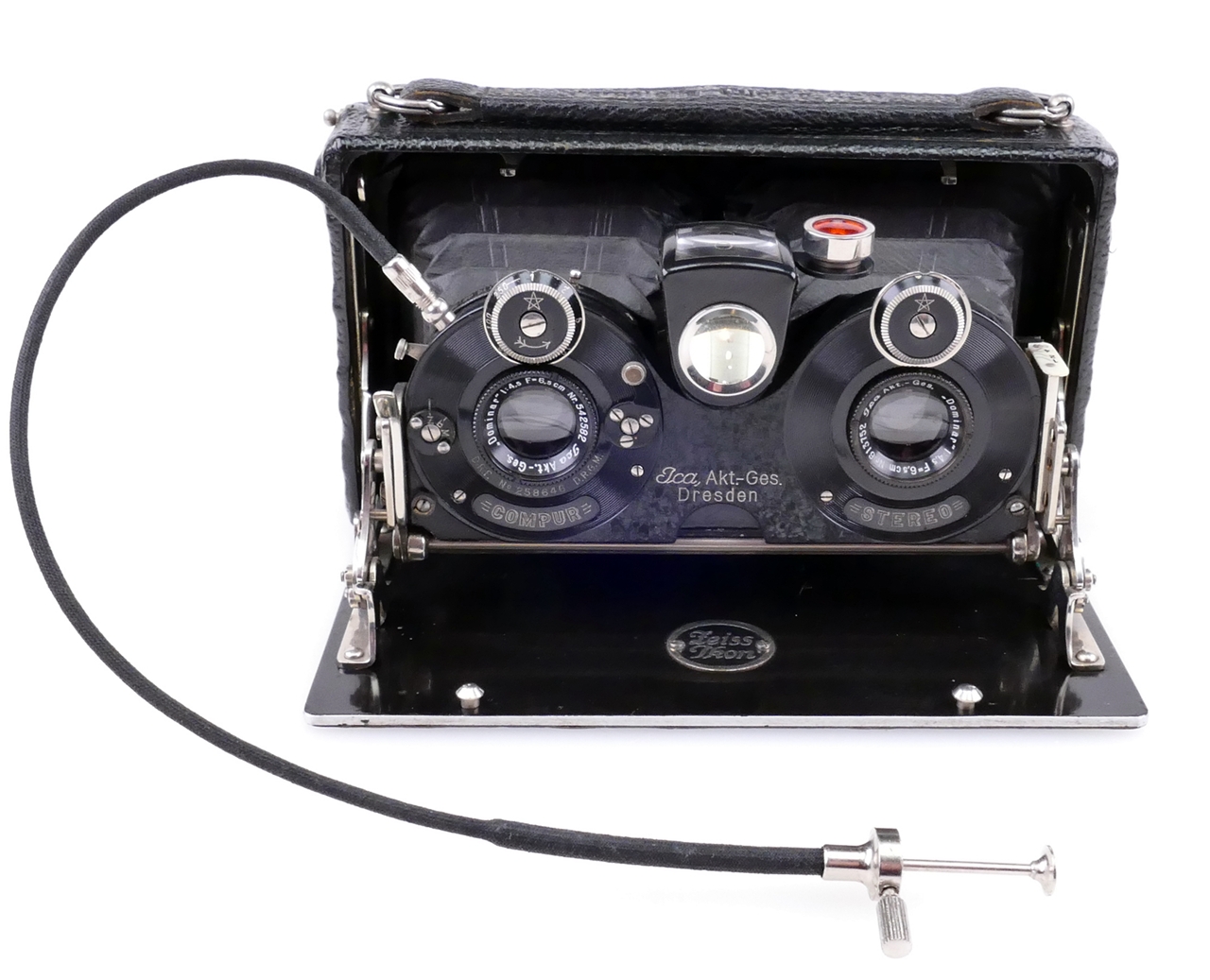

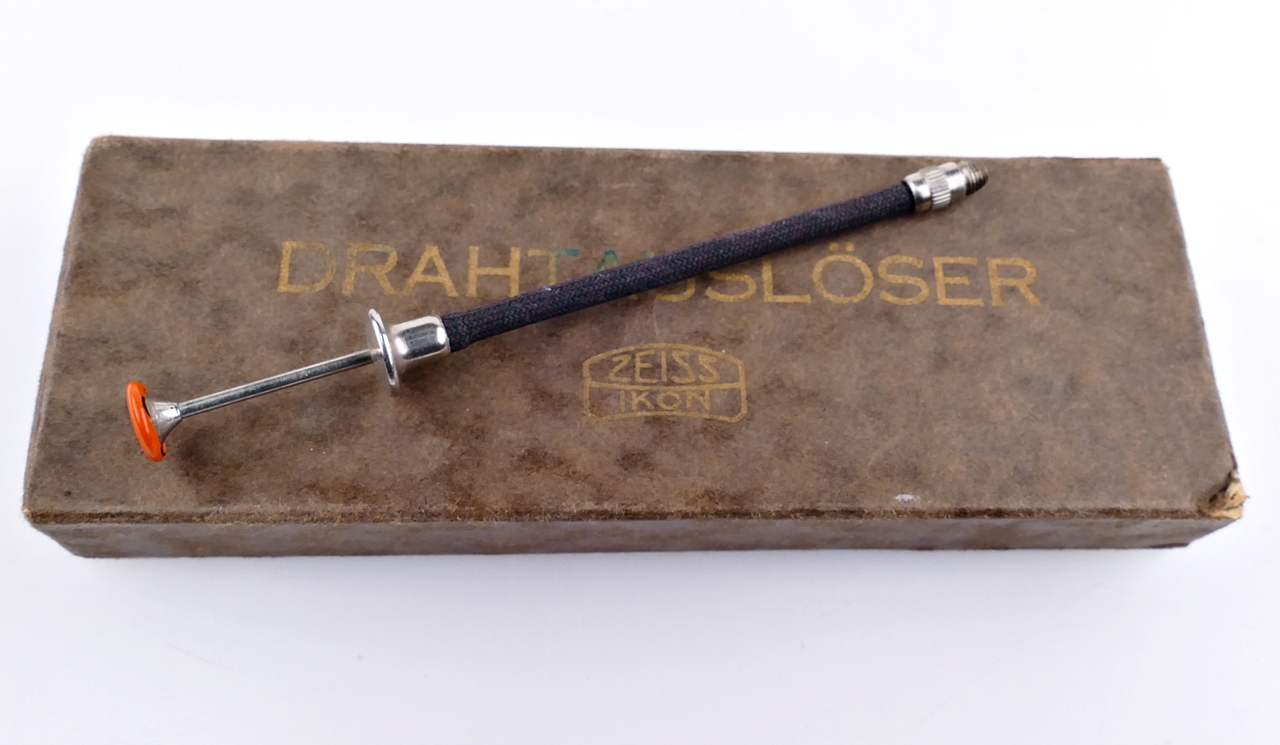

 Drahtauslöser von Hama, aus Japan, von Zeiss Ikon und Pentacon, sowie Verlängerungen.

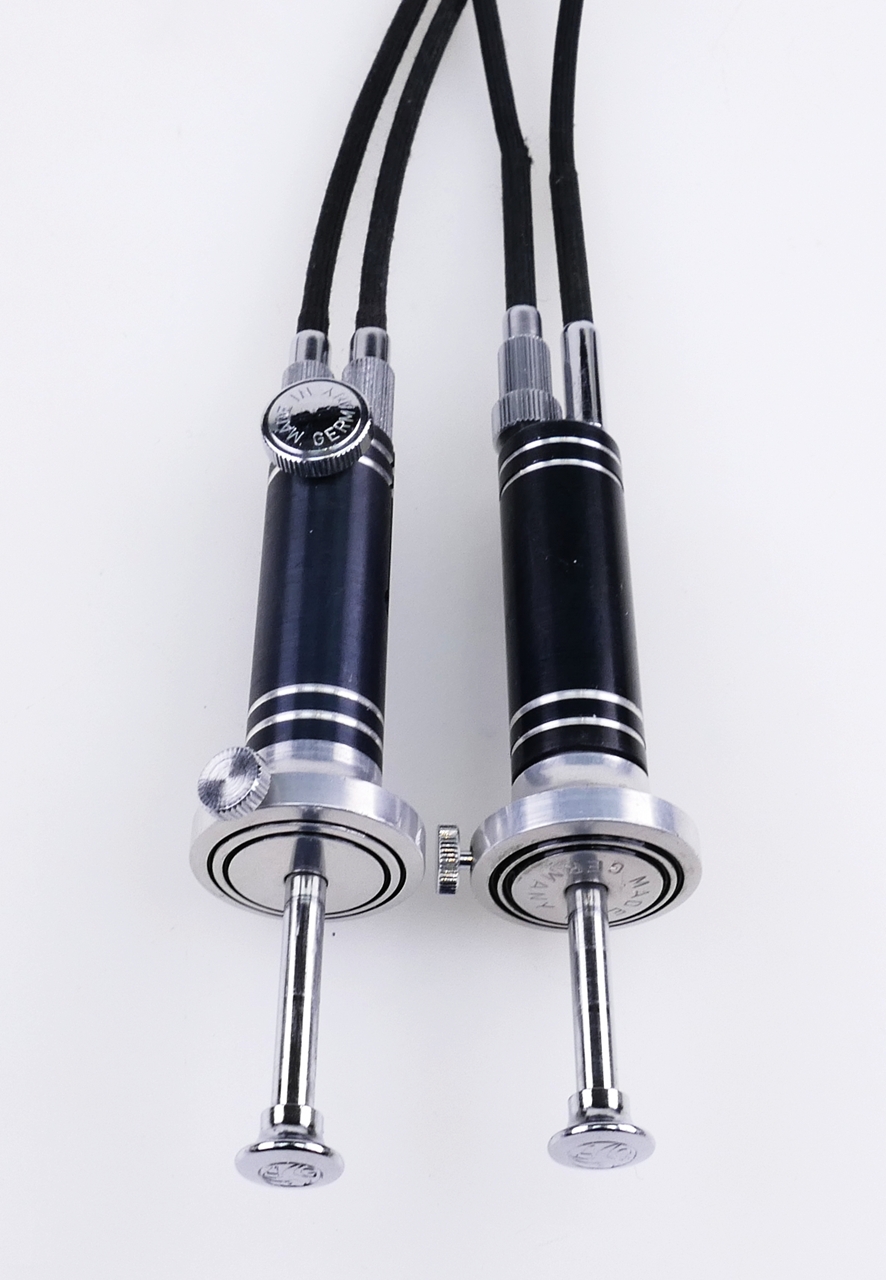

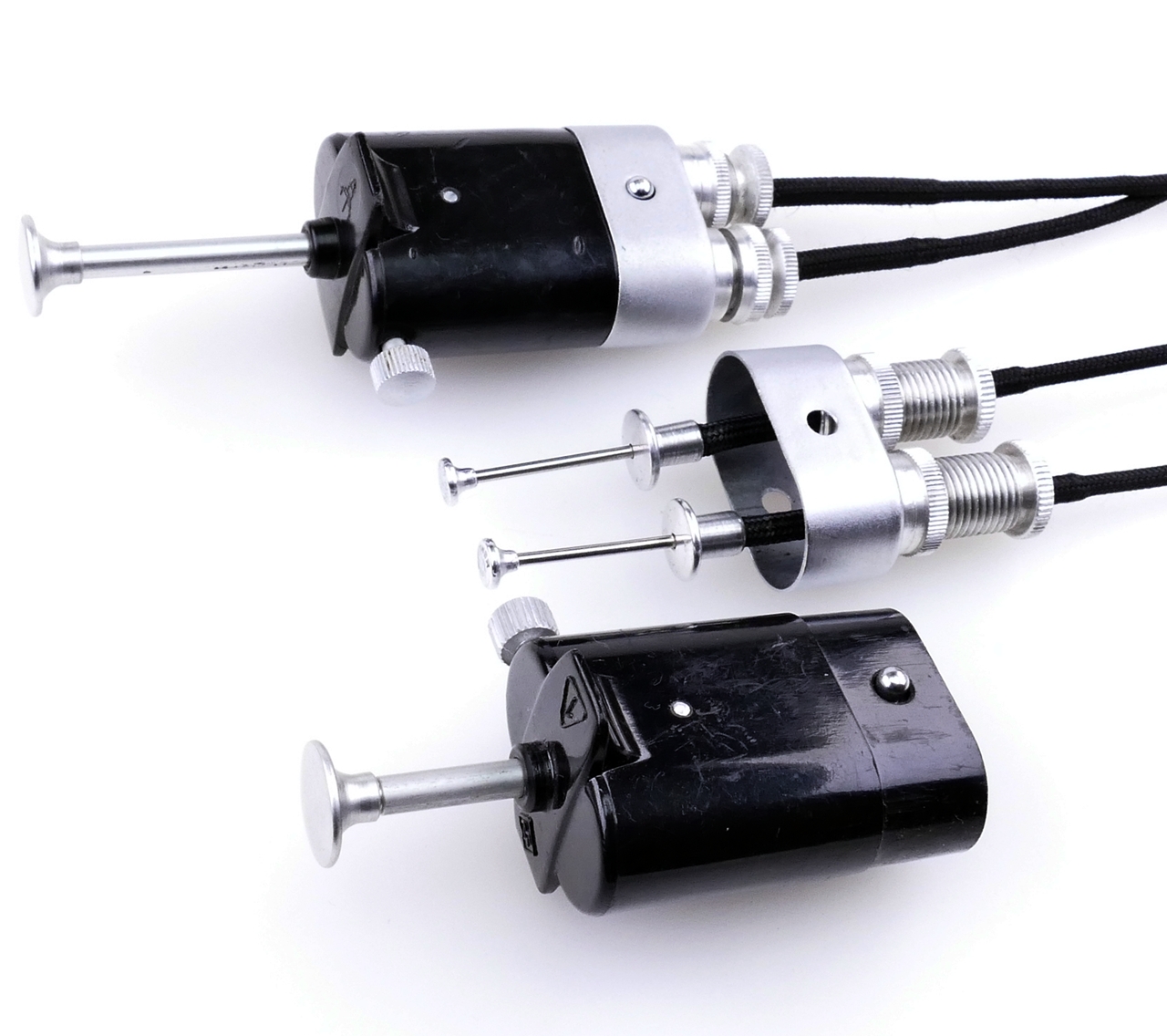

 Doppeldrahtauslöser Sind Kamera und Objektiv durch Zwischenringe oder Balgengerät getrennt, ist ein Doppeldrahtauslöser erforderlich, damit vor der Auslösung die Blende betätigt werden kann.
 Beispiel Zwischenringe und Balgengerät an Exakta Varex IIa.
 Spezieller Leica Doppeldrahtauslöser. Der Betrachtungsspiegel wird vor der Belichtung hochgeklappt.

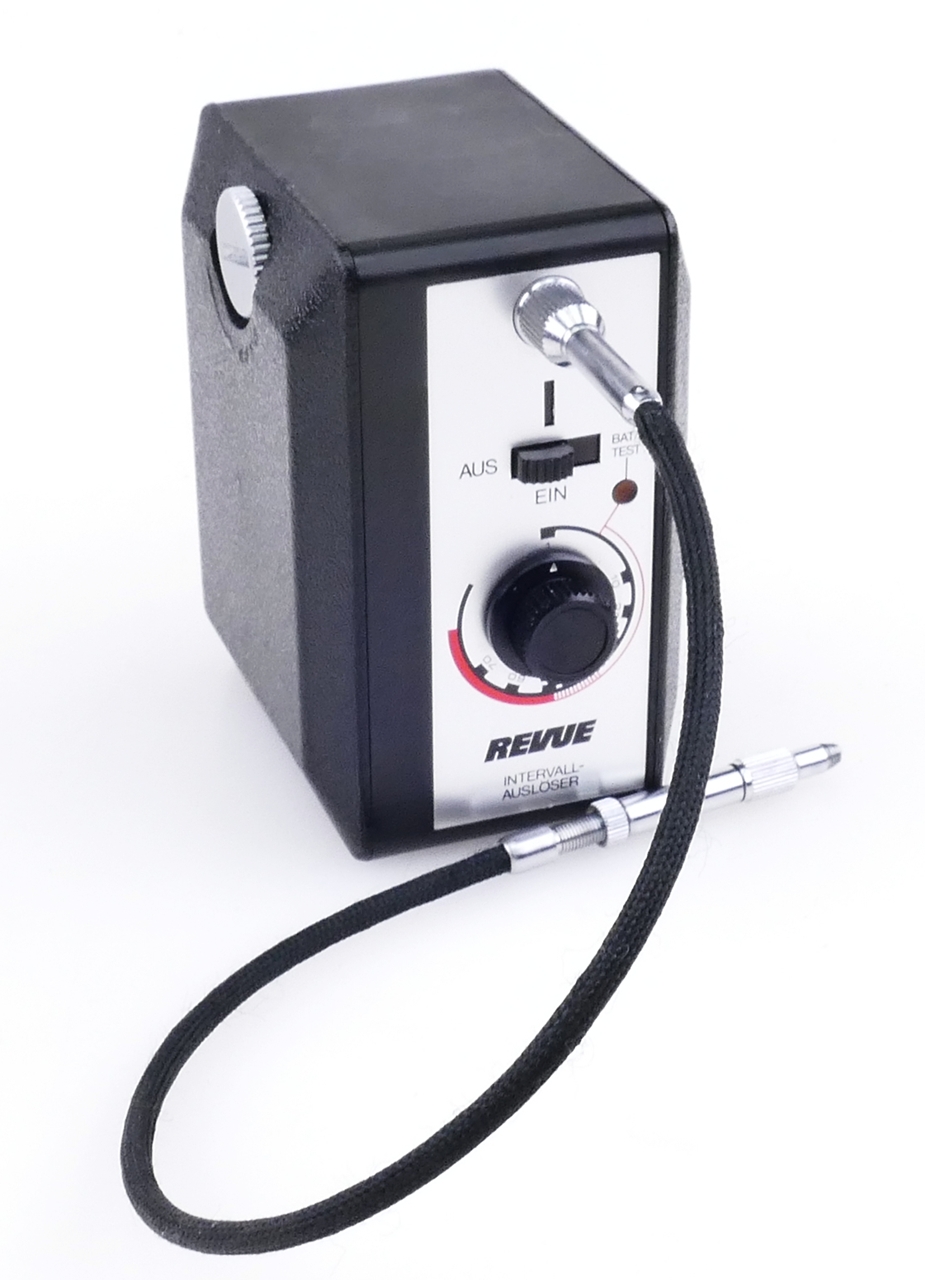

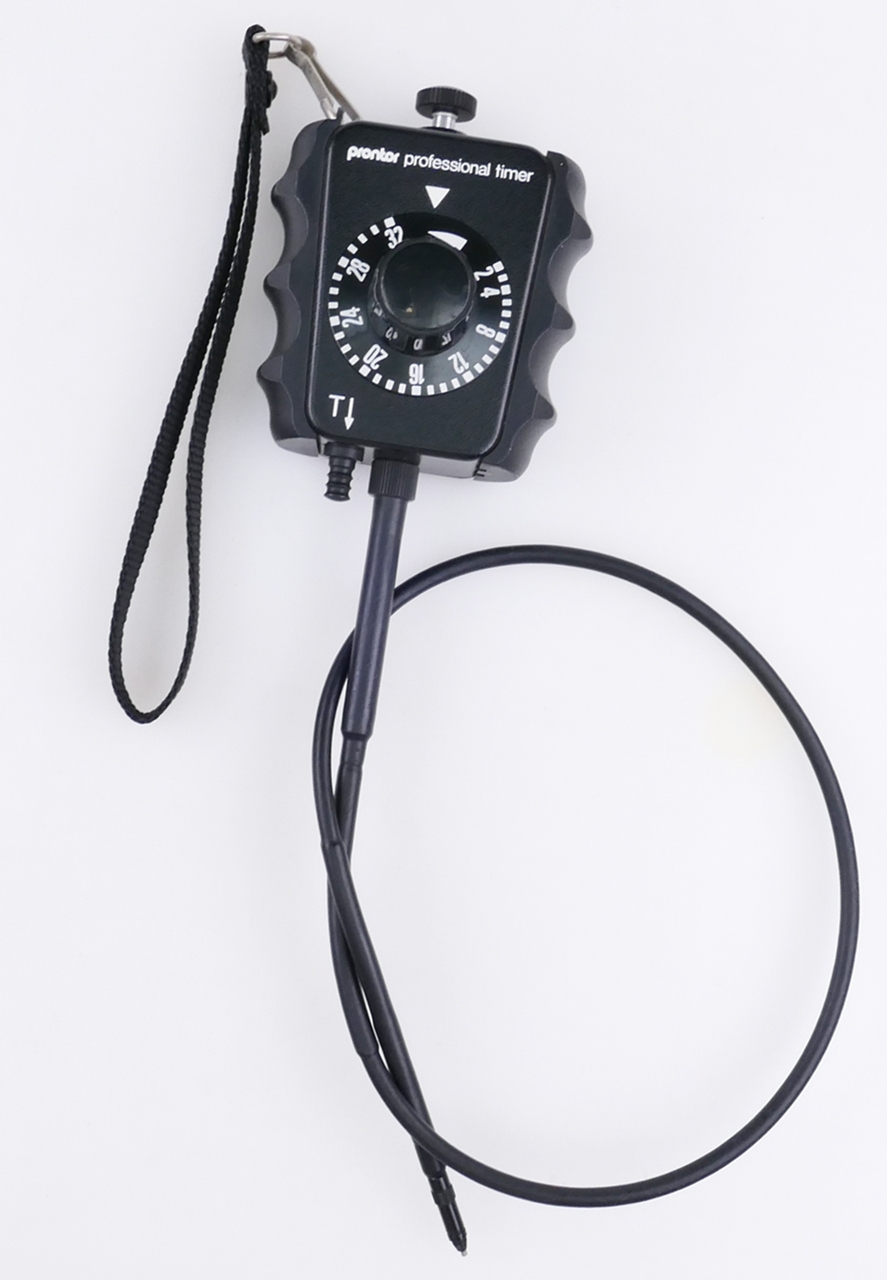

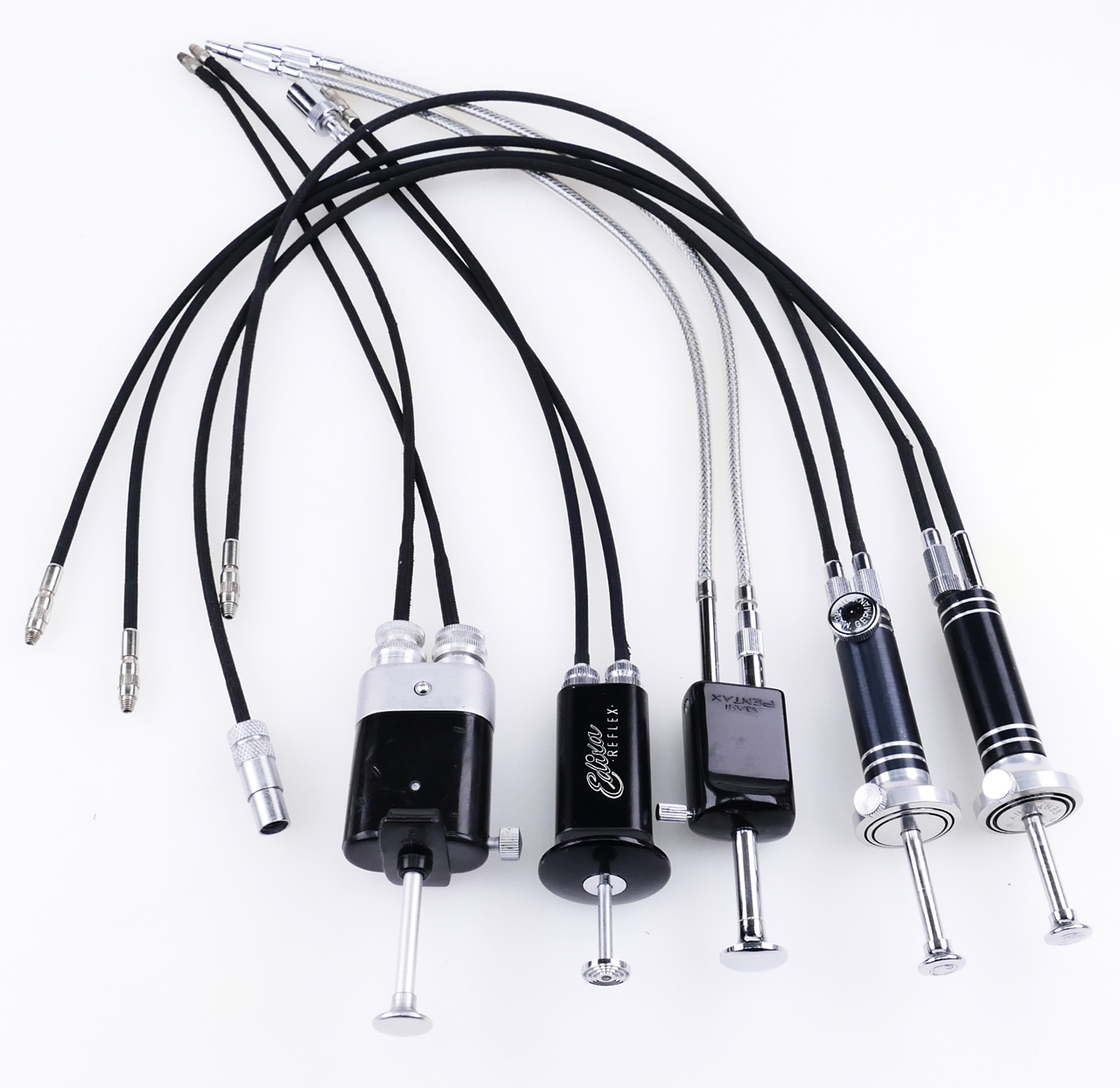

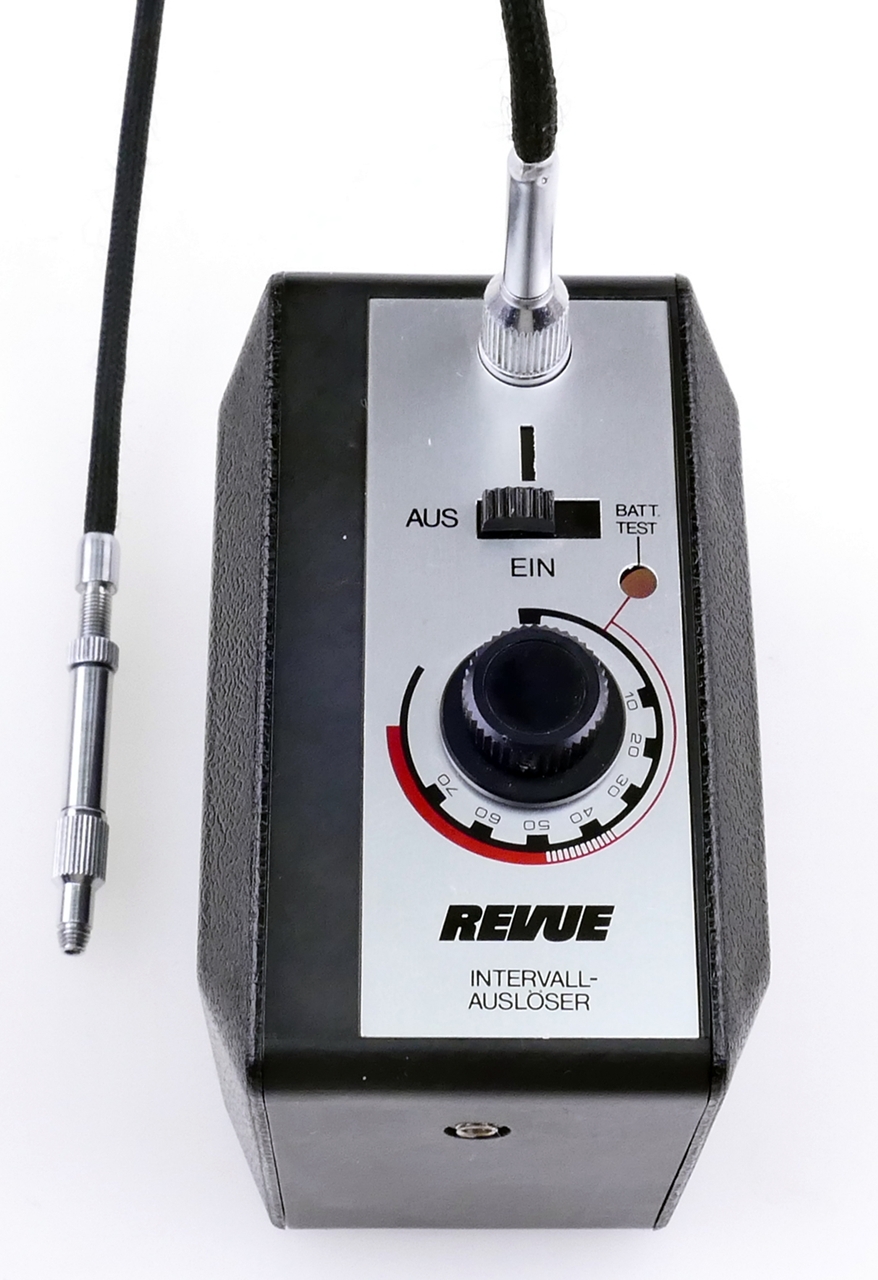

 Besondere Drahtauslöser Großer, professioneller Prontor Zeitauslöser und elektromechanischer Intervall - Timer. Auslösung über Drahtauslöser.

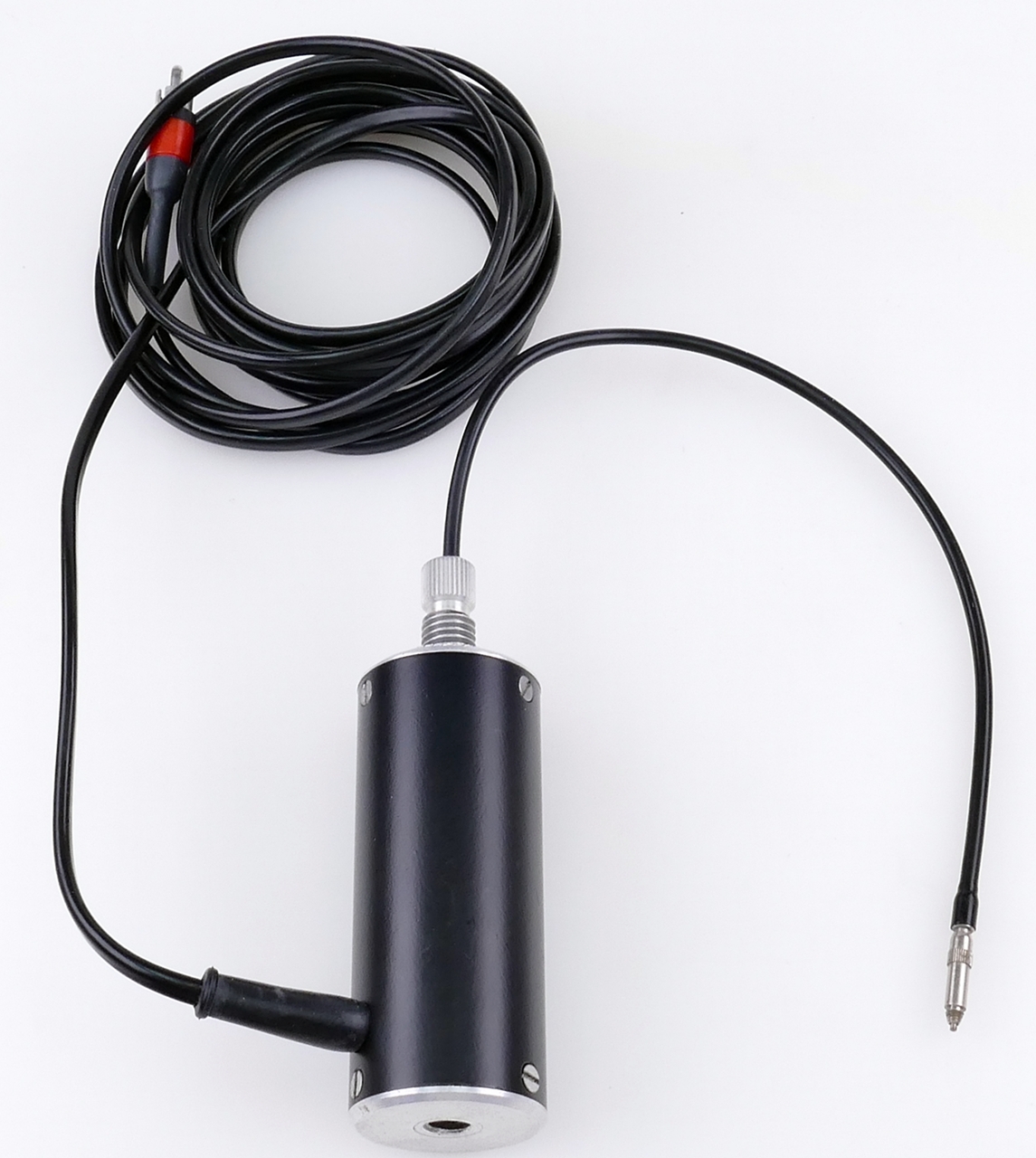

 Elektromechanischer Drahtauslöser. Sinnvoll für Kameras mit Motorantrieb.
 Linhof Drahtauslöser Für Linhof - Kameras sind Drahtauslöser ein unverzichtbares Zubehörteil. Es gibt sie in verschiedenen Längen.

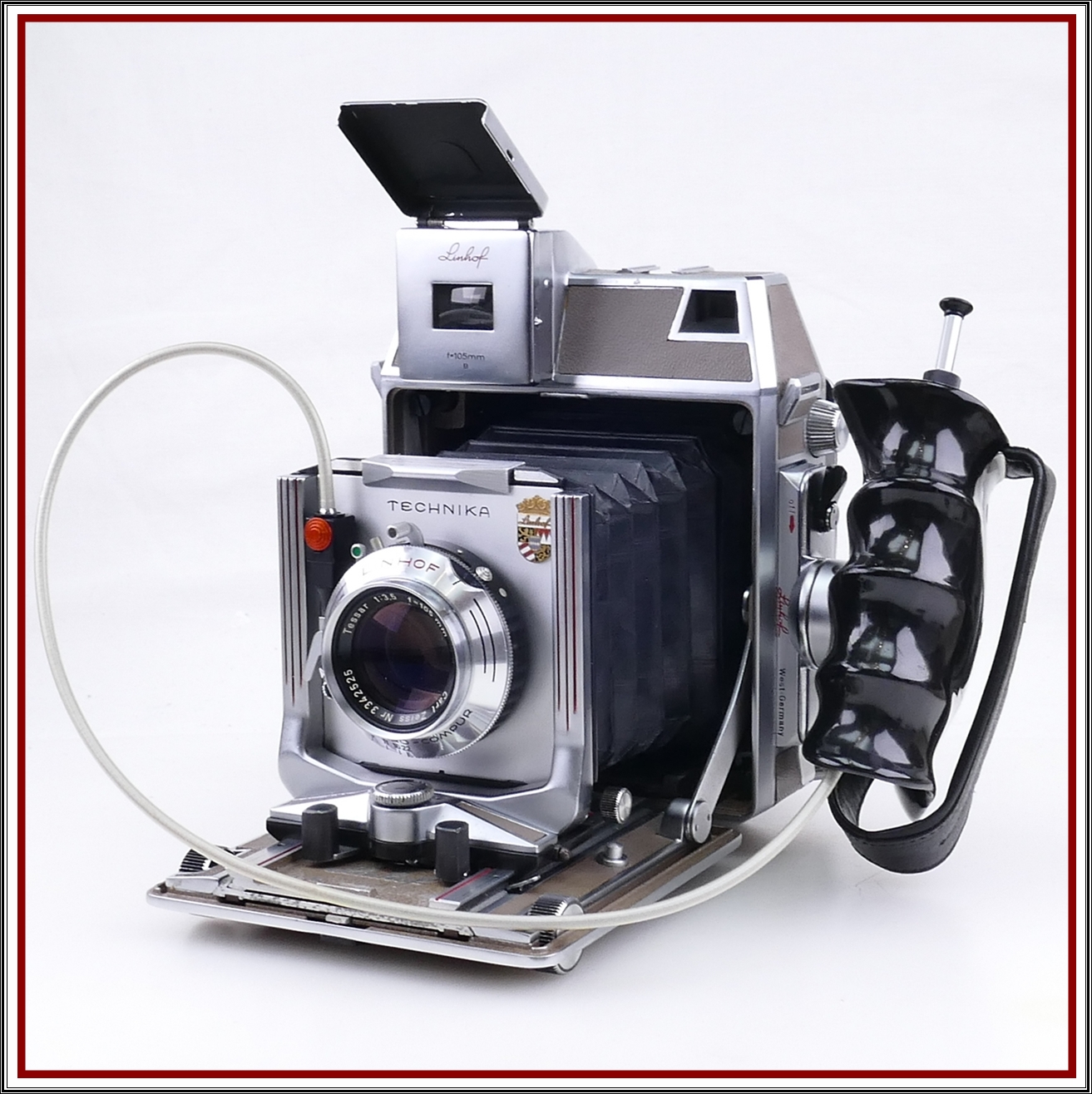

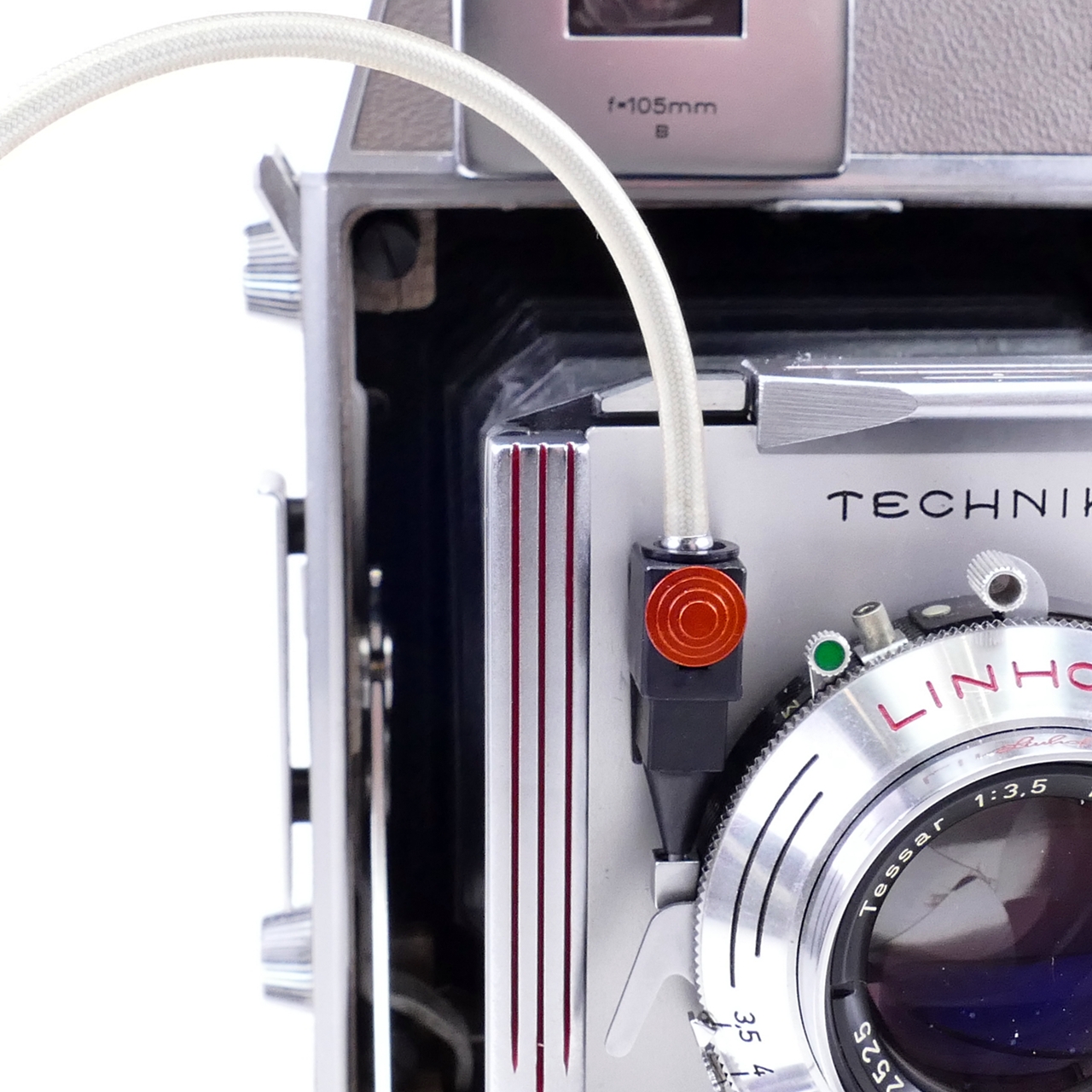

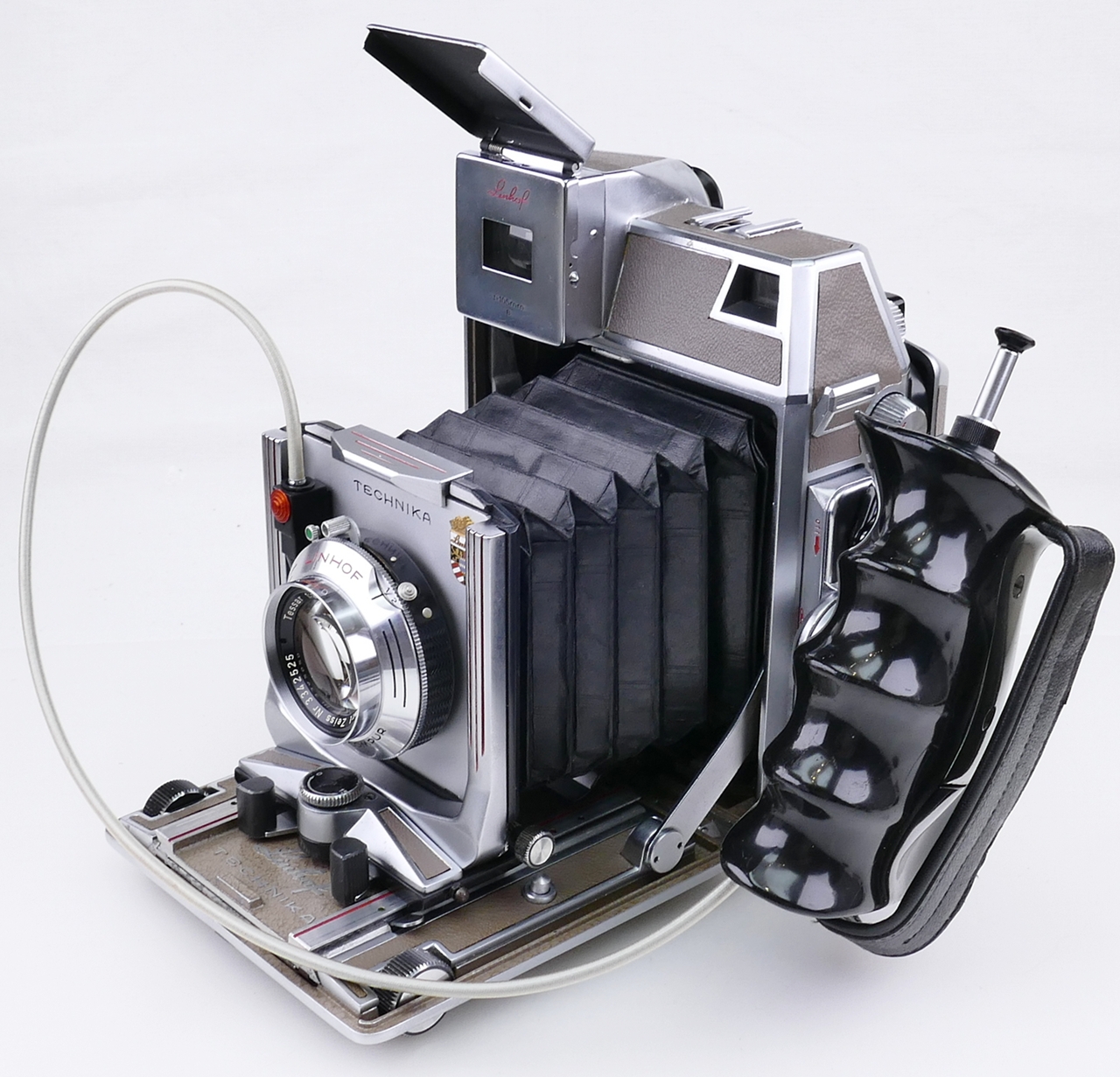

 Beispiele an Linhof Technika und Handgriff mit Drahtauslöser.

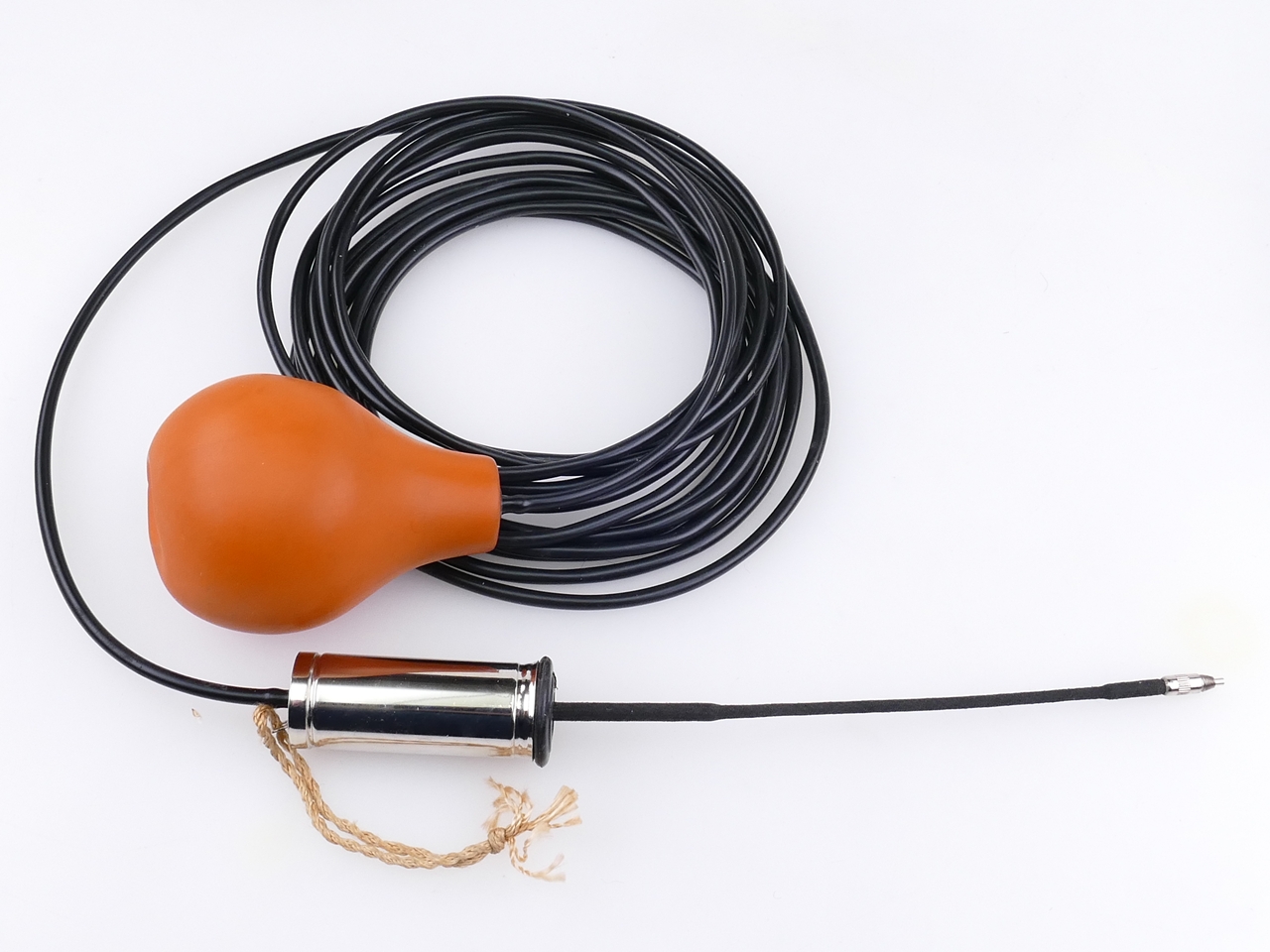

 Spezielle Drahtauslöser Kombi - Auslöser Luftdruck betätigt einen Zylinder, der den Drahtauslöser antreibt. Der dünne Schlauch kann bis 10m lang sein.

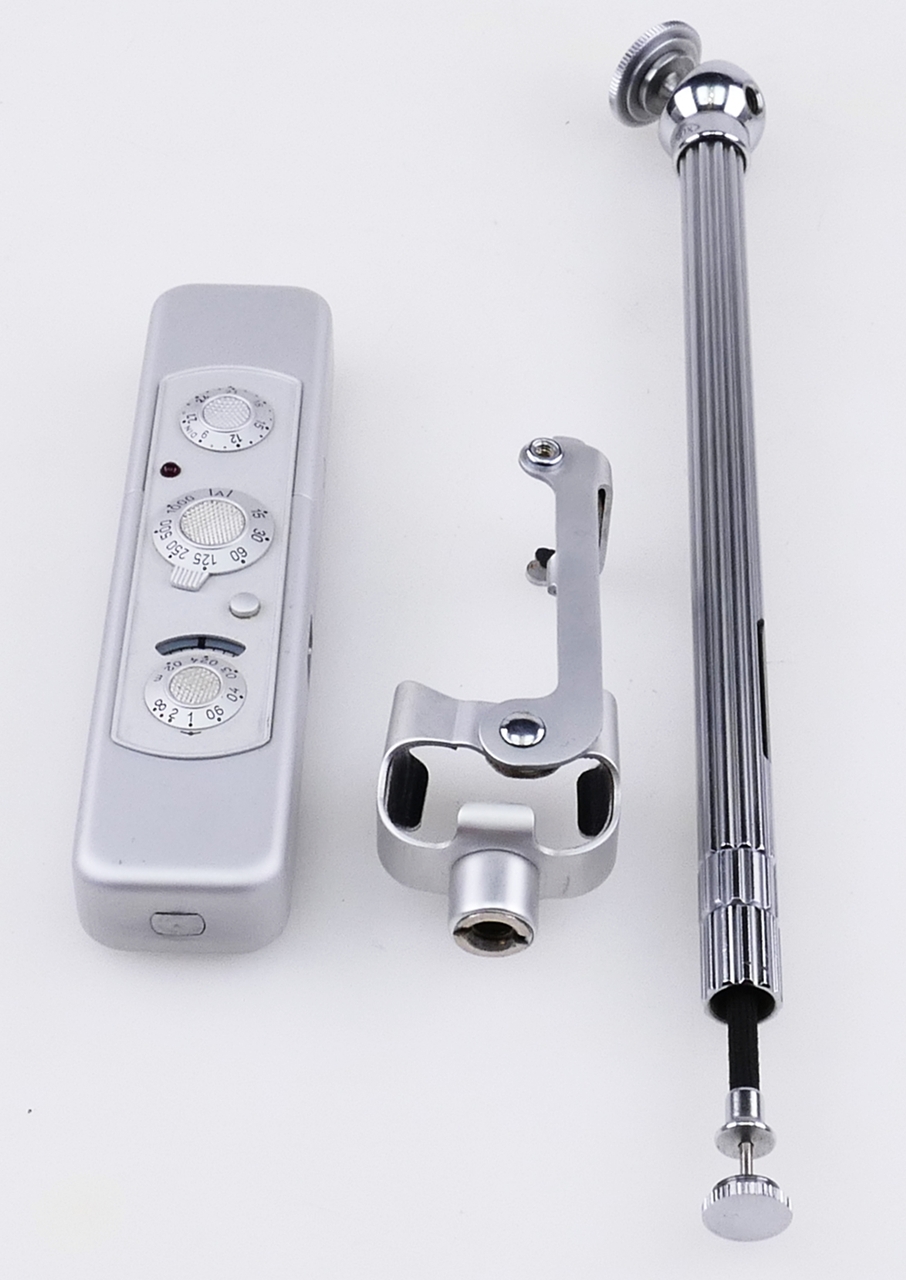

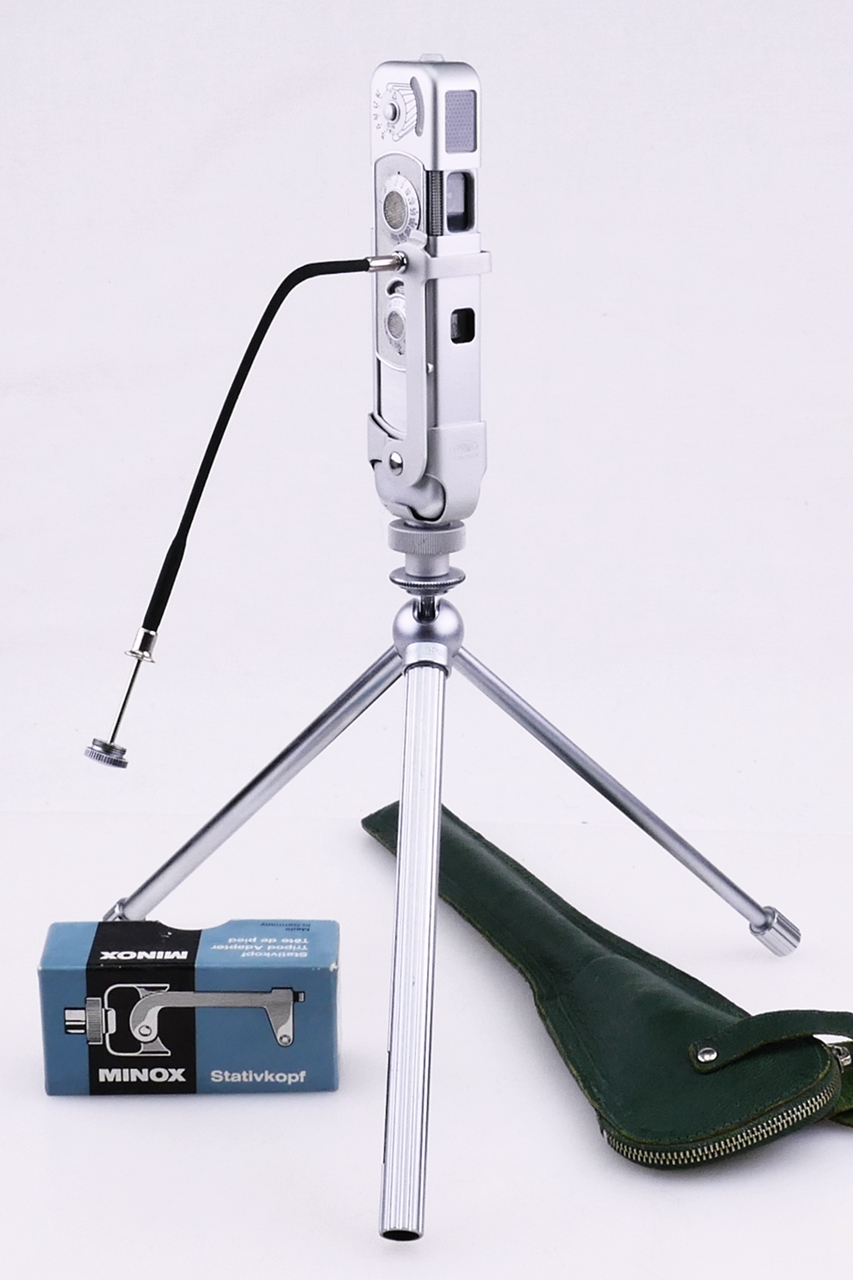

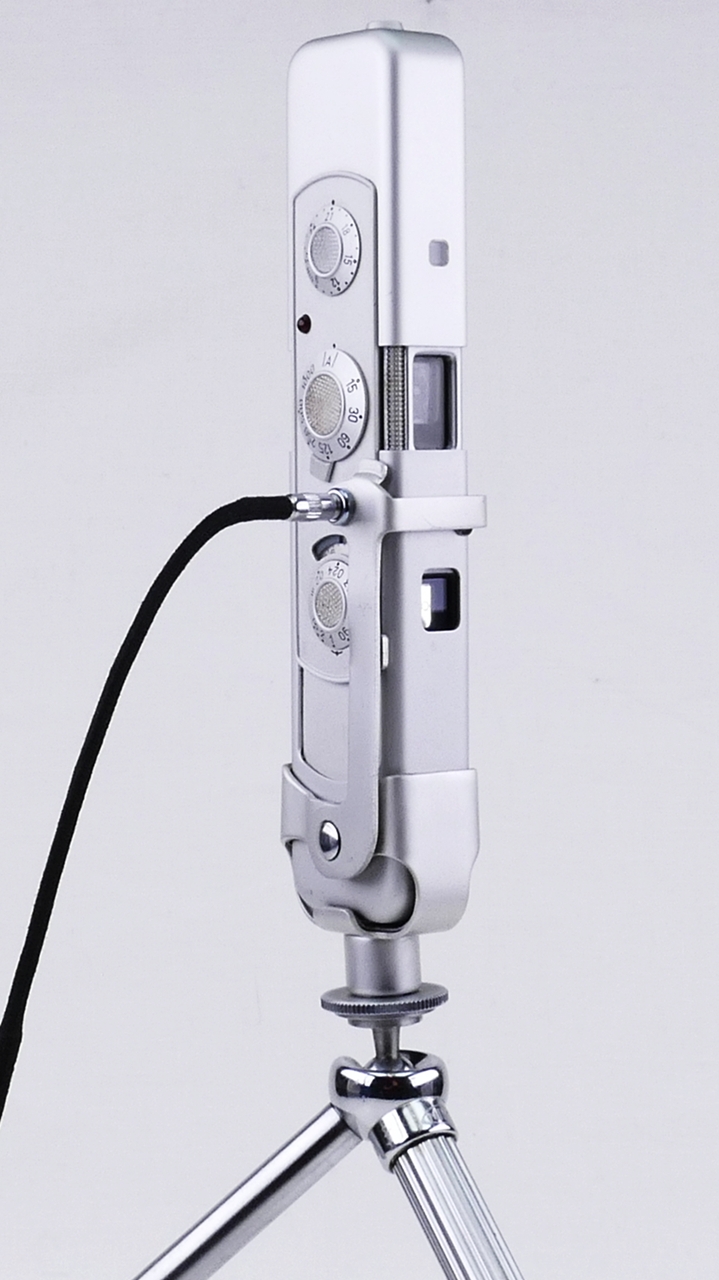

 Minox Drahtauslöser Genial gelöst: Stativ und Stativhalterung für Minox C. Mit Betätigung des Schwenkarmes wird die Kamera festgehalten. Der Drahtauslöser ist im hochwertigen Tischstativ integriert.

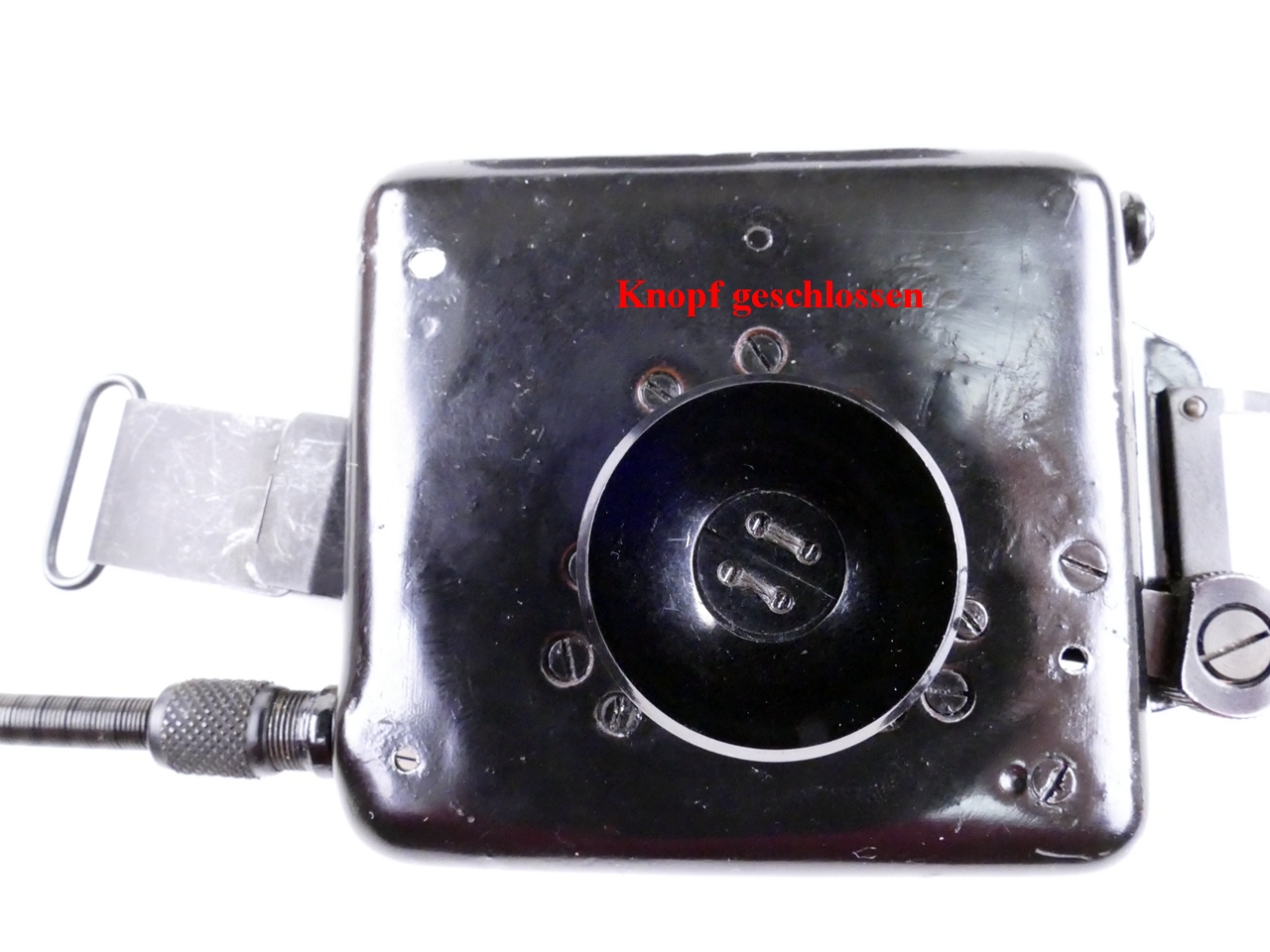

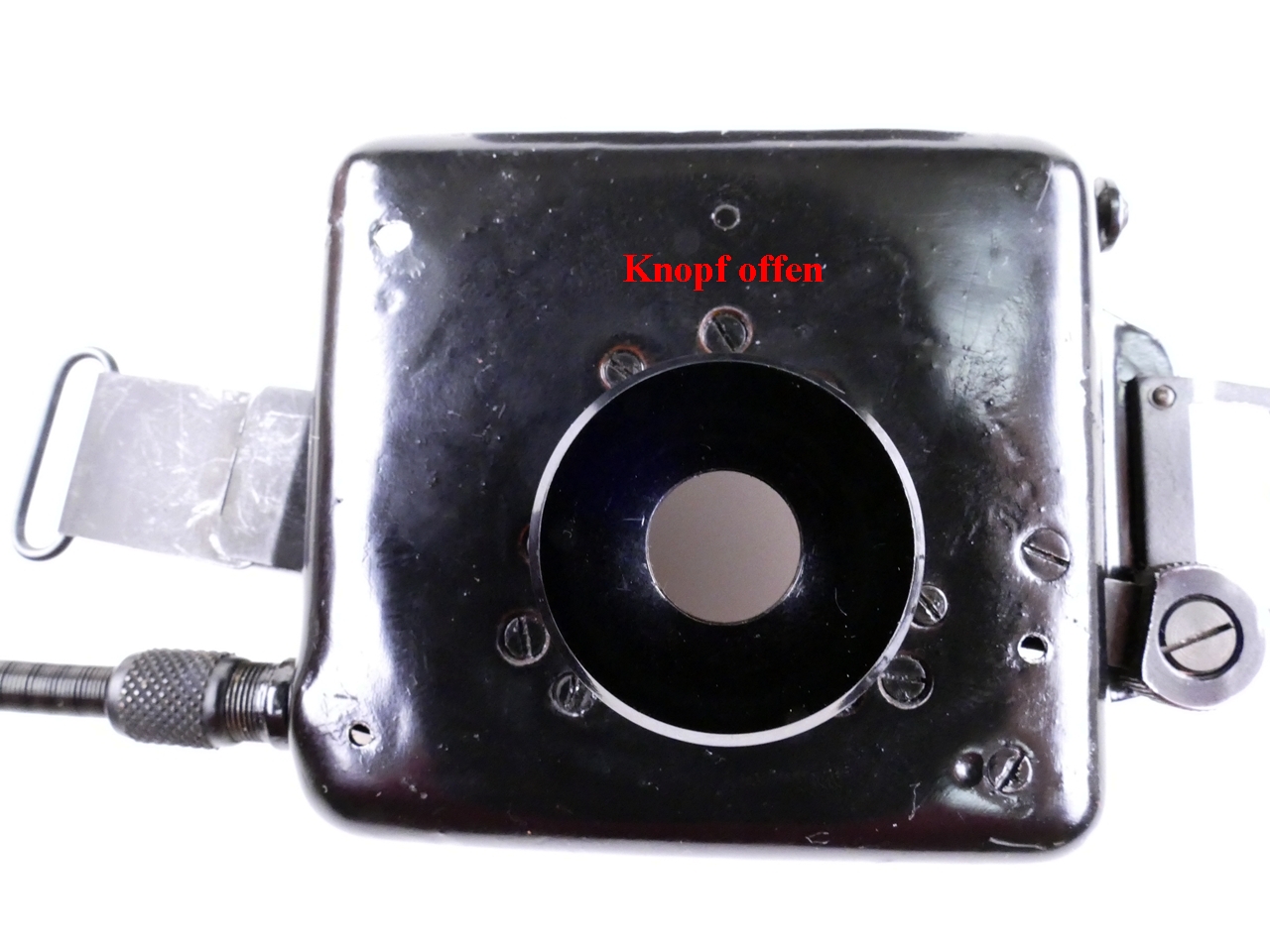

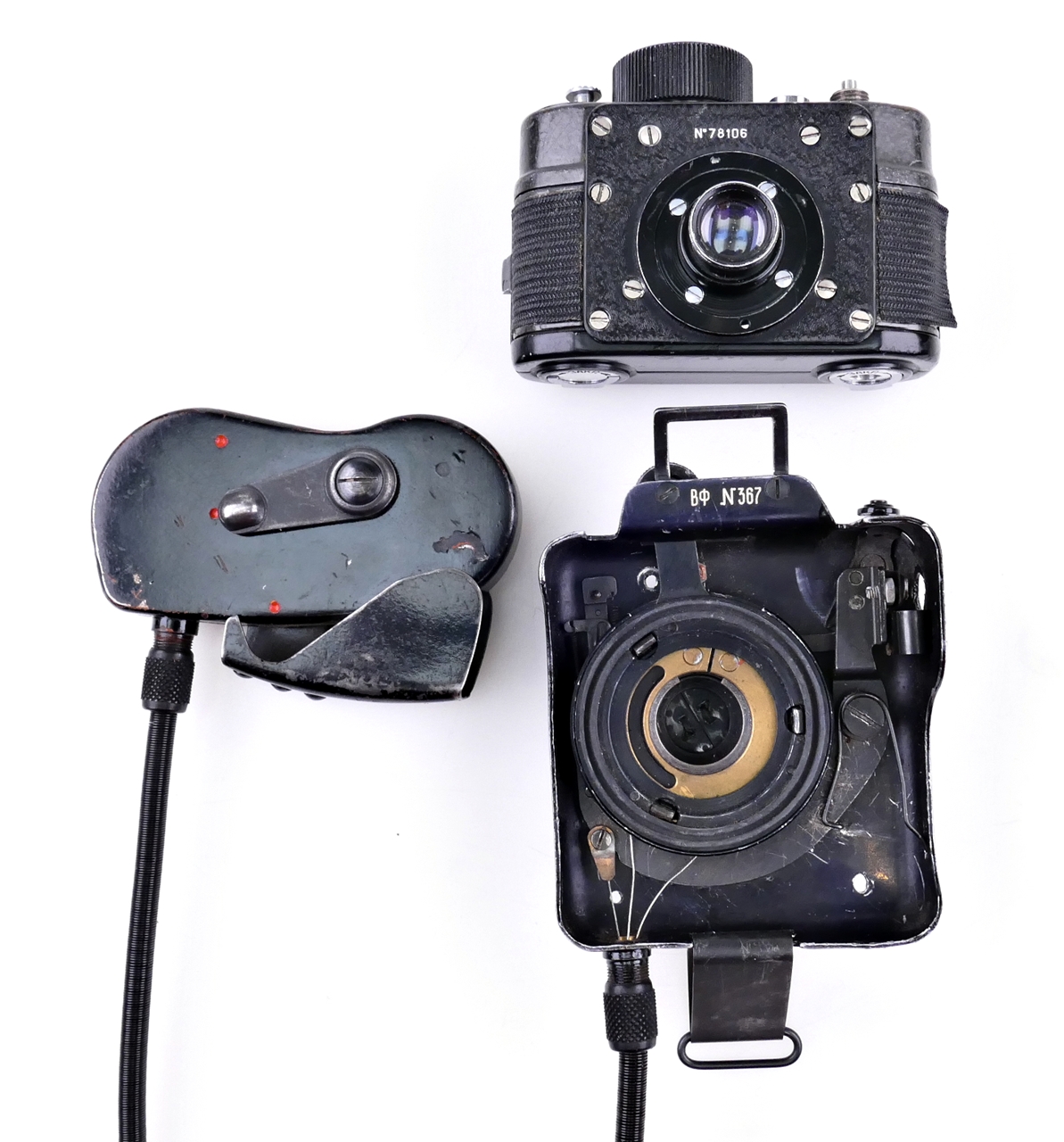

 Russischer Geheimdienst - Fernauslöser Seltenes Sammlerstück ist der Fernauslöser für die russischen F-21/Ajax-12 Kameras mit Federwerk vom KGB. Diese Spionagekameras wurden auch in der DDR von der Stasi benutzt. Der Halter mit eingesetzter Kamera wurde unter einem Mantel getragen. Das Vorderteil ist als Knopf ausgeführt und wurde durch das Knopfloch gesteckt. Per Bedienteil, das in der Manteltasche steckte, öffnete man den Knopf und löste die Kamera aus. Über Draht konnten drei Blenden gewählt werden.
 |
|
Kugelköpfe - Kameraschrauben

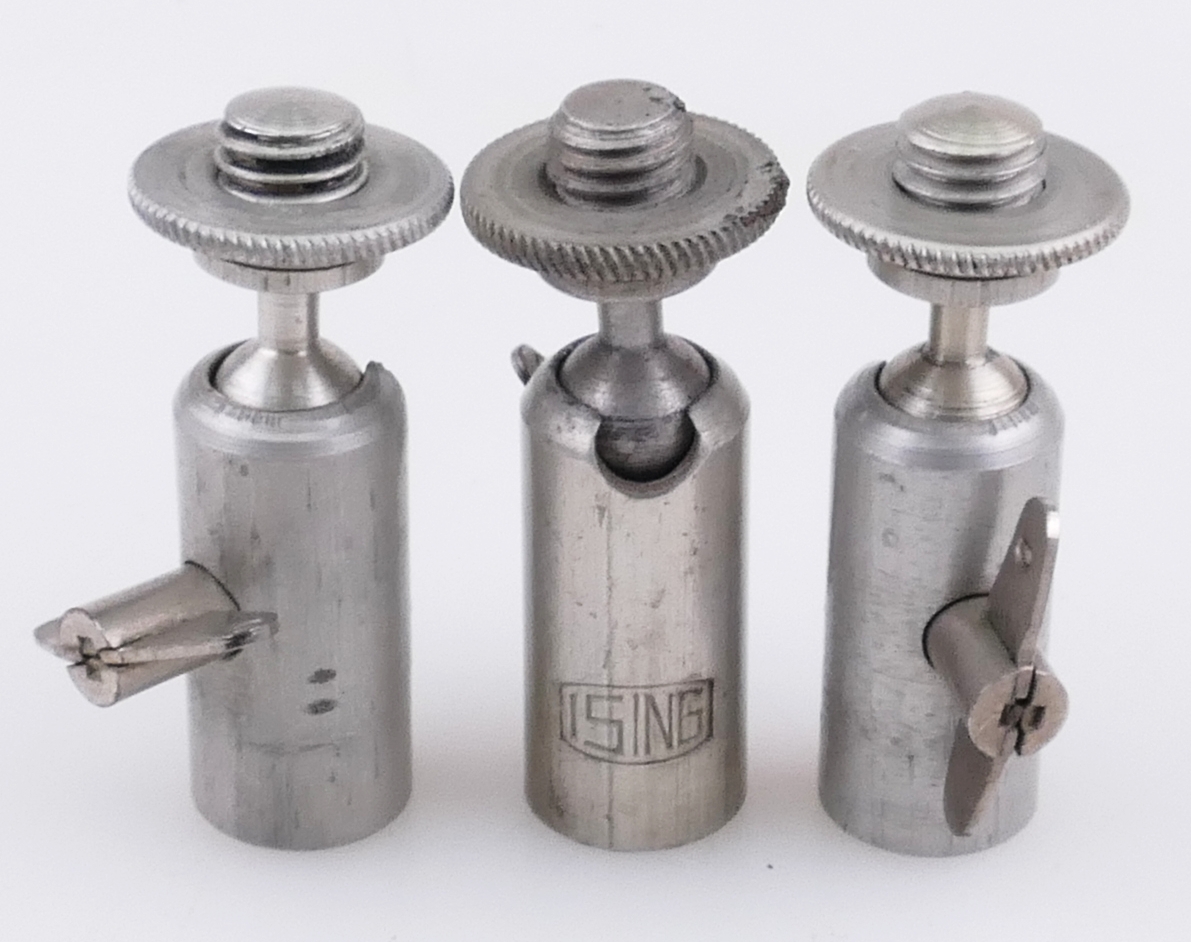

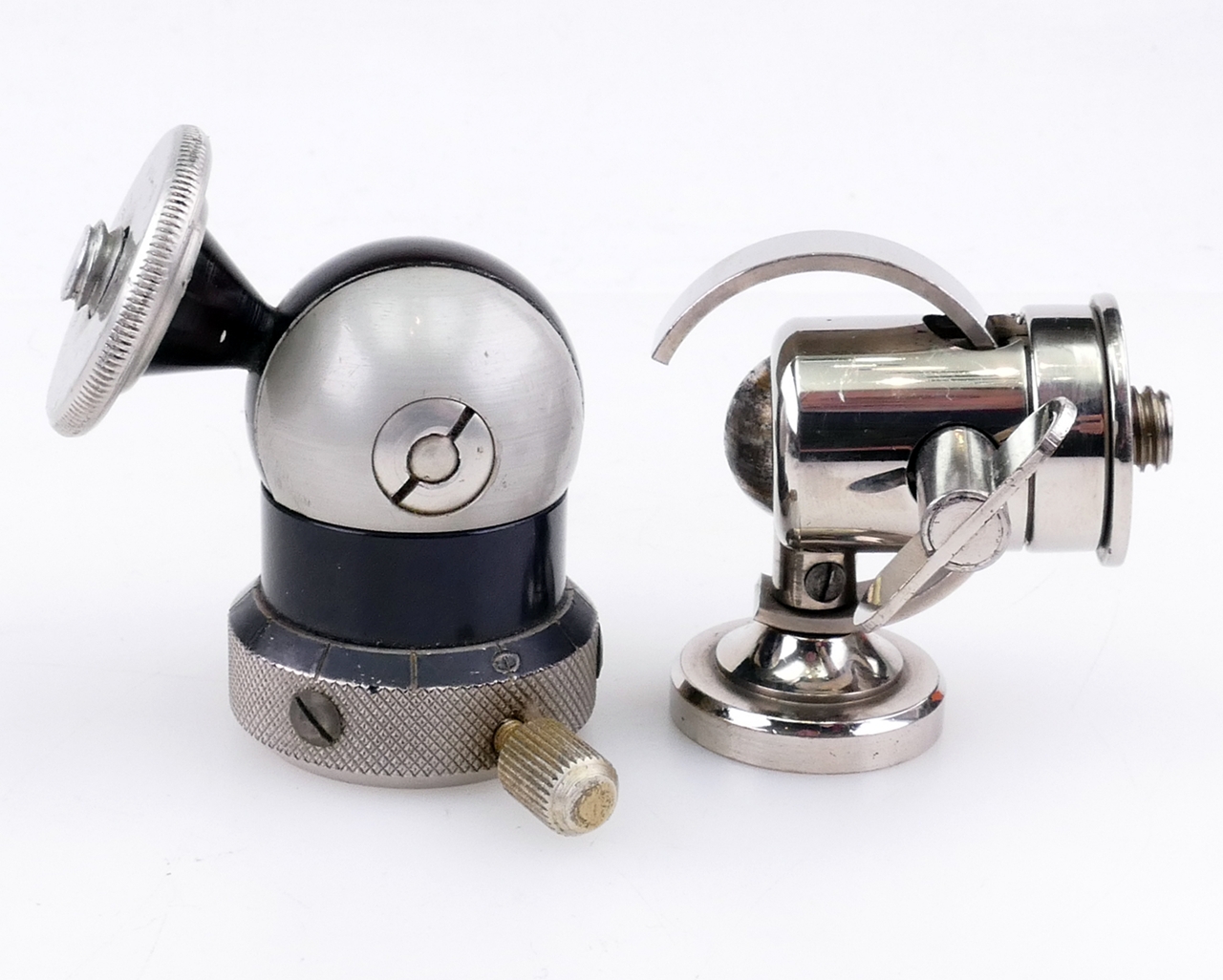

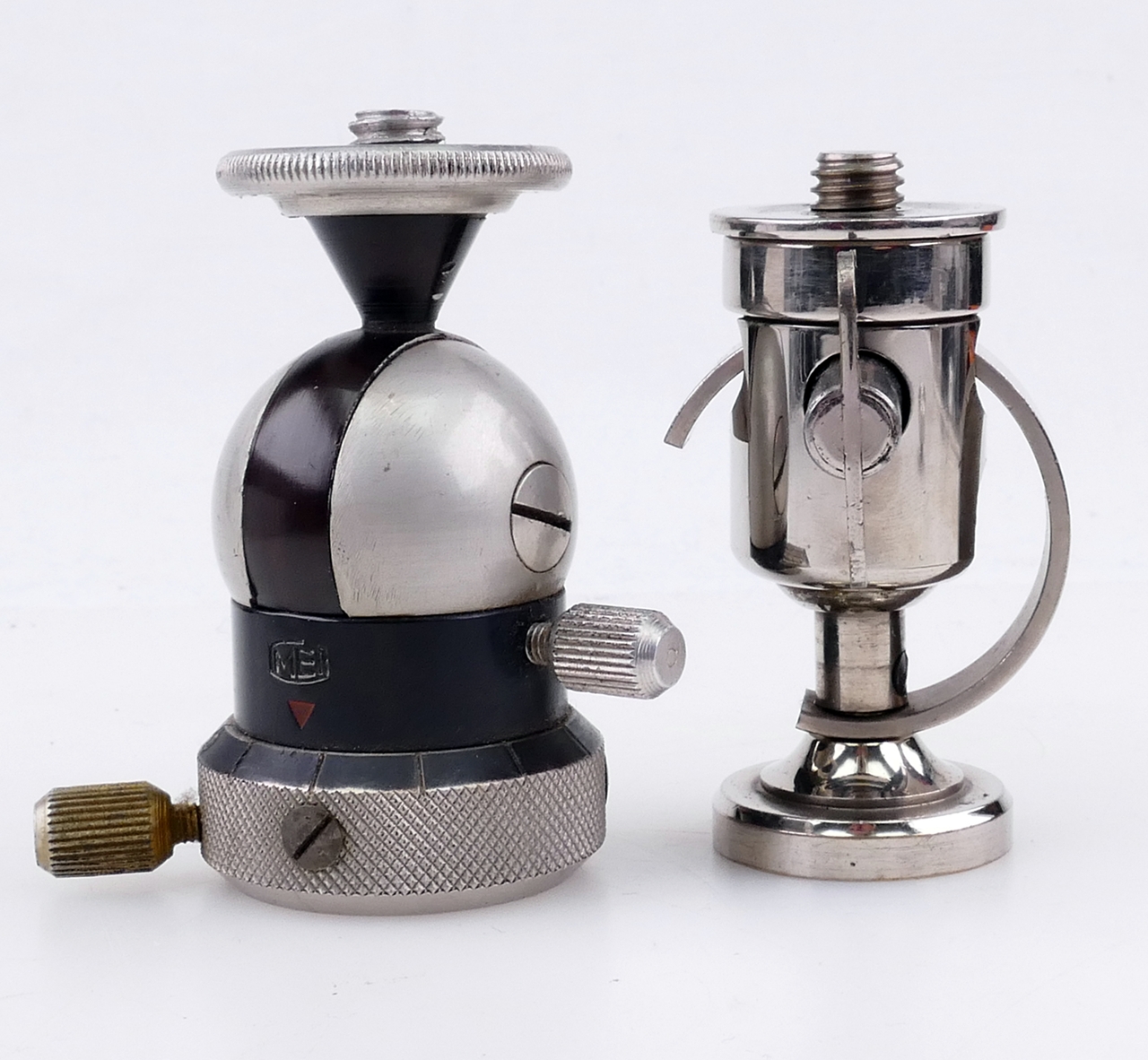

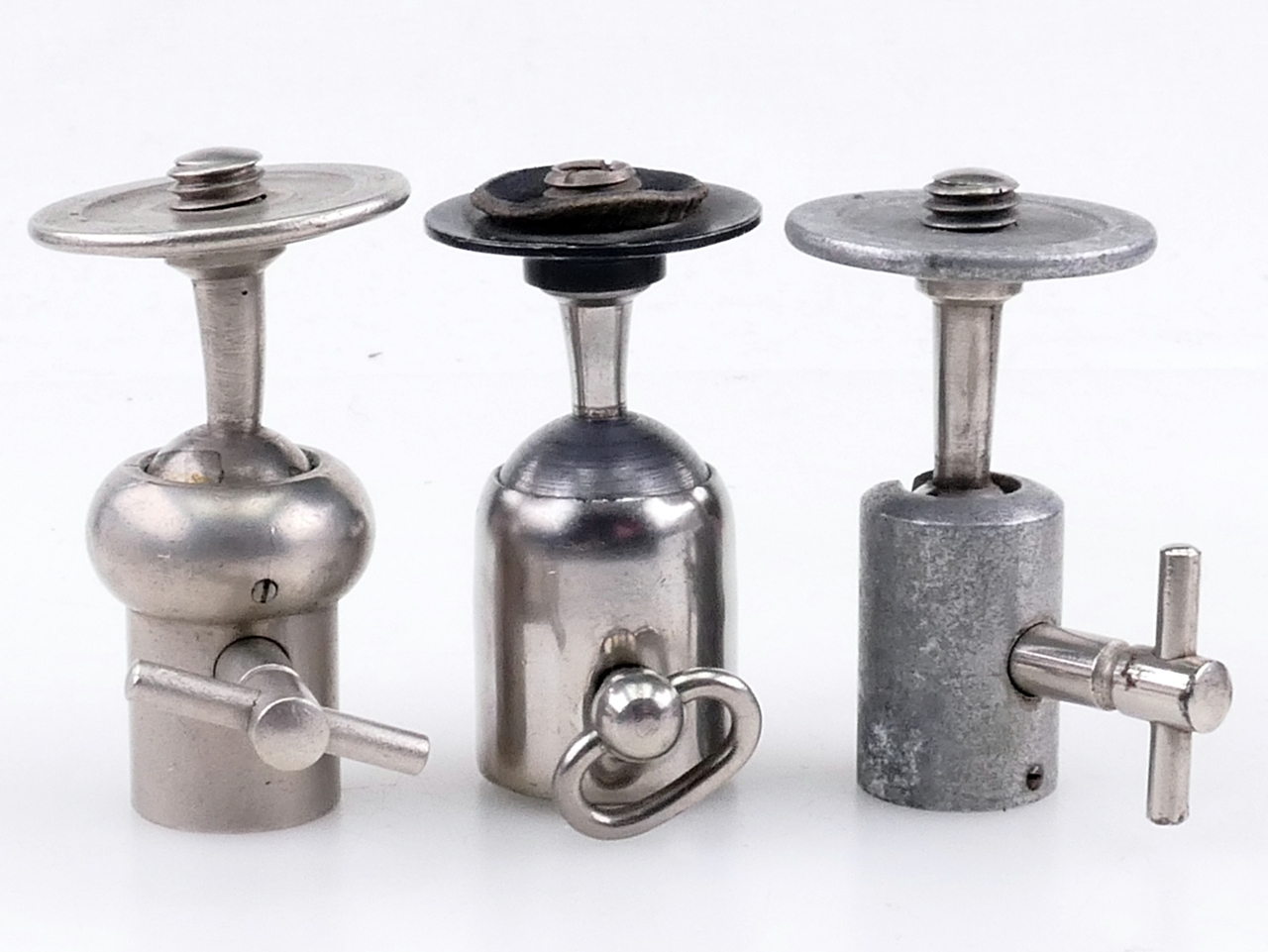

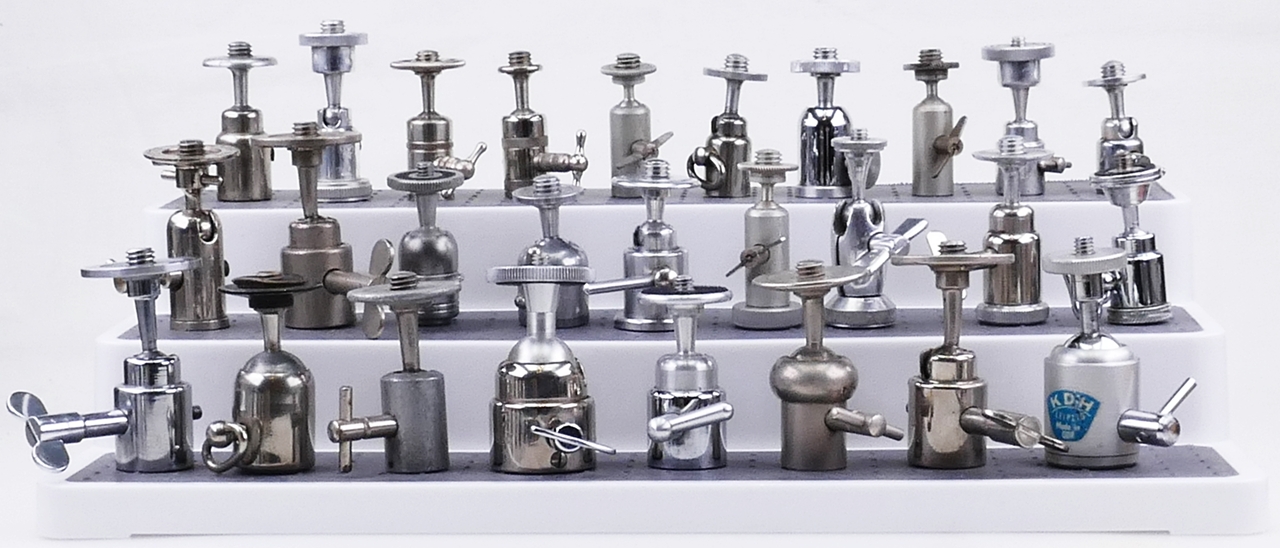

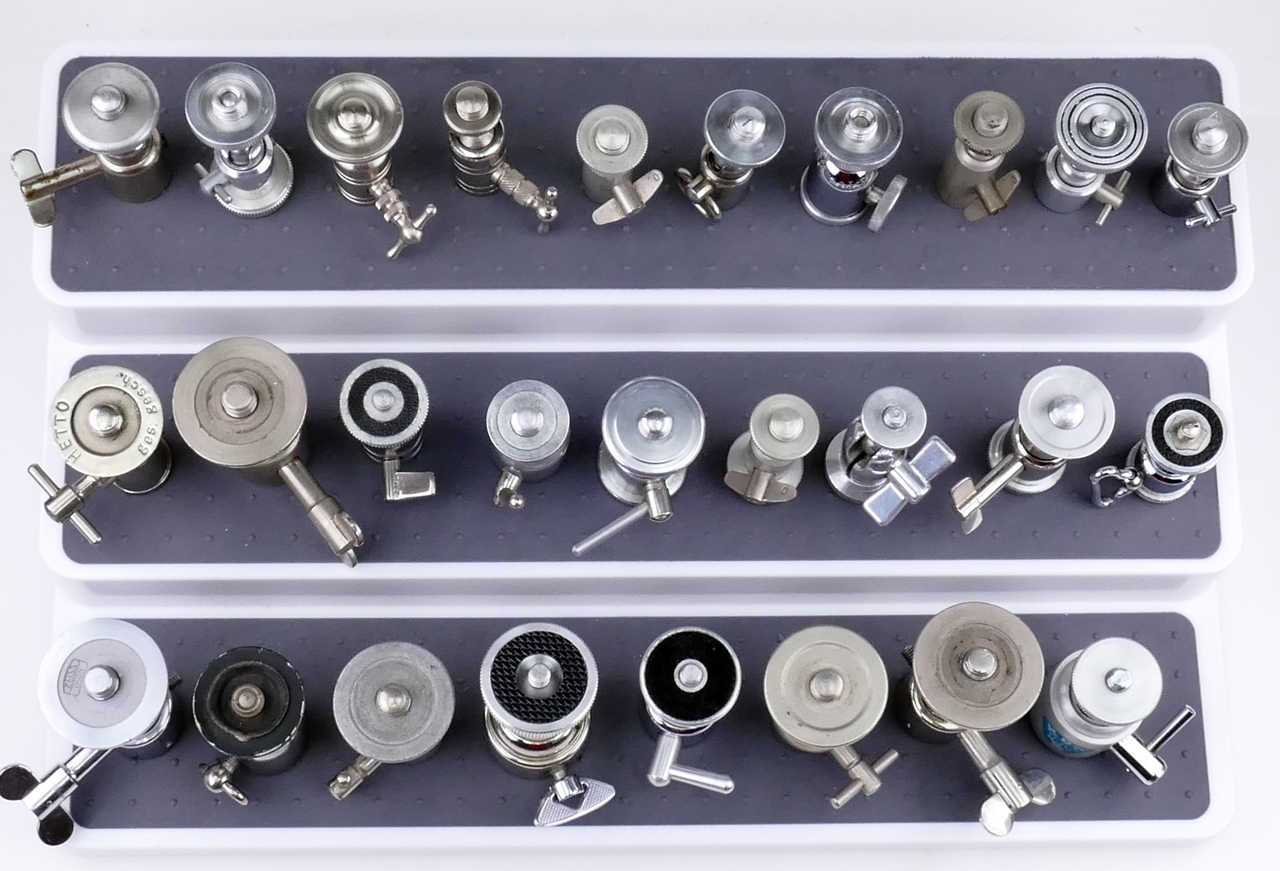

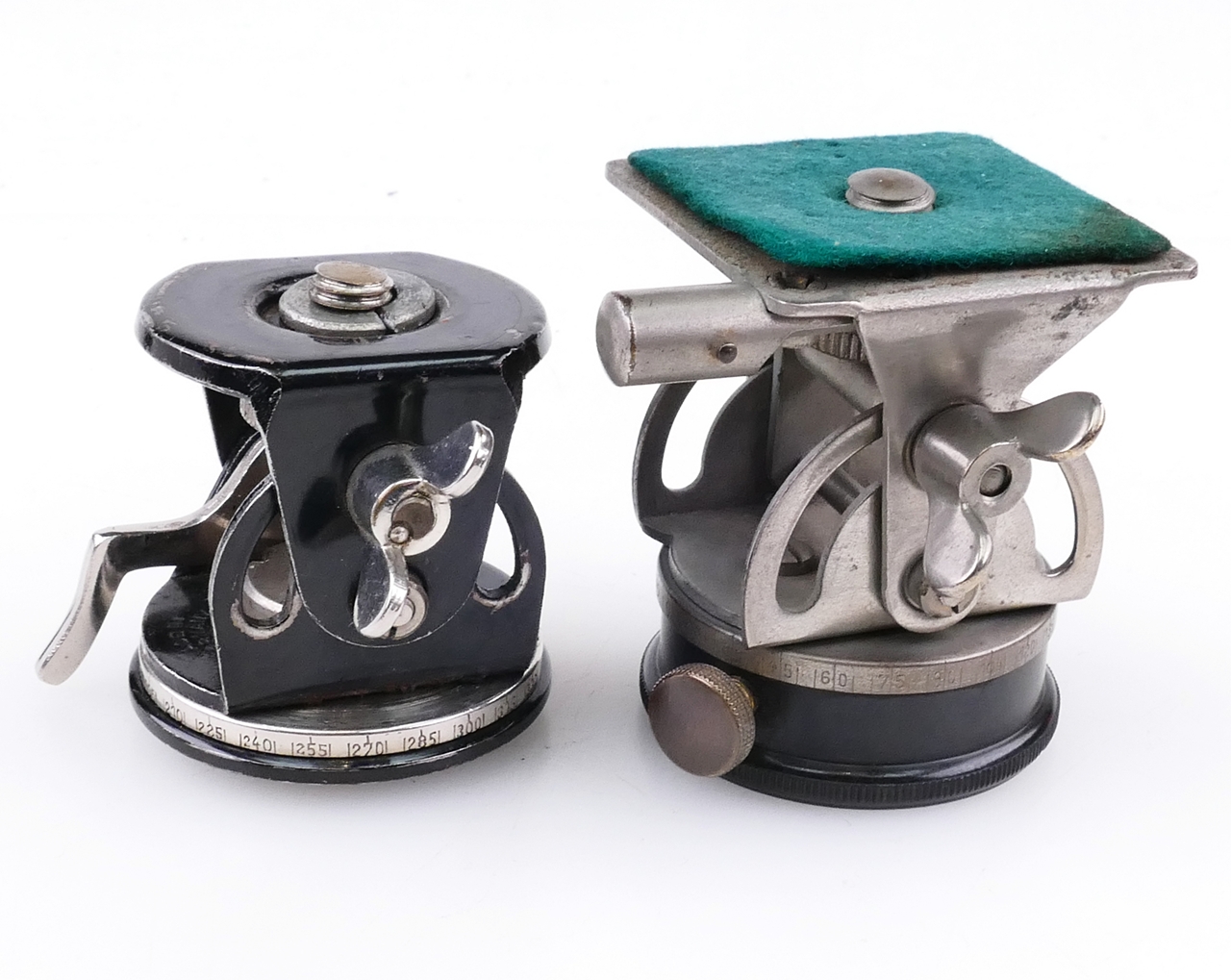

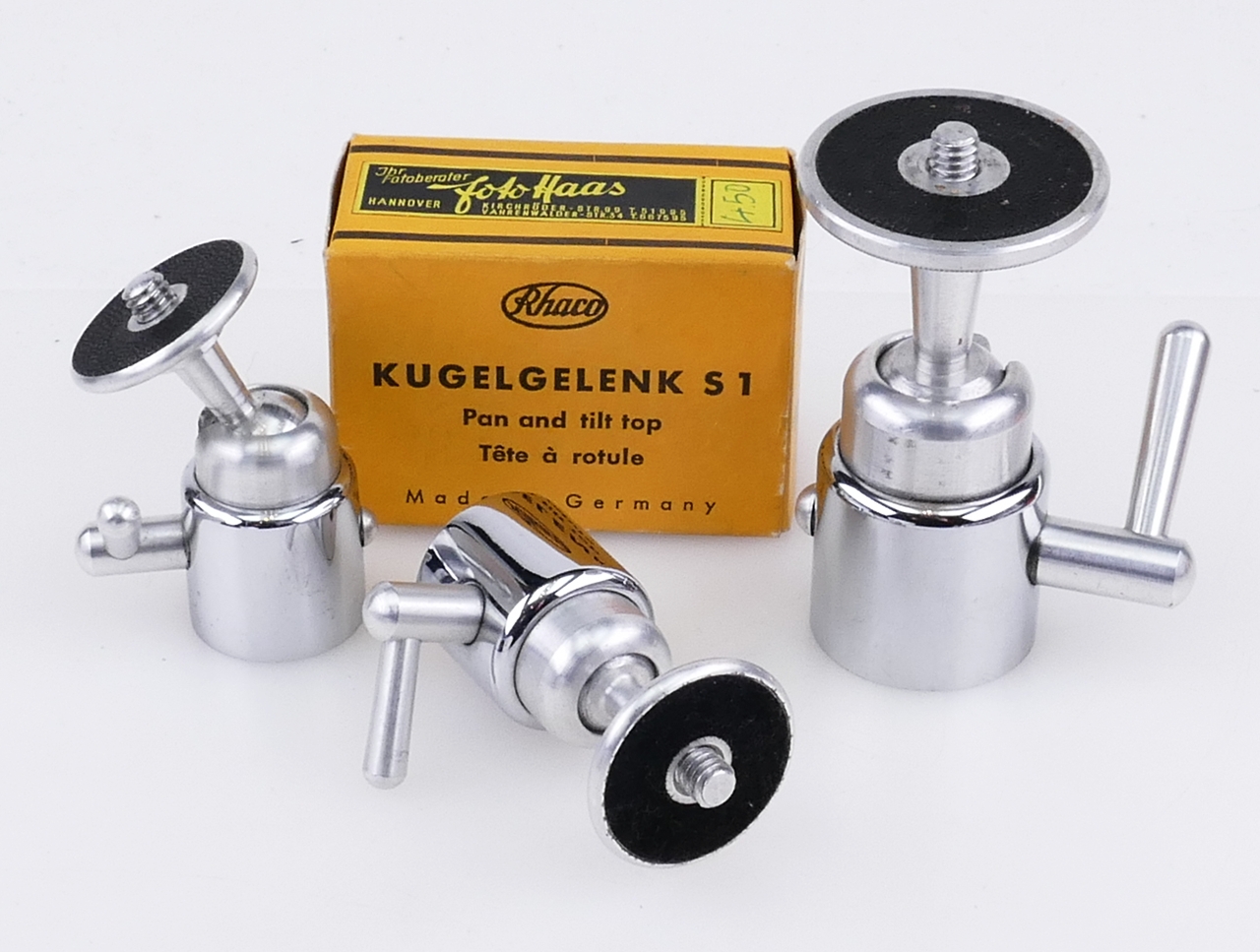

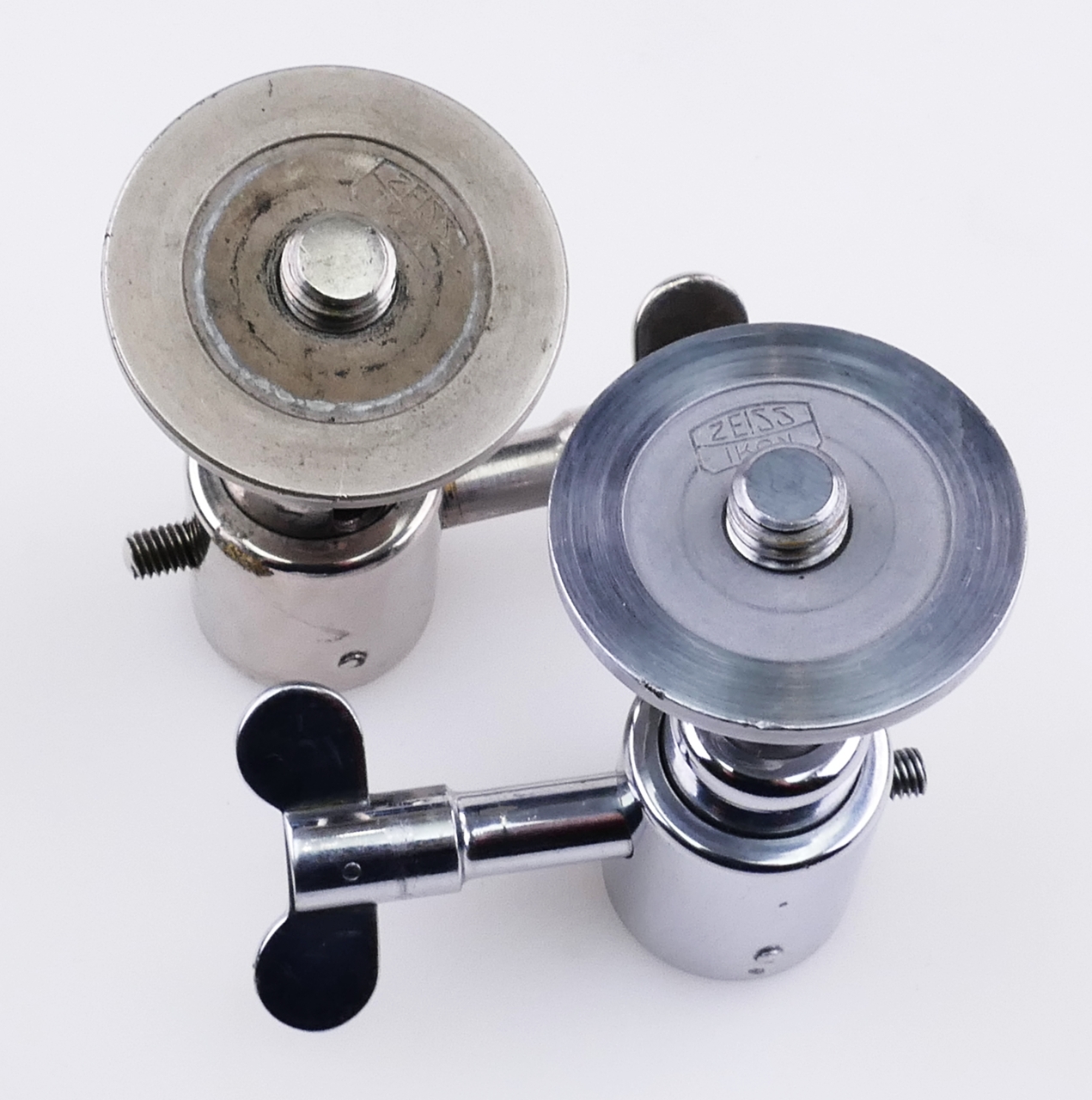

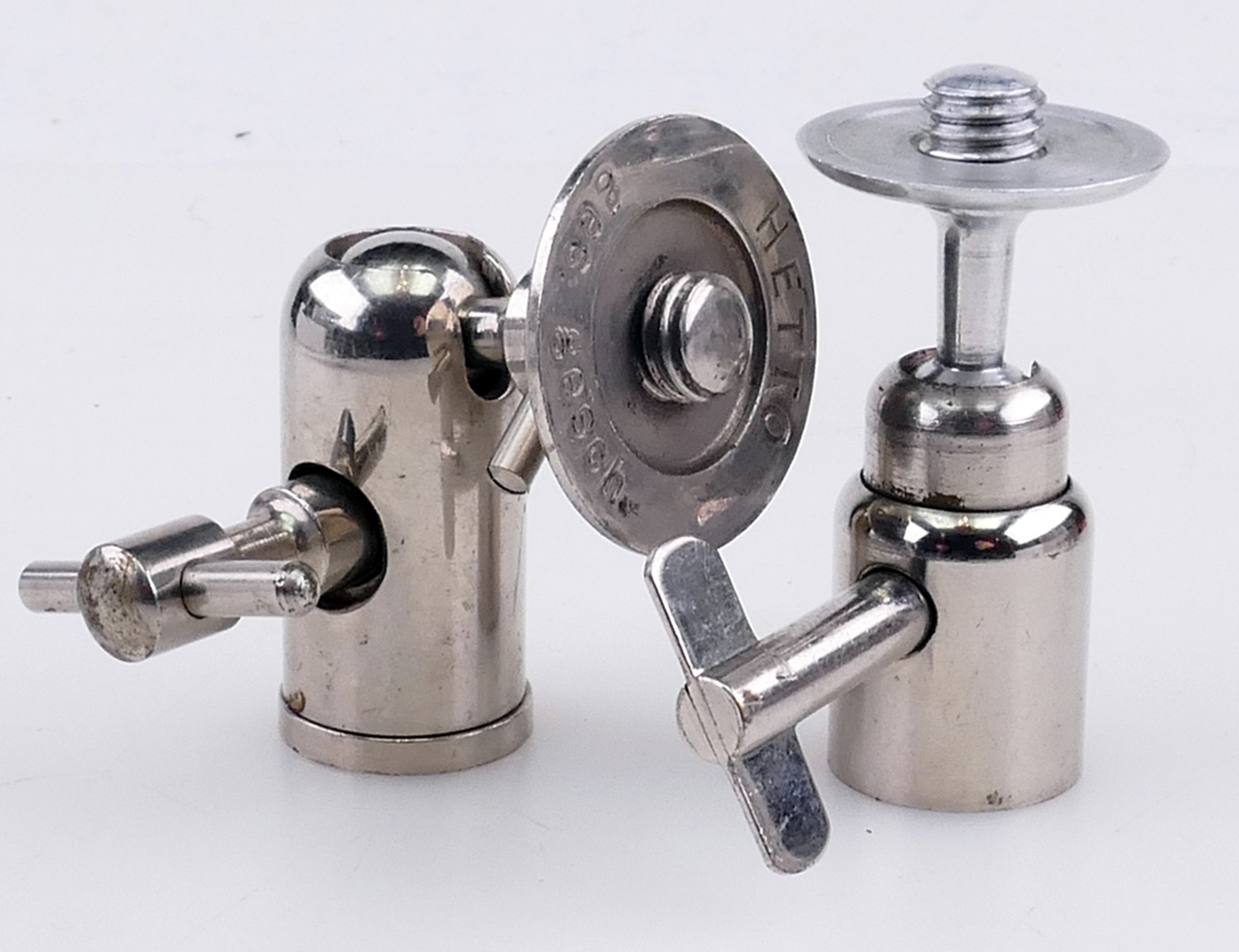

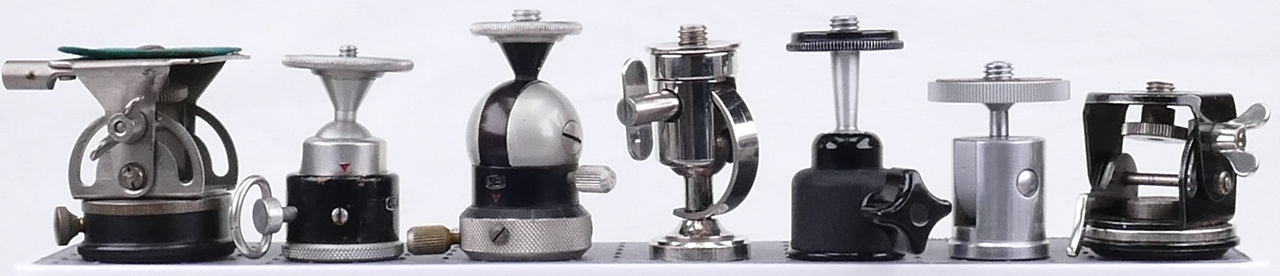

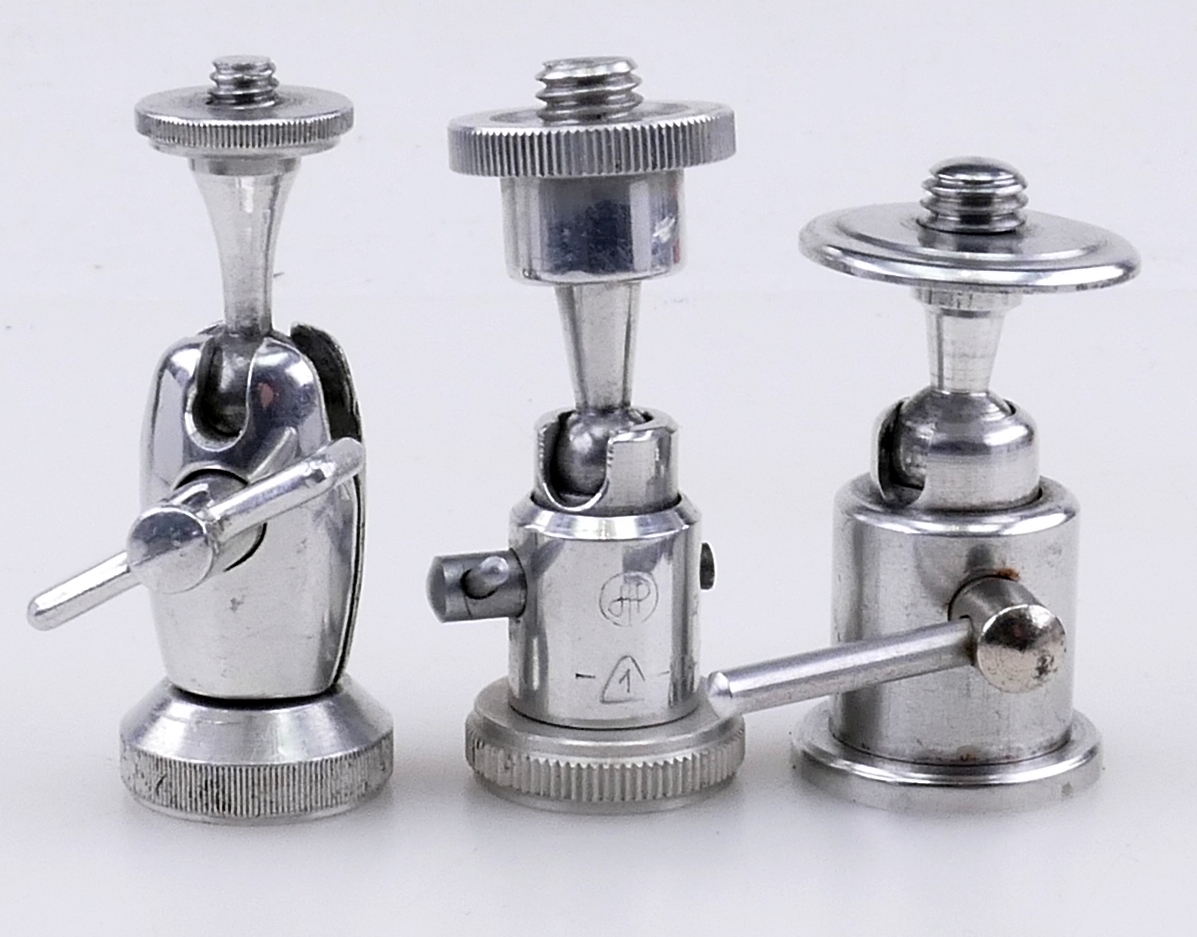

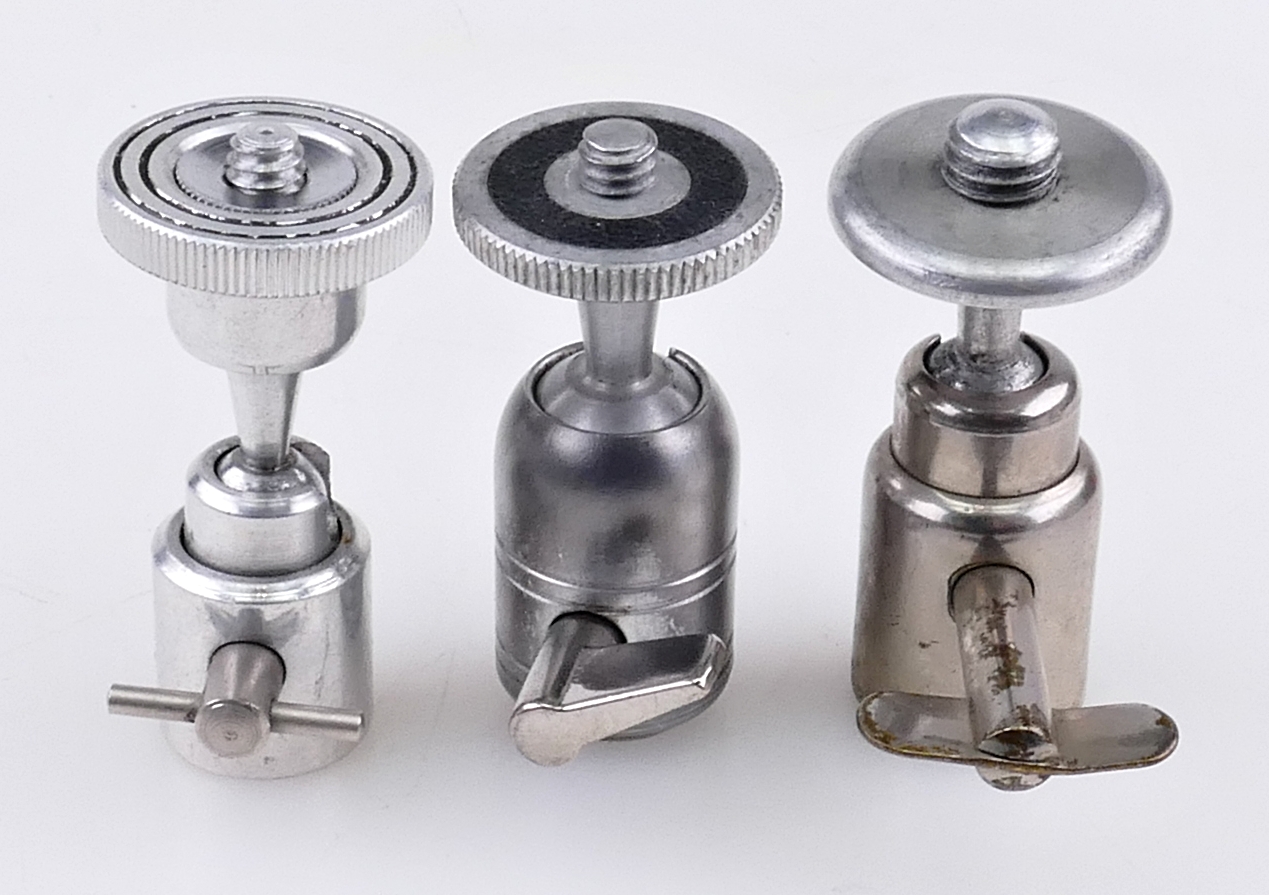

 Drehen - Schwenken - Kippen. Das geht einfach mit einem Kugelkopf. Die gibt es schon sehr lange und sie sind durchaus ansehenswert. Aufgrund des angesammelten Umfangs werden aber nur einige alte, und Modelle von Linhof gezeigt. Hier die alten Kugelköpfe.

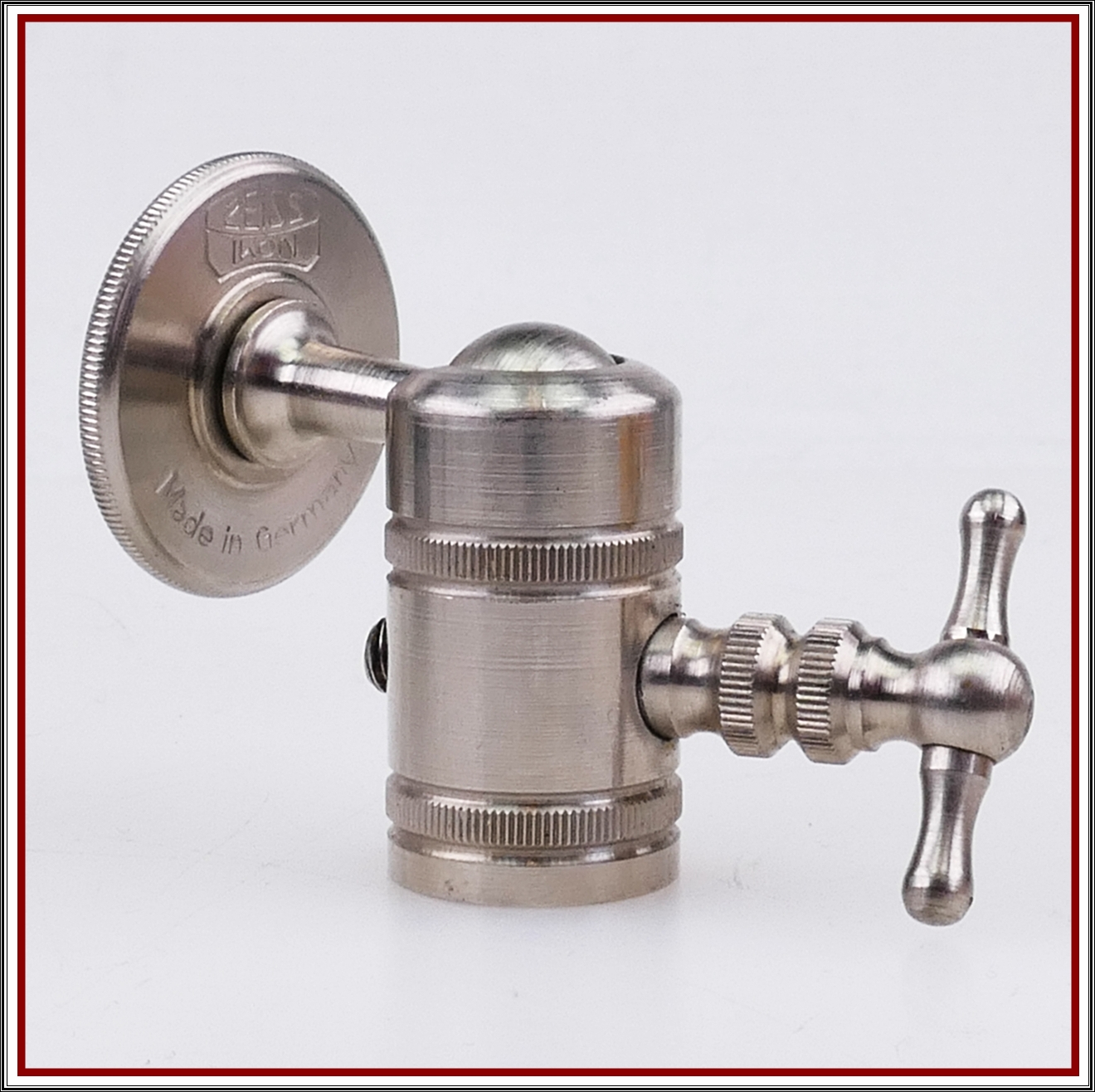

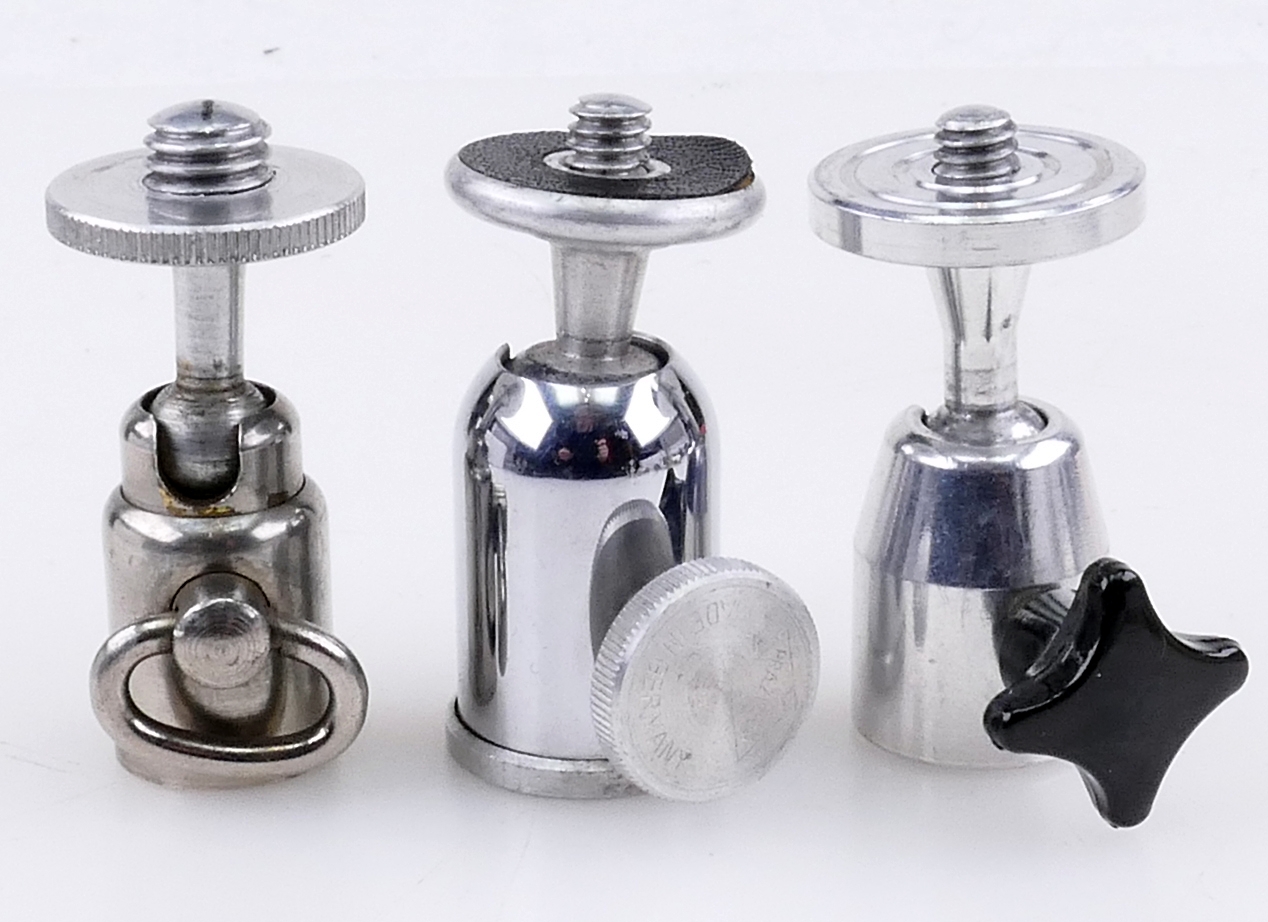

 Die oft unbeachteten, sehr alten kleinen Helfer mal näher betrachtet - macht ja sonst kaum einer.



 Nachkriegs- und Professionelle Modelle - Beispiel Linhof In den 50er und 60er Jahren kam man an Linhof nicht vorbei, wenn es um professionelle Stativtechnik ging.

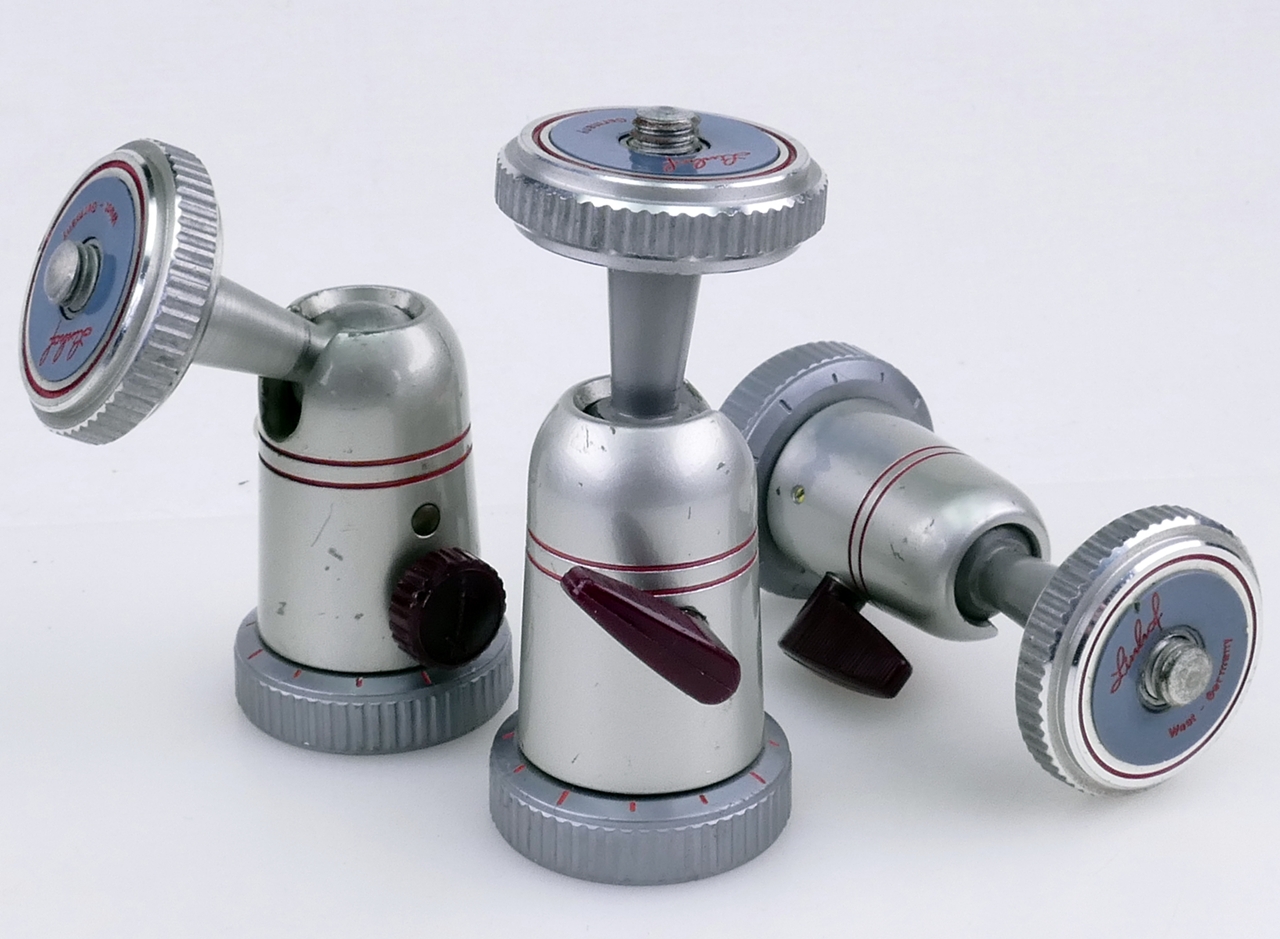

 Zuerst war die Lackierug silbergrau, später das typische Linhof - Grau.

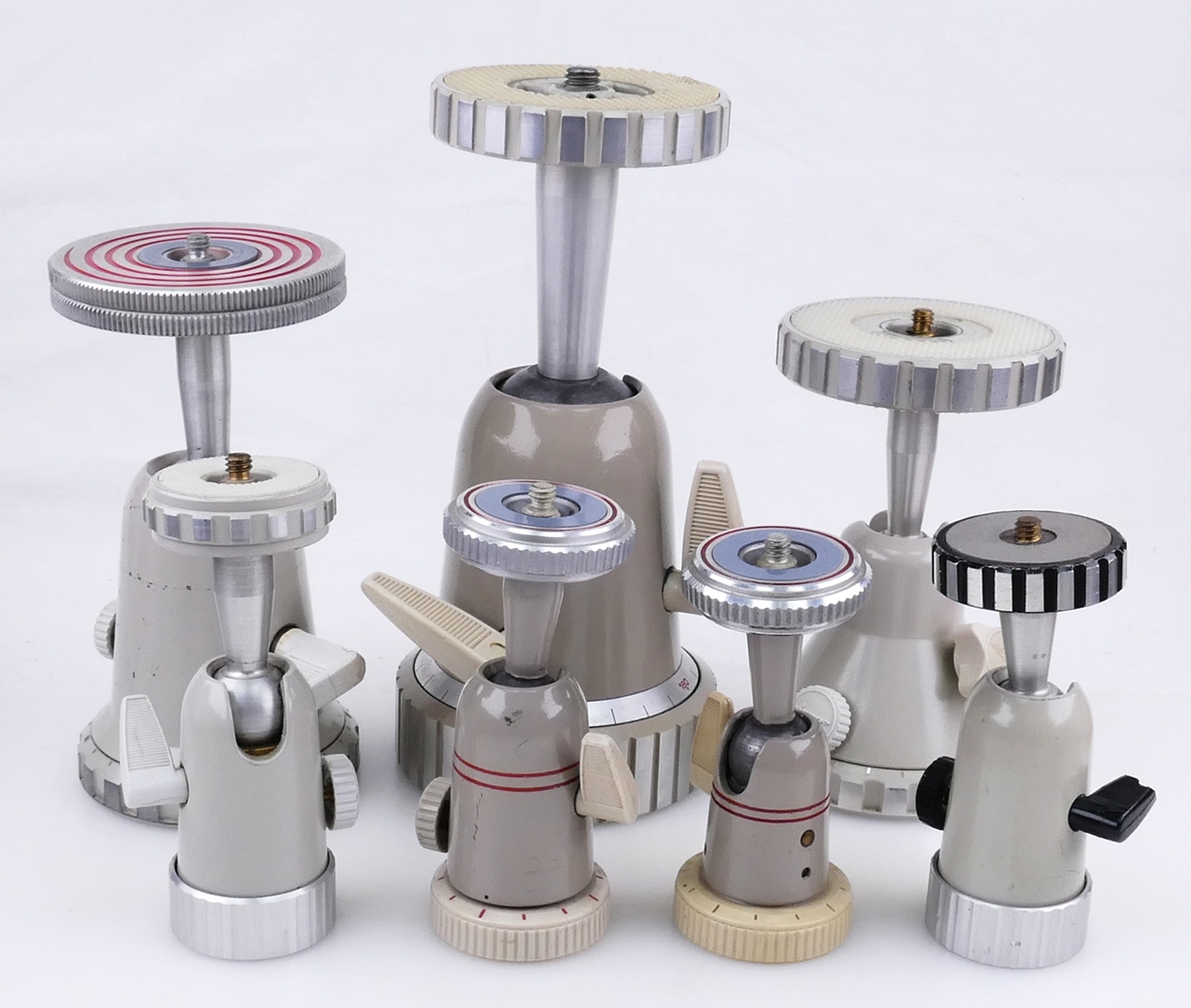

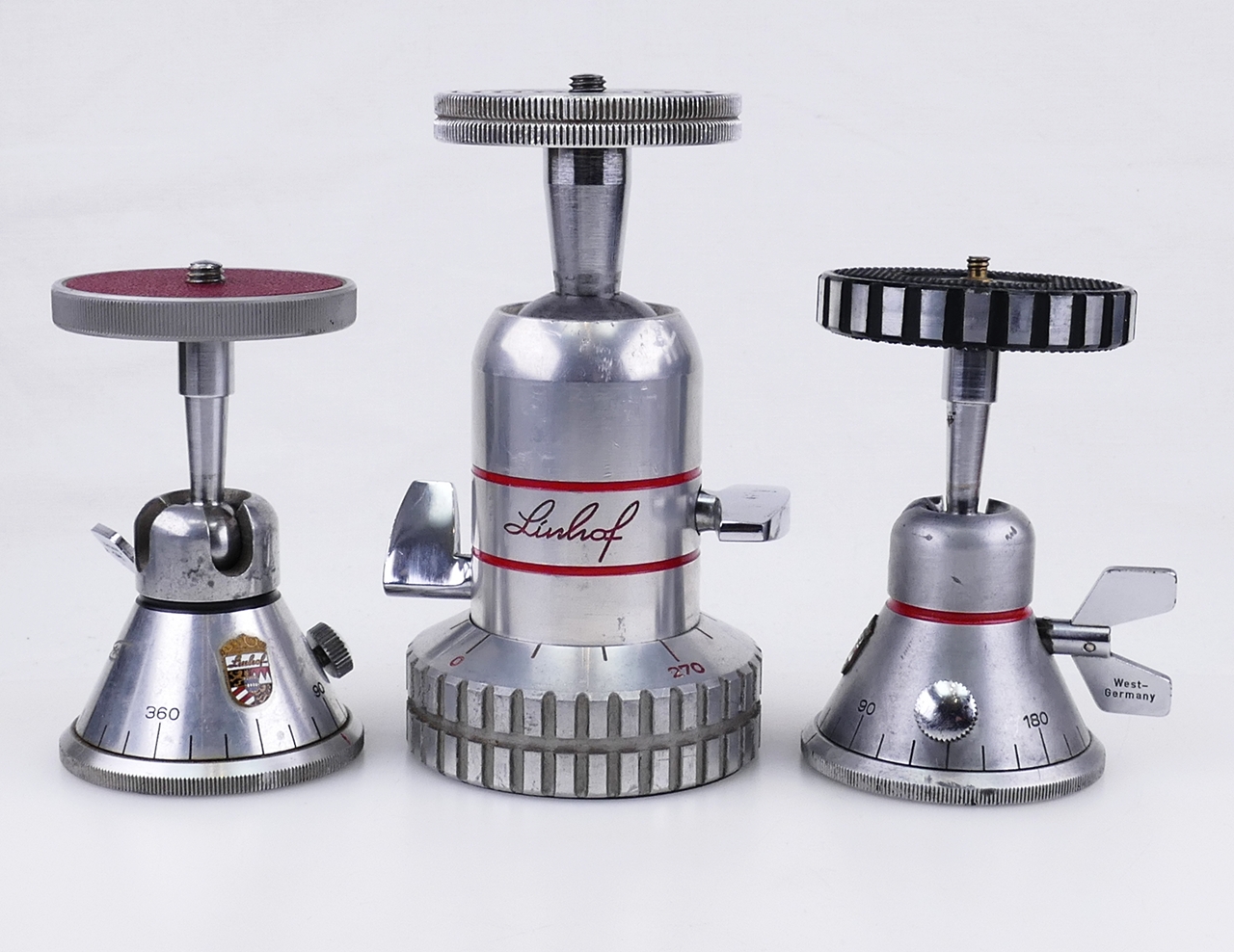

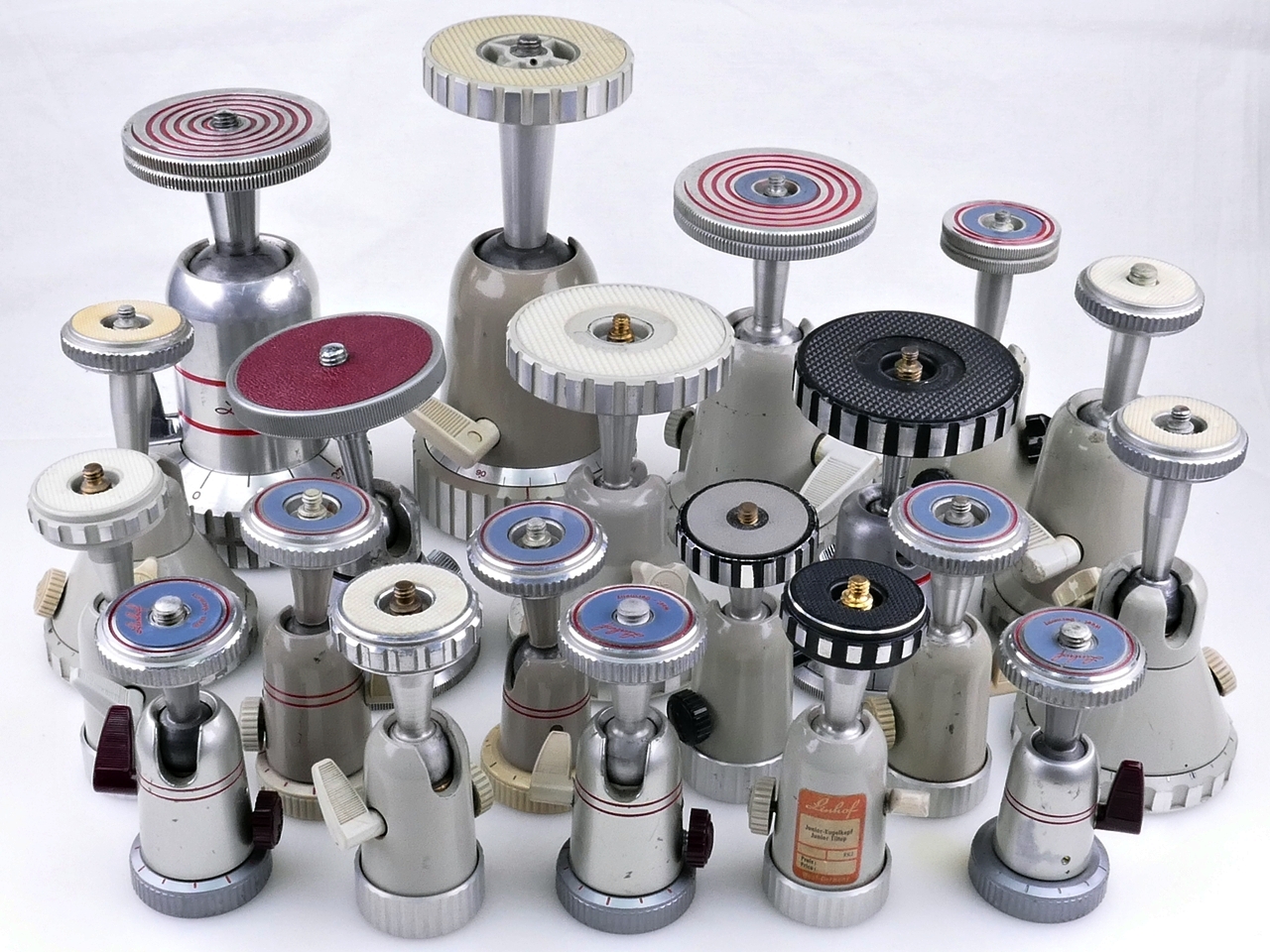

 Große Kugelköpfe mit Panoramafunktion und Skala. // Typisch, die belederten Unterseiten. // Ein Größenvergleich.

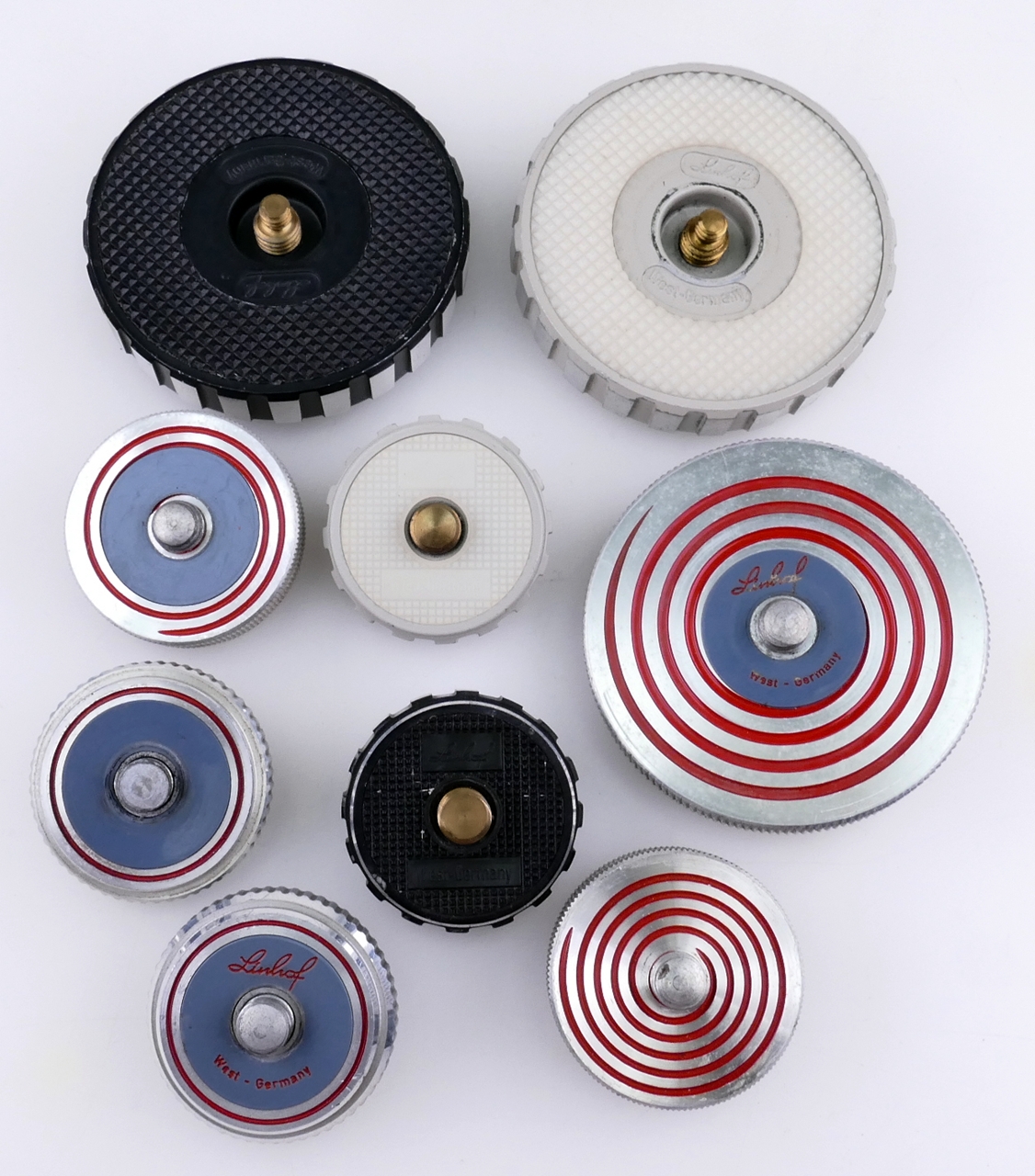

 Geniale Linhof Wechselteller. // Montagearme für Technika Kameras. // Doppelkugel - Gelenk für maximale Verstellungen.

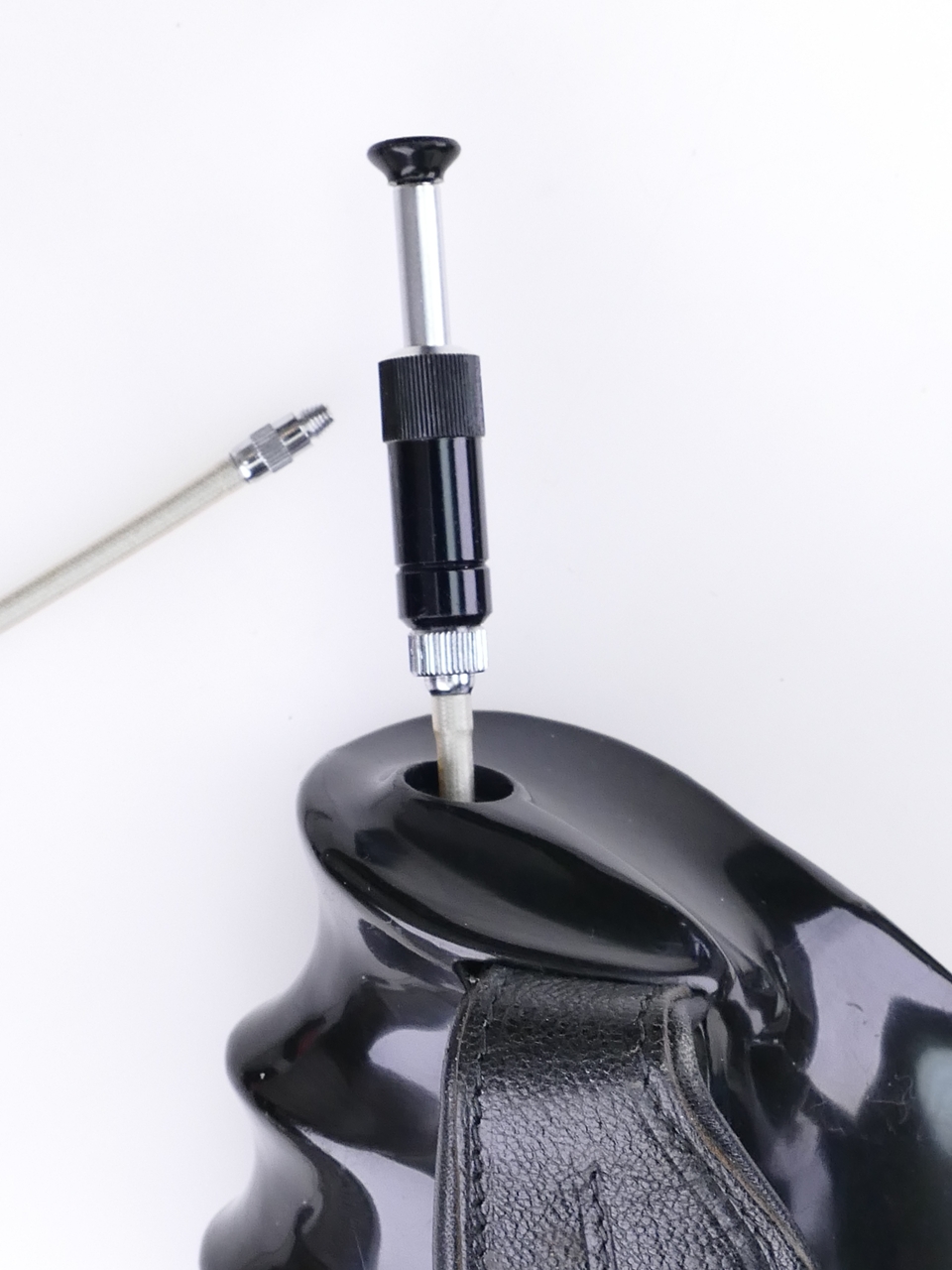

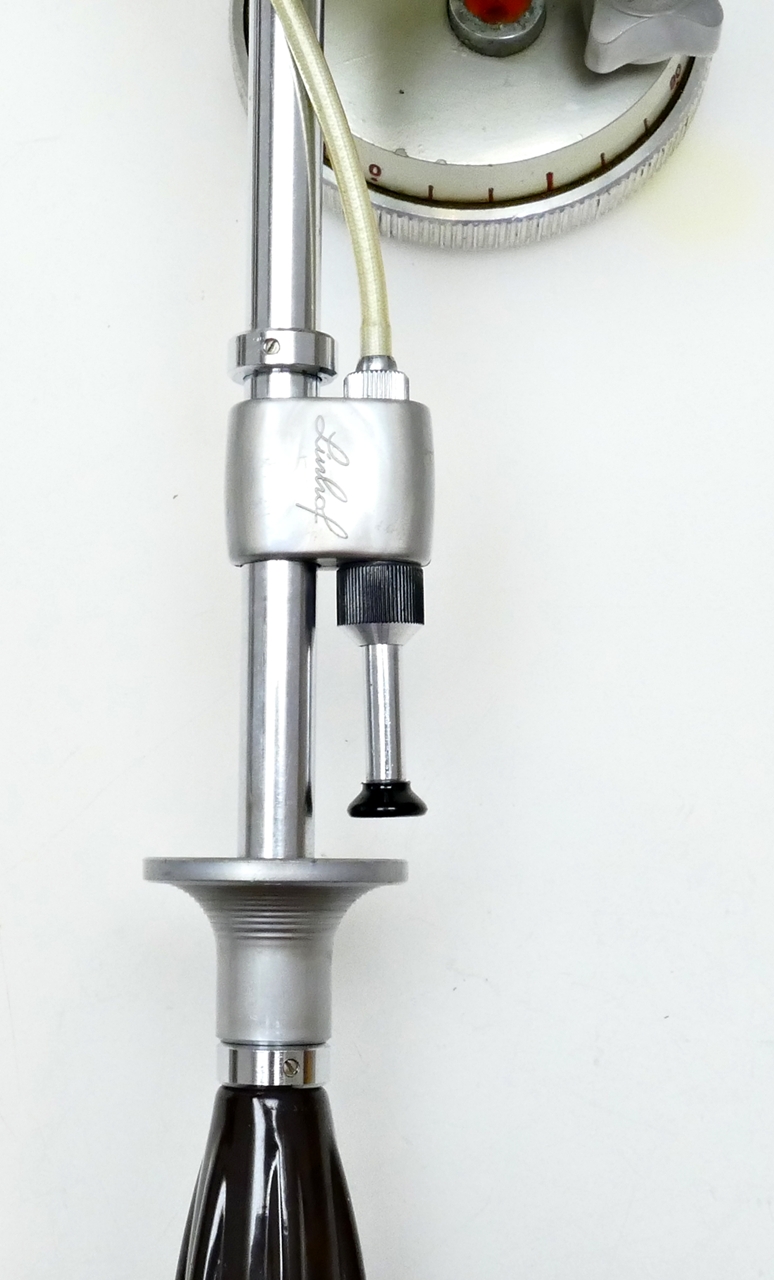

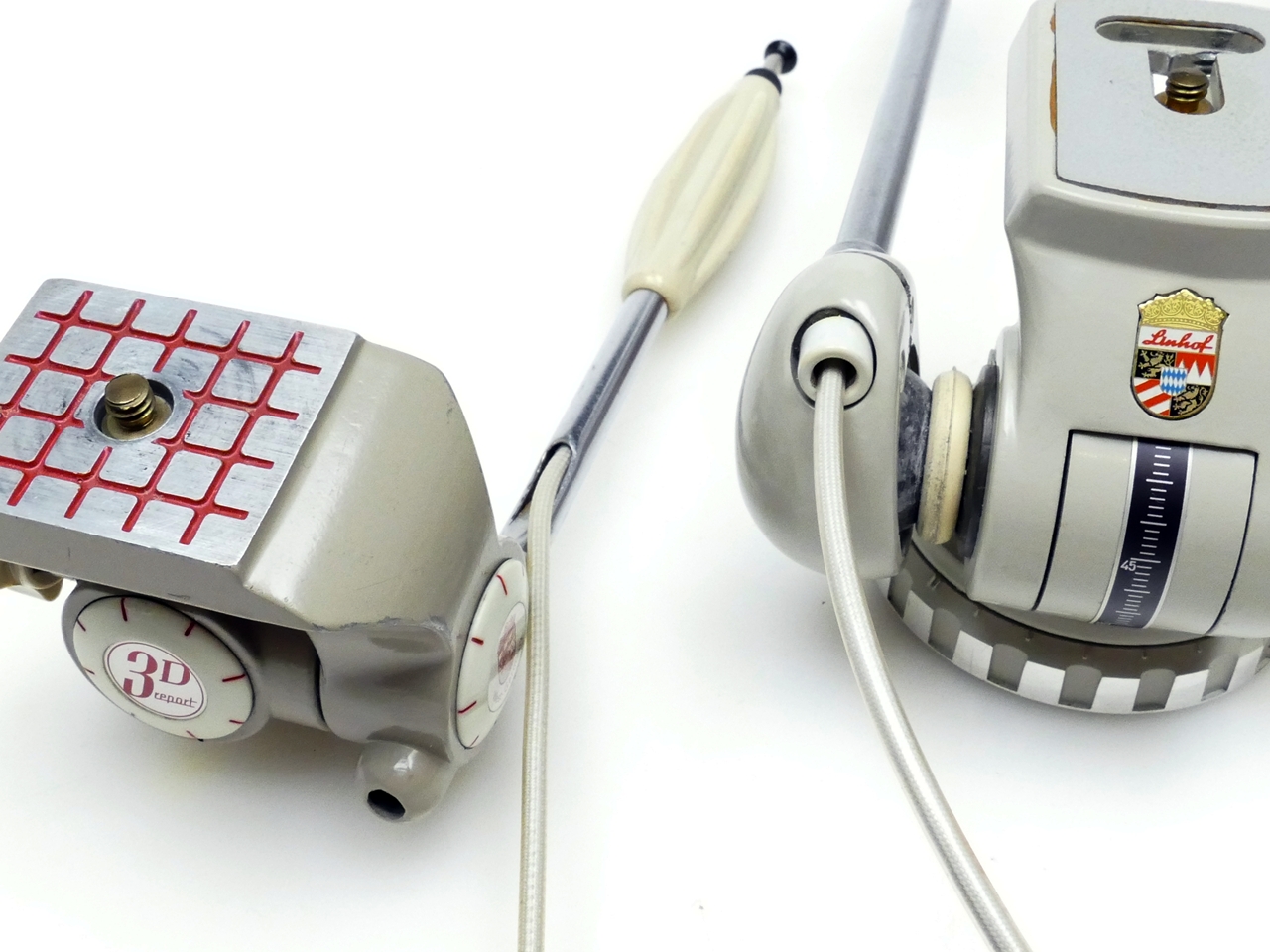

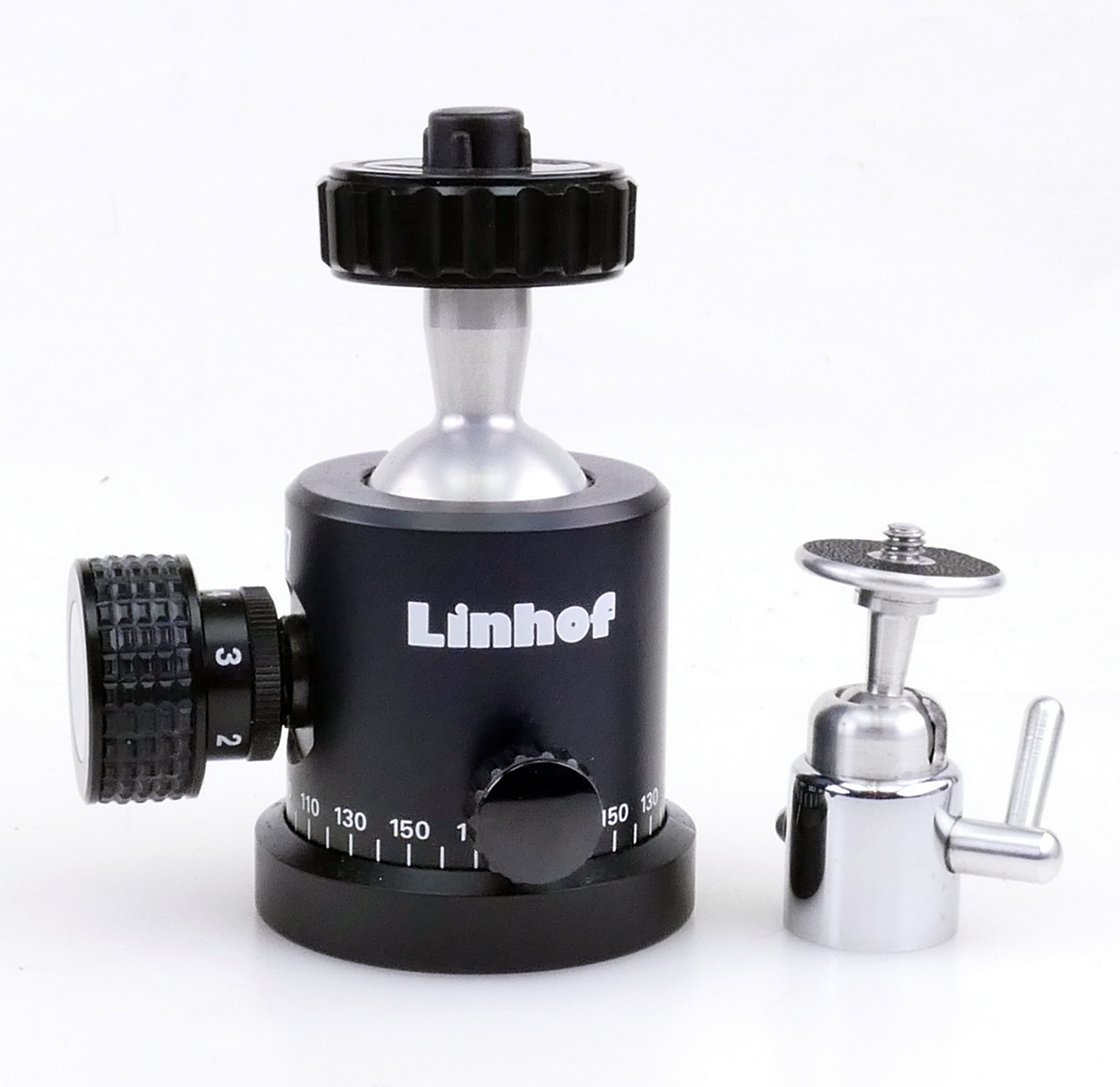

 Mit den Handgriffen etlicher Stativköpfe wird auch der Drahtauslöser bedient. // Linhof baut immer noch Kugelköpfe.

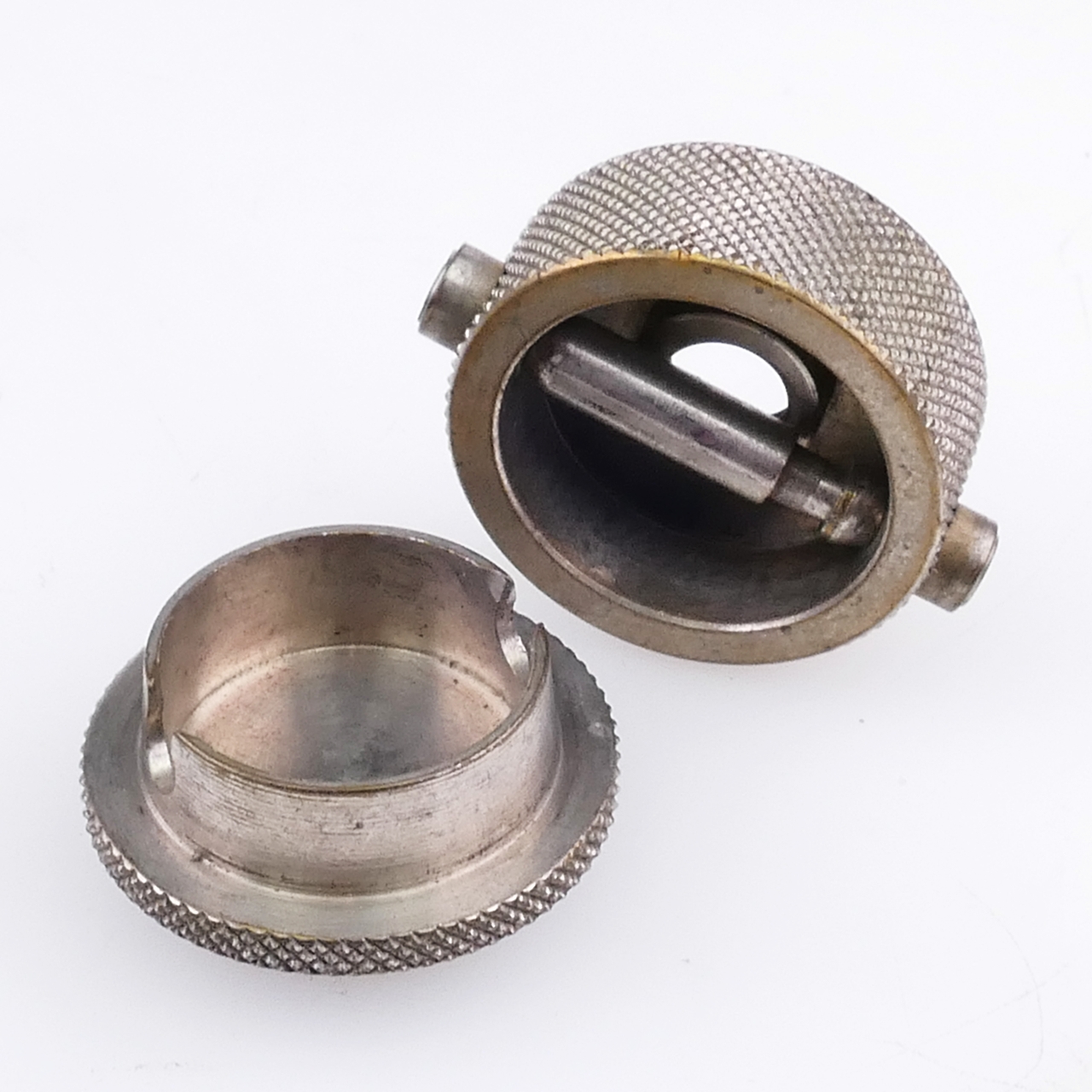

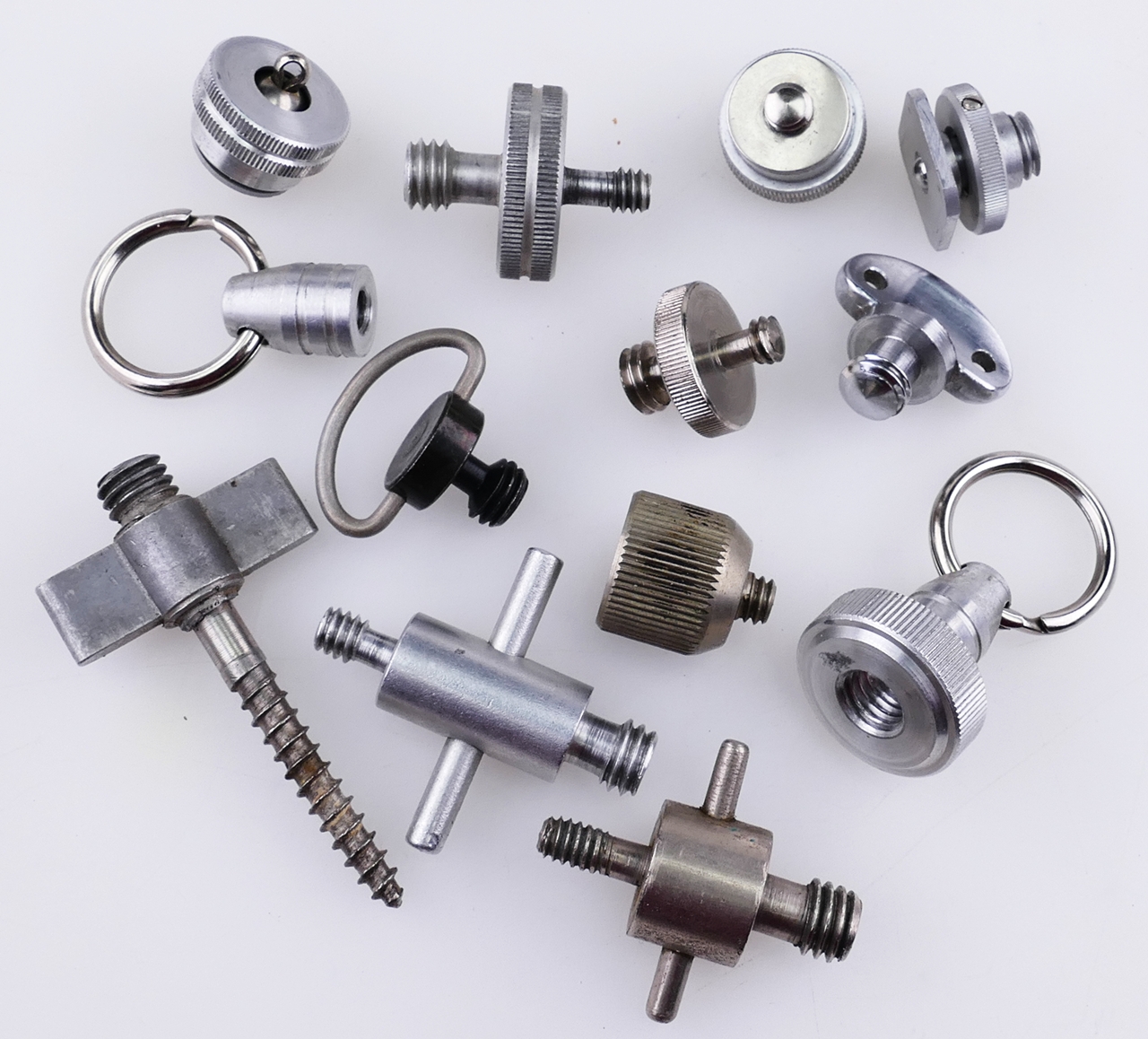

 Sonderfall Linhof Auf die Abbildung der vielen Linhof Stativköpfe gehe ich nicht weiter ein. Es würde diesen Rahmen sprengen. Das gilt auch für die unzähligen Stative von Linhof, von denen etwa 50 Stück vorhanden sind. Was es sonst noch so gab Endlich mal die Kleinteile sortiert. Kameraschrauben und Adapter gibt es in diversen Versionen.

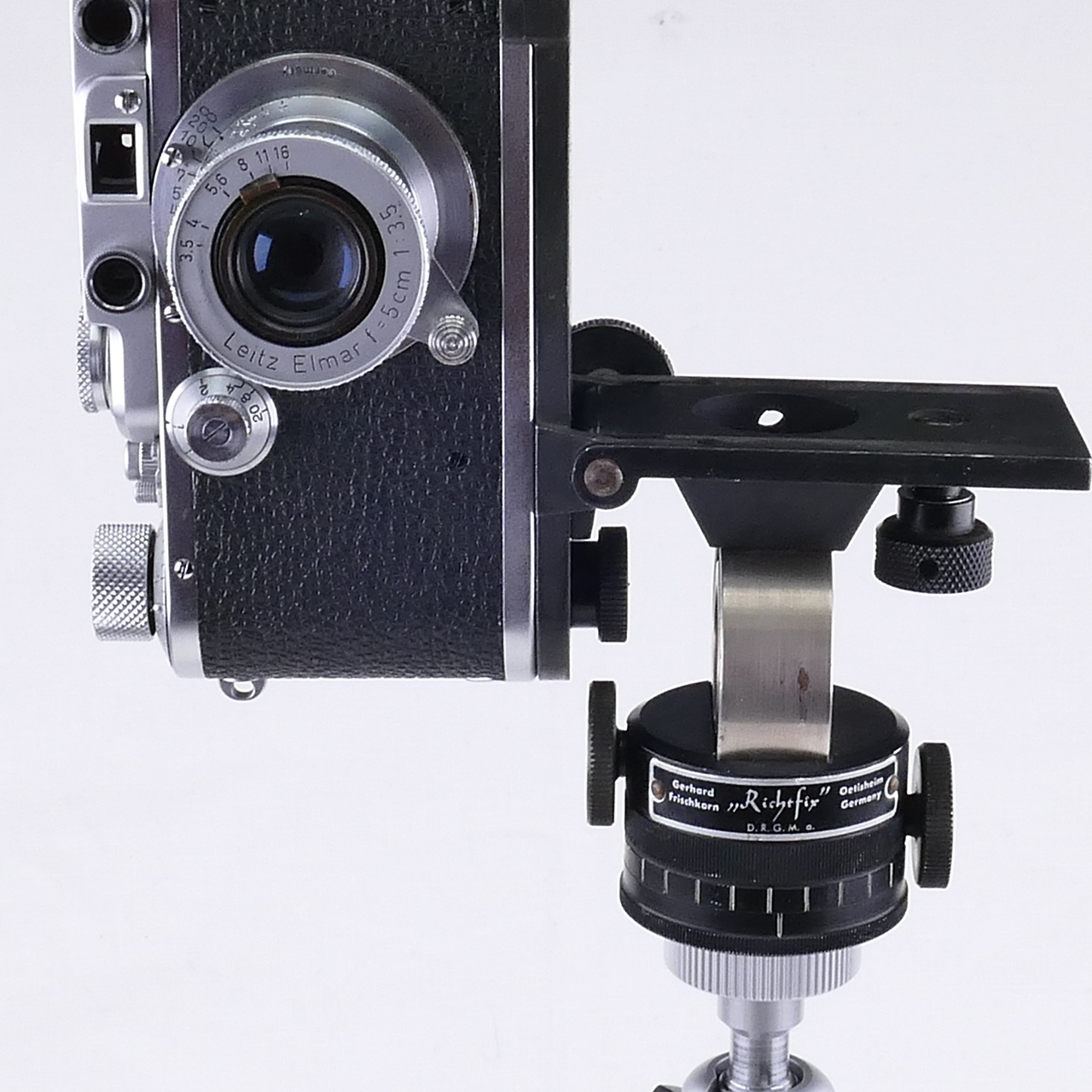

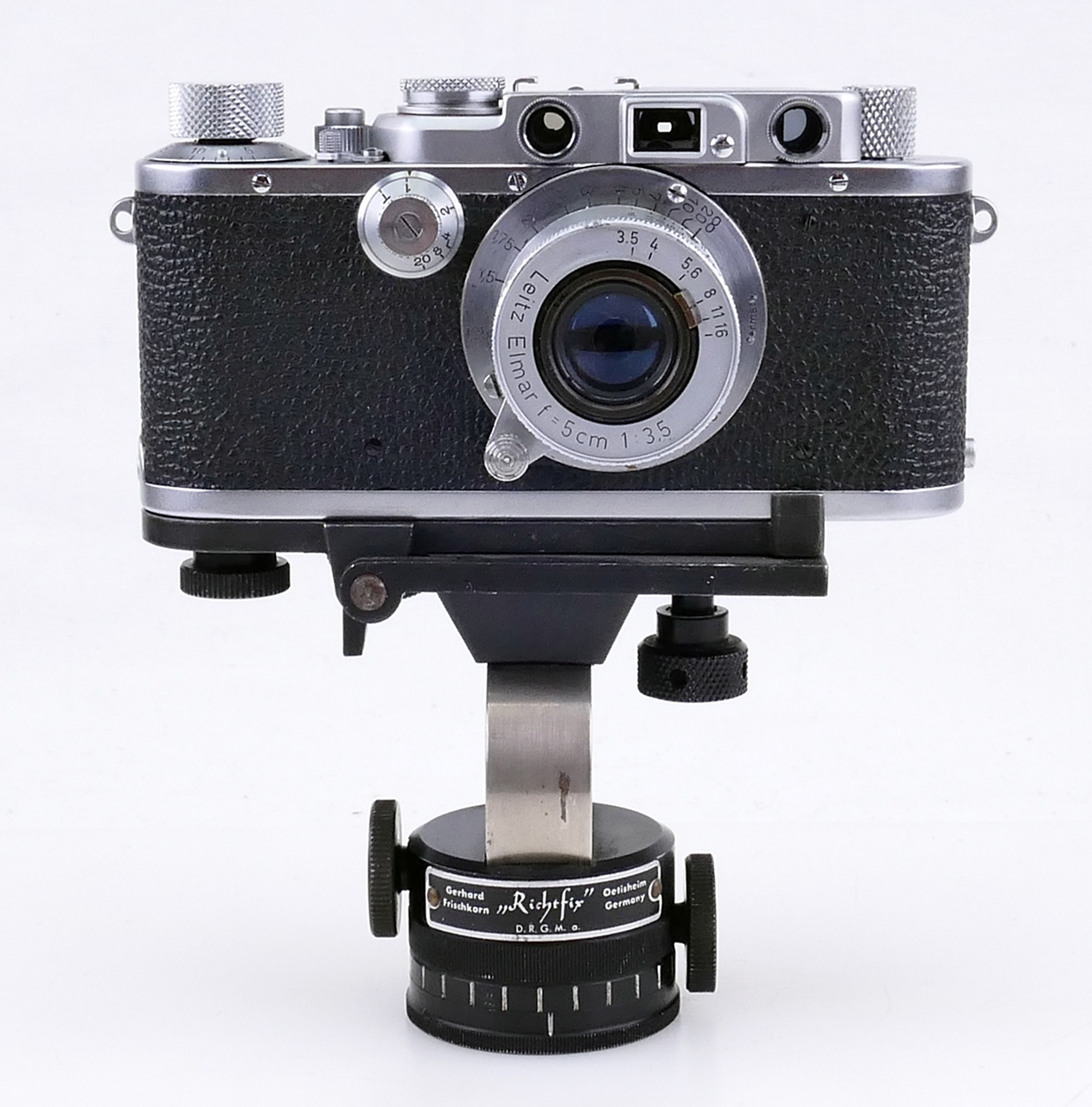

 Richtfix von Gerhard Frischkorn - speziell für Leica - Kameras. Mit Klapp- Schwenk- und Panoramafunktion.
 Stereobasis - geniales Bauteil für Stereoaufnahmen mit einer normalen Kamera. Unbekannter Hersteller.

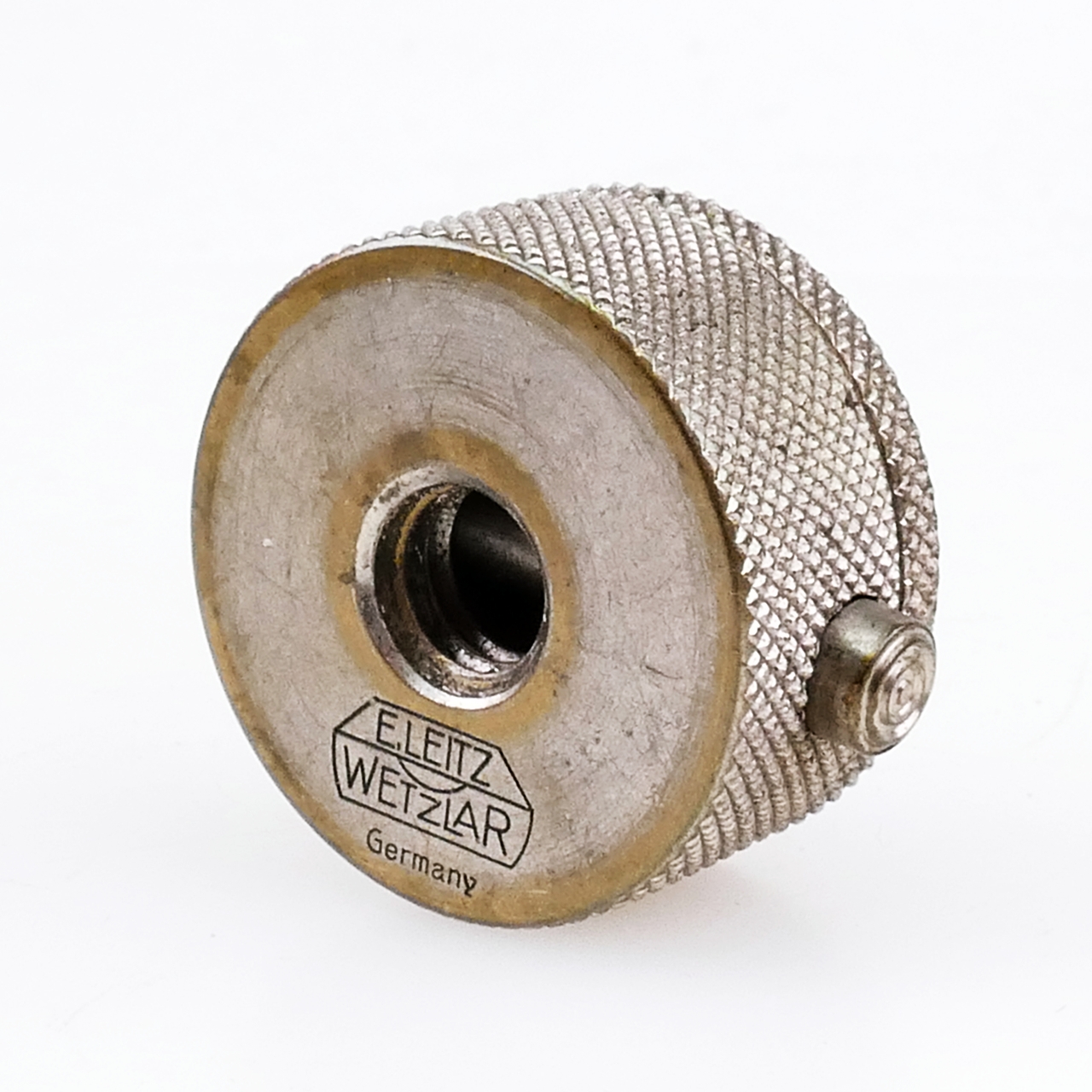

 Seltene, kleine Schnellkupplung von Ernst Leitz Wetzlar.

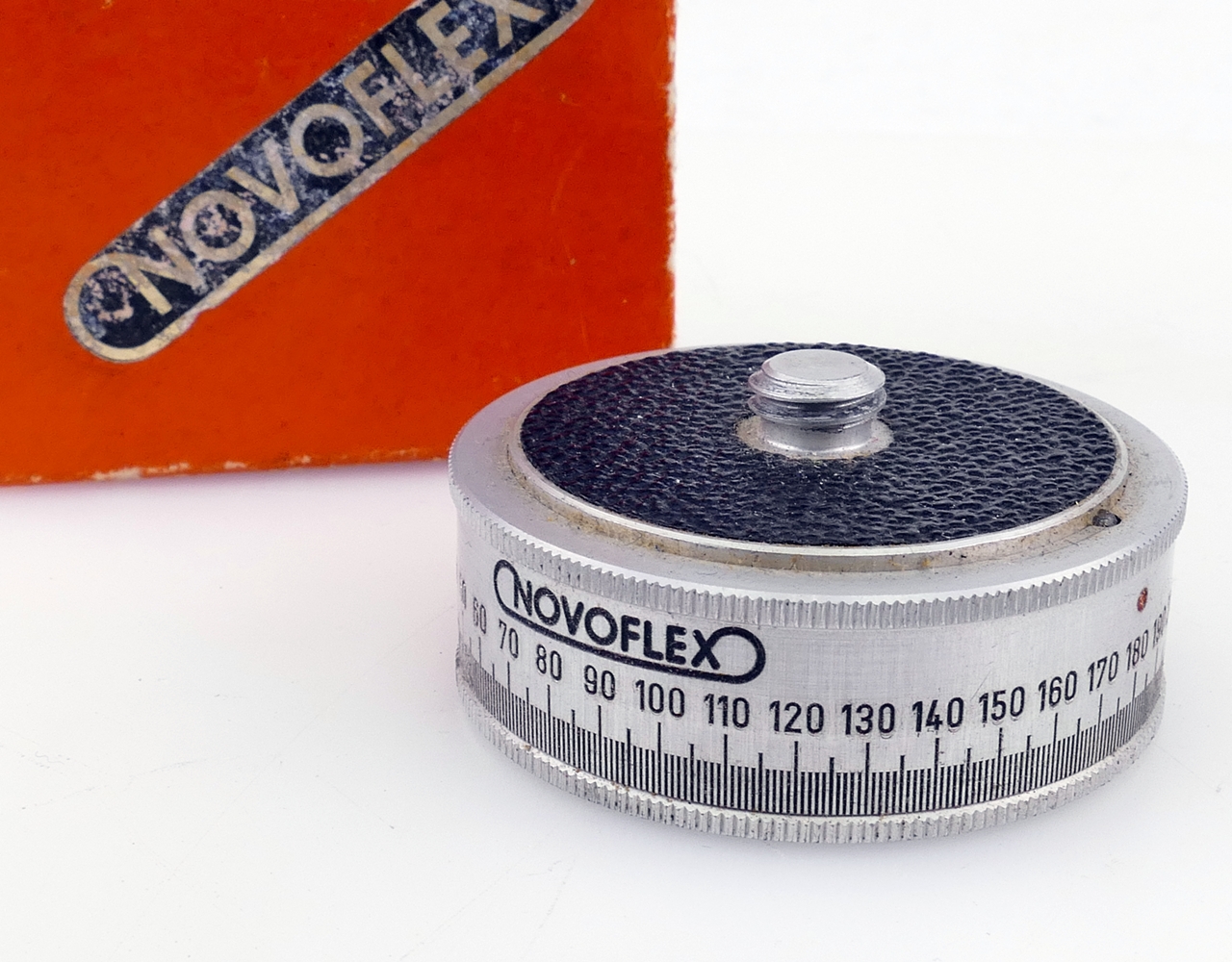

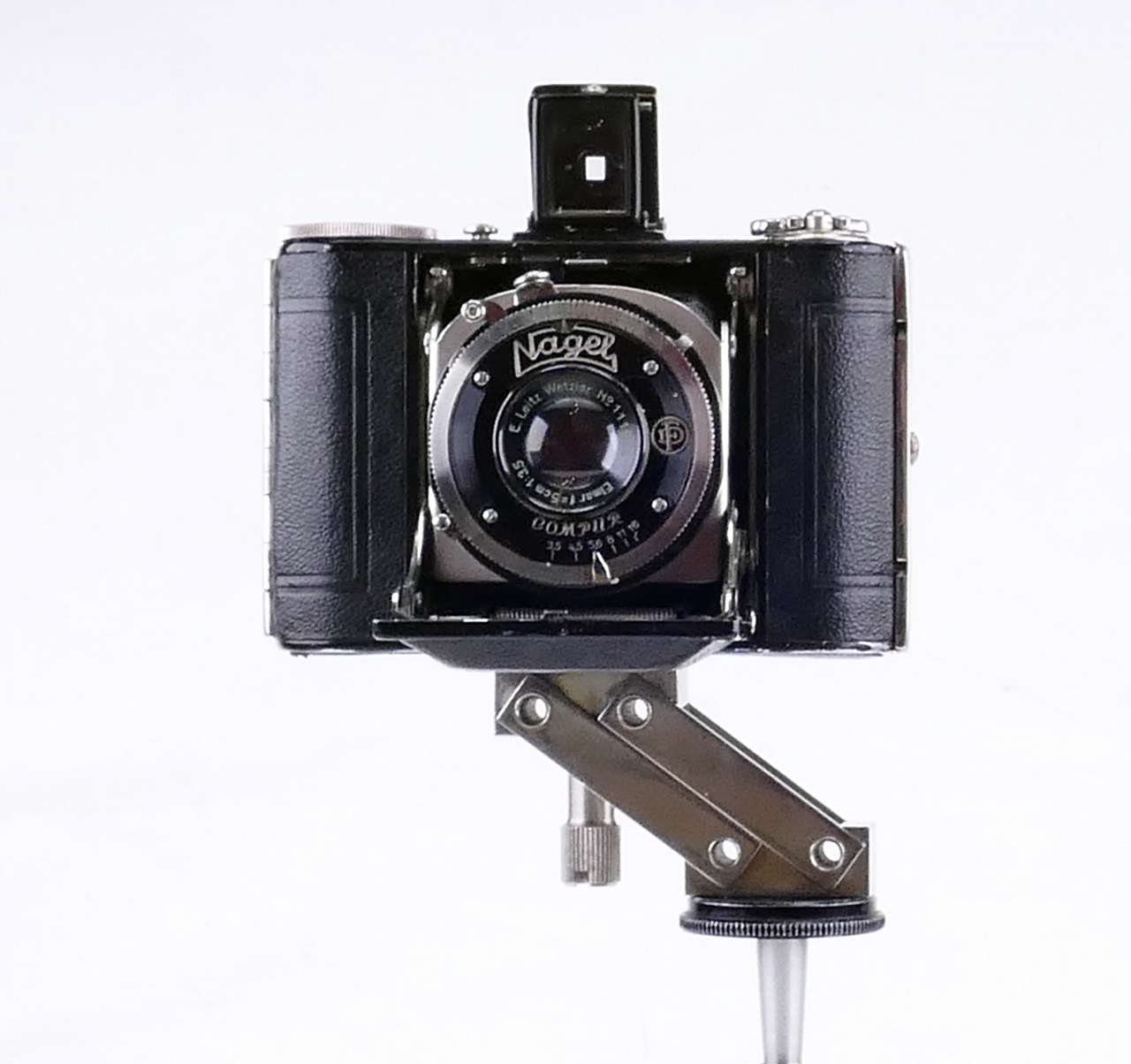

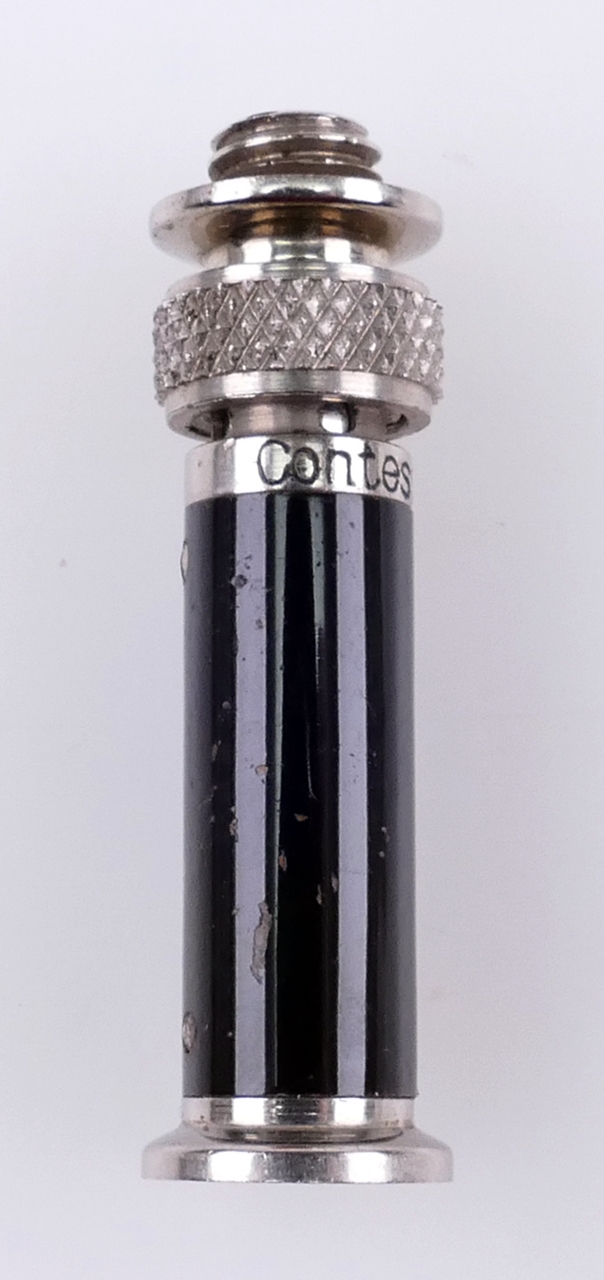

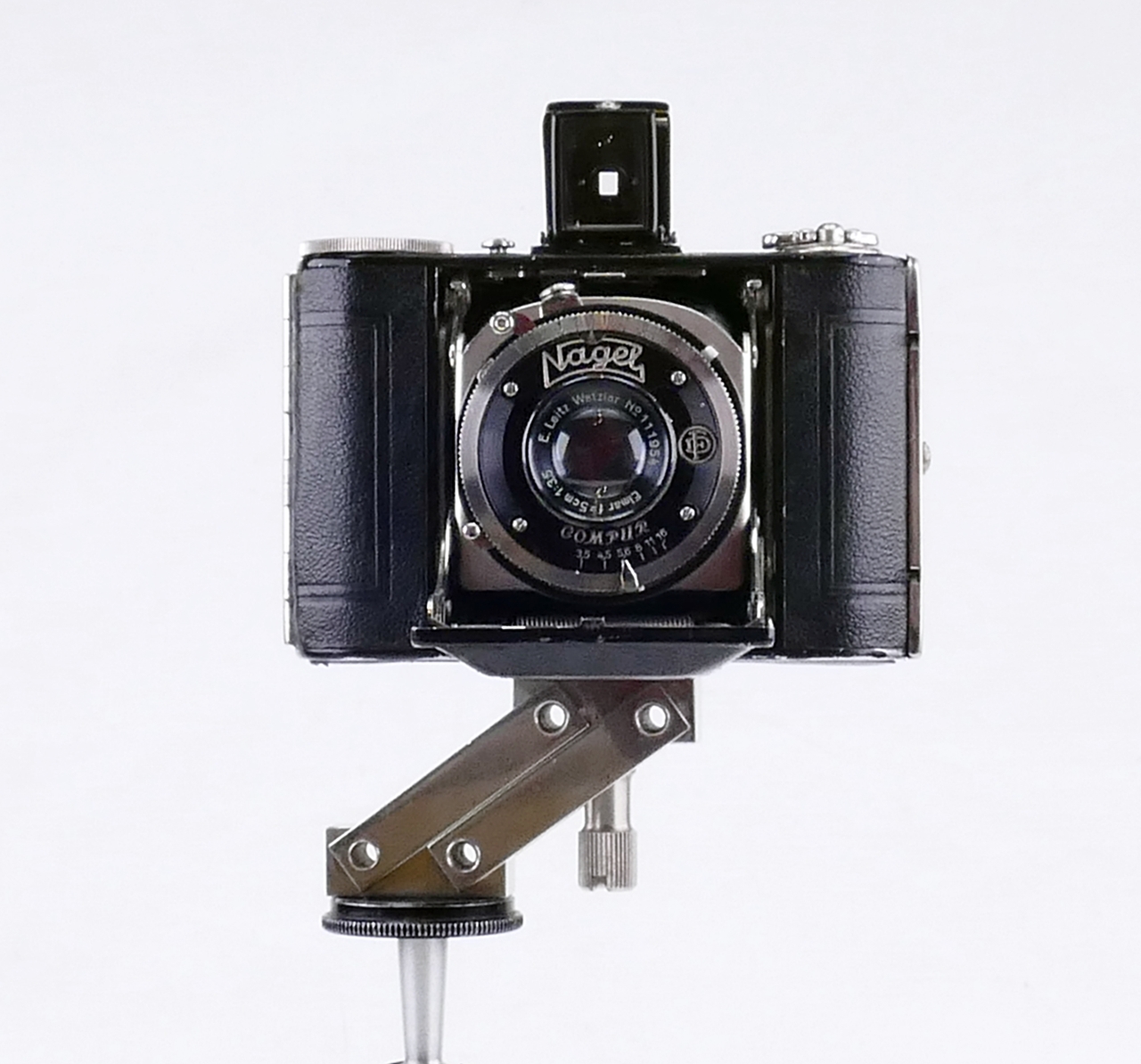

 Schöne Verlängerung von Contessa Nettel. // Novoflex Panarama mit gradgenauer Einteilung. // Schwenk- Neigekopf.

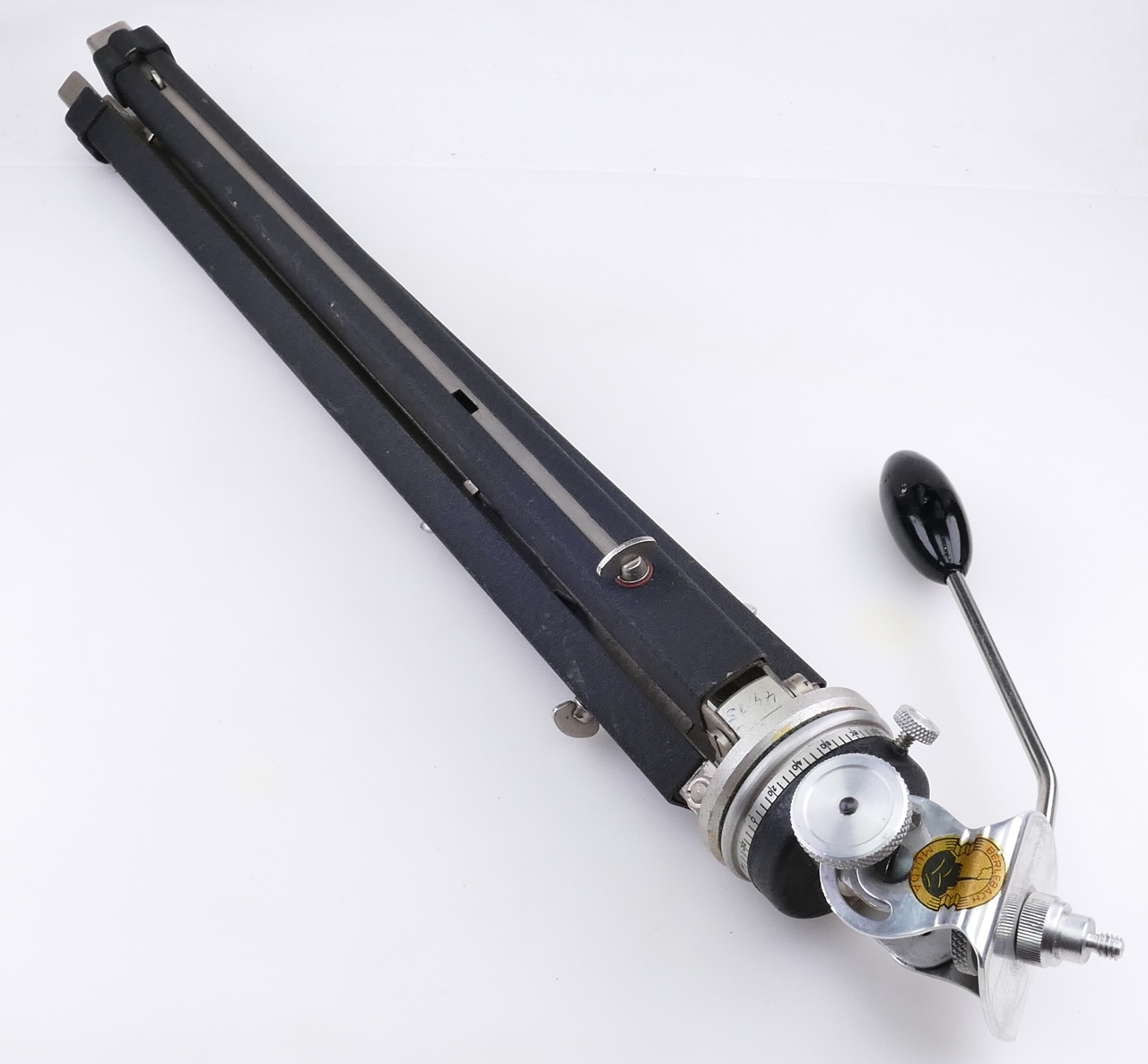

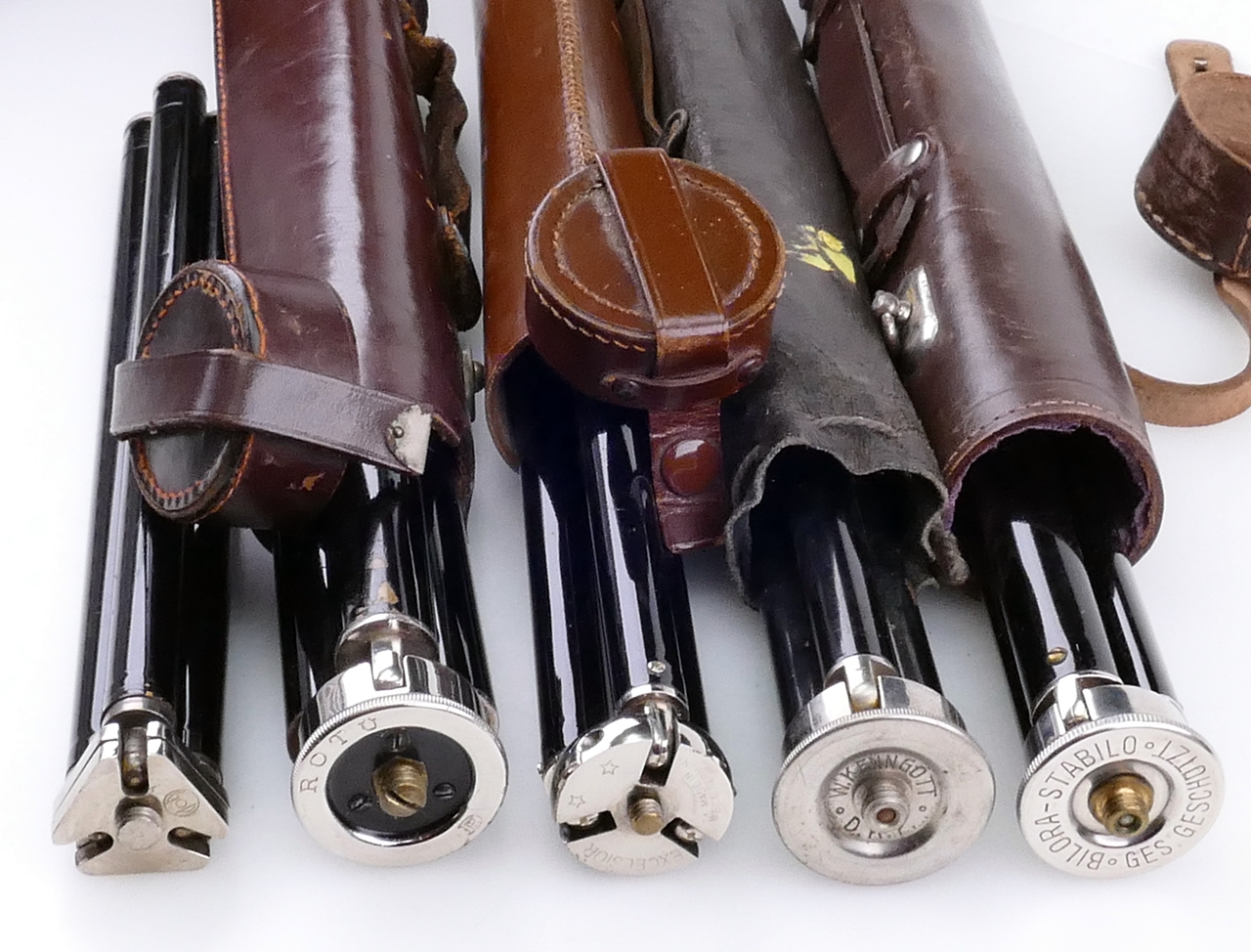

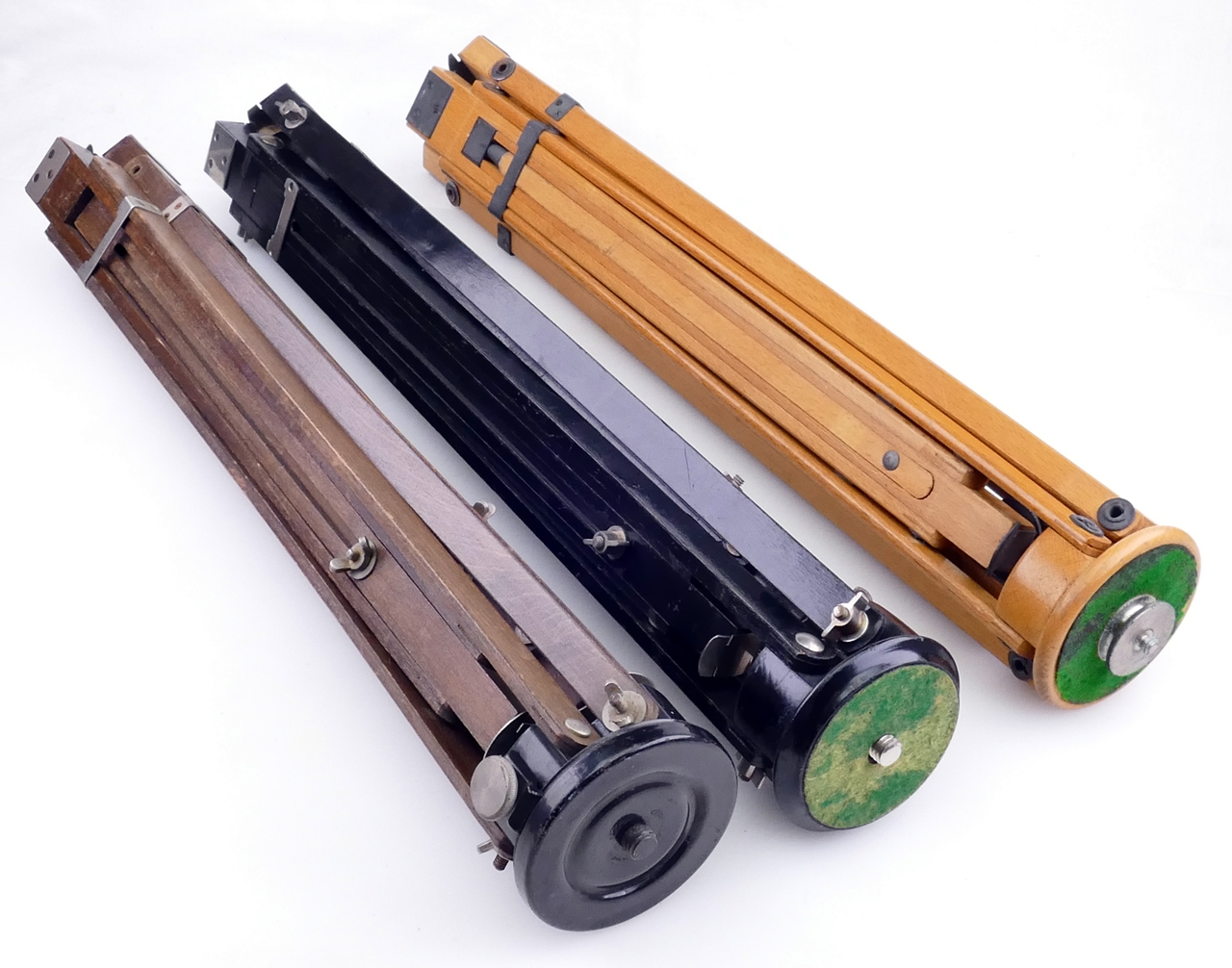

 Stative und Klemmen Obligatorisch gehören natürlich die alten Stative dazu. Die Berlebach sind heute gesuchte Flohmarktartikel.

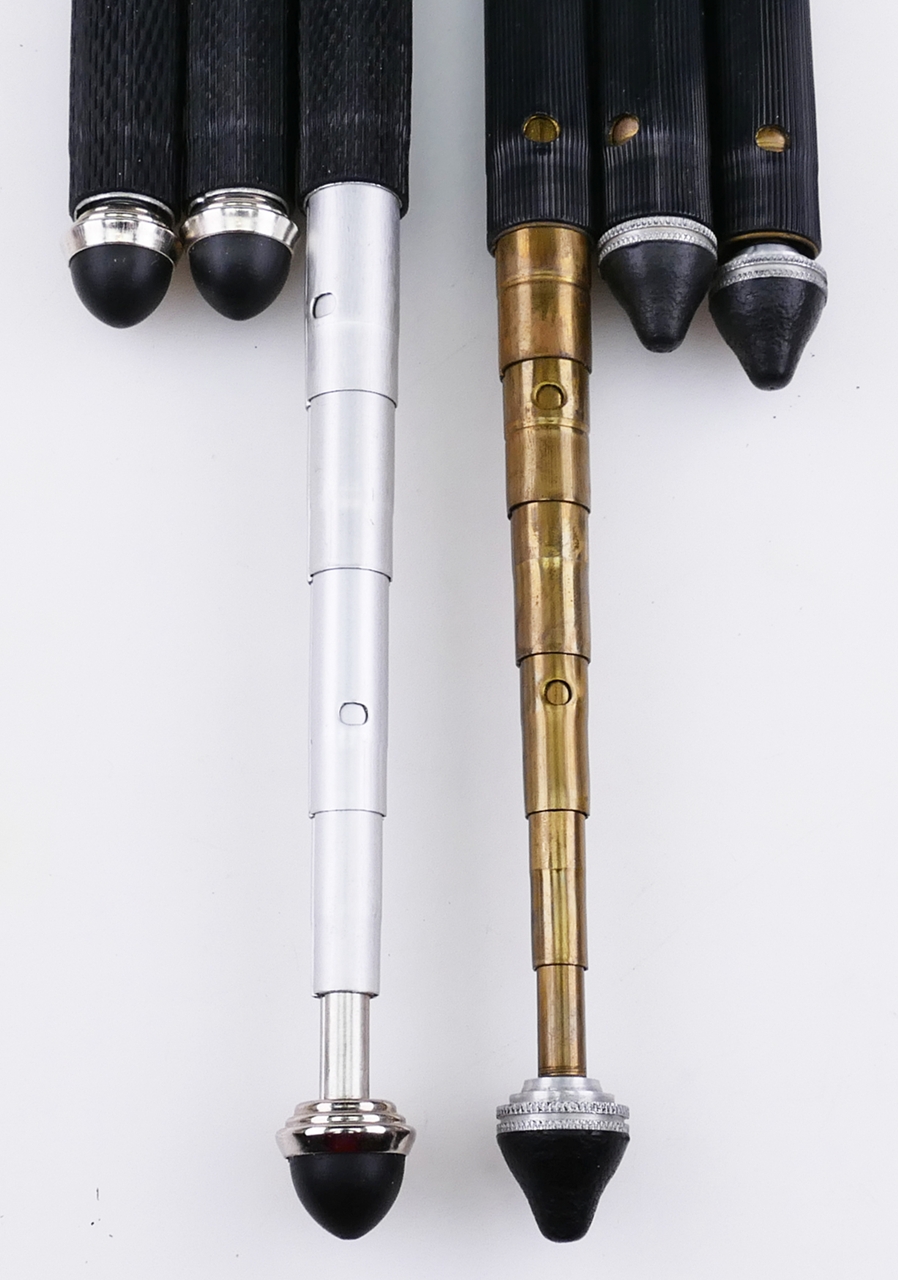

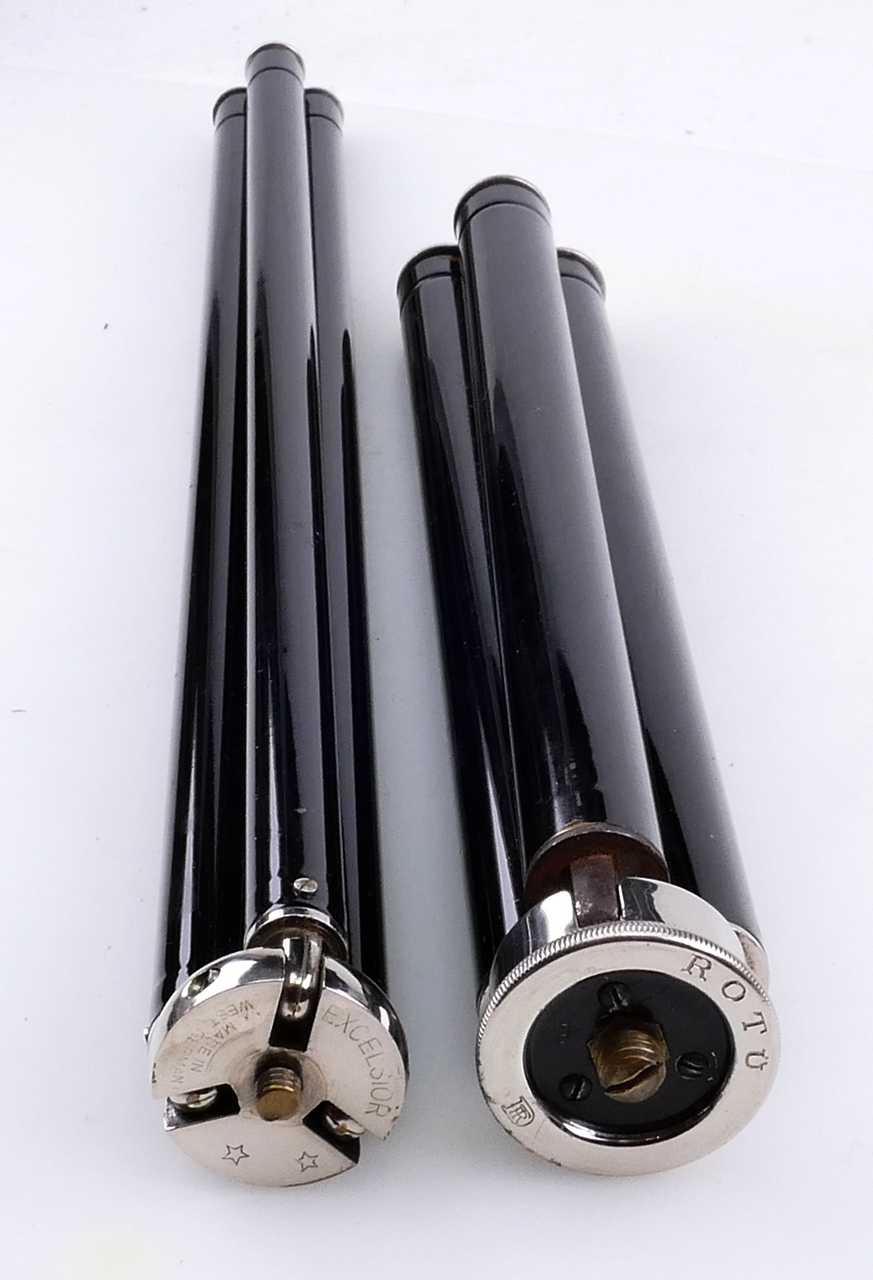

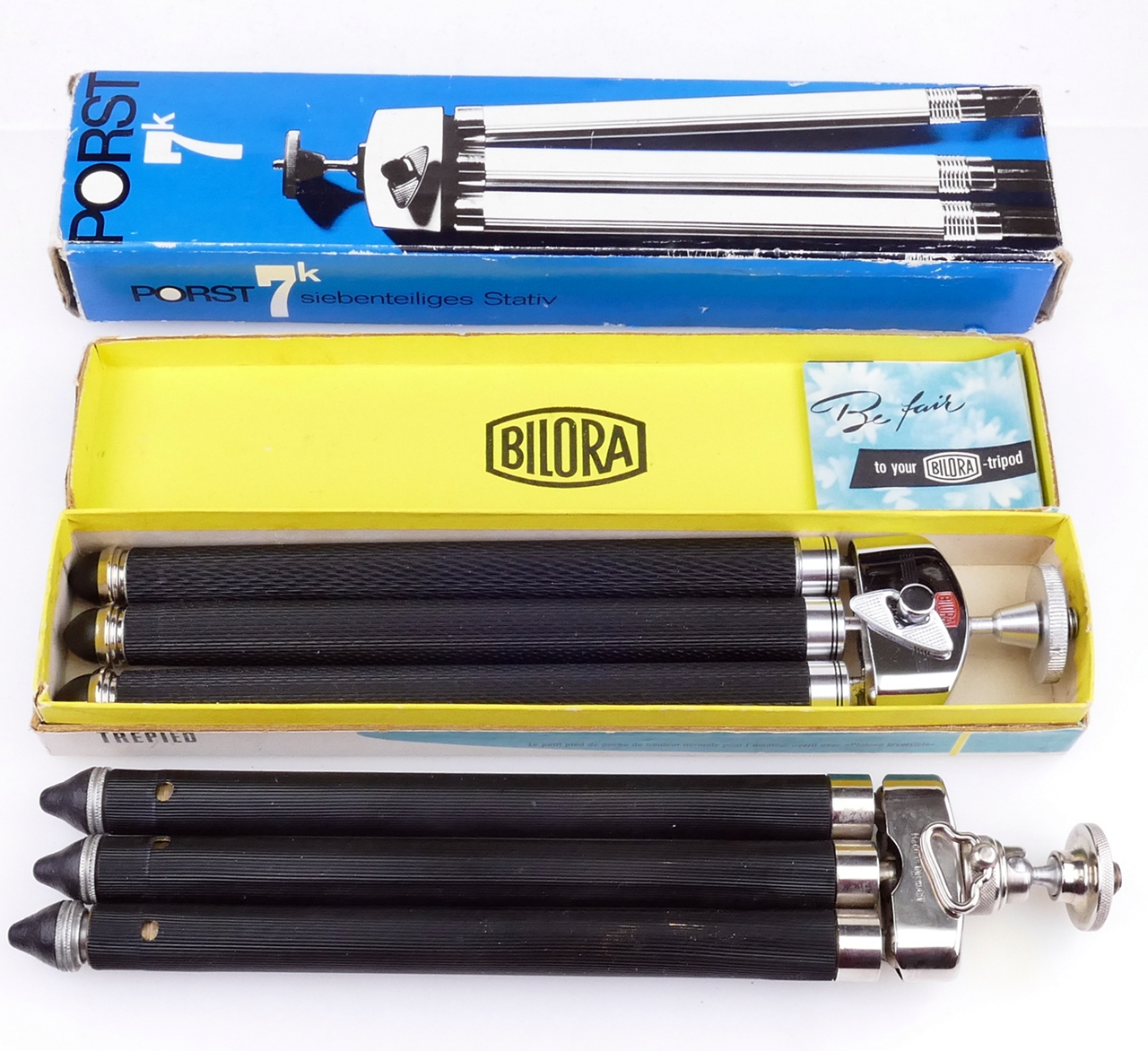

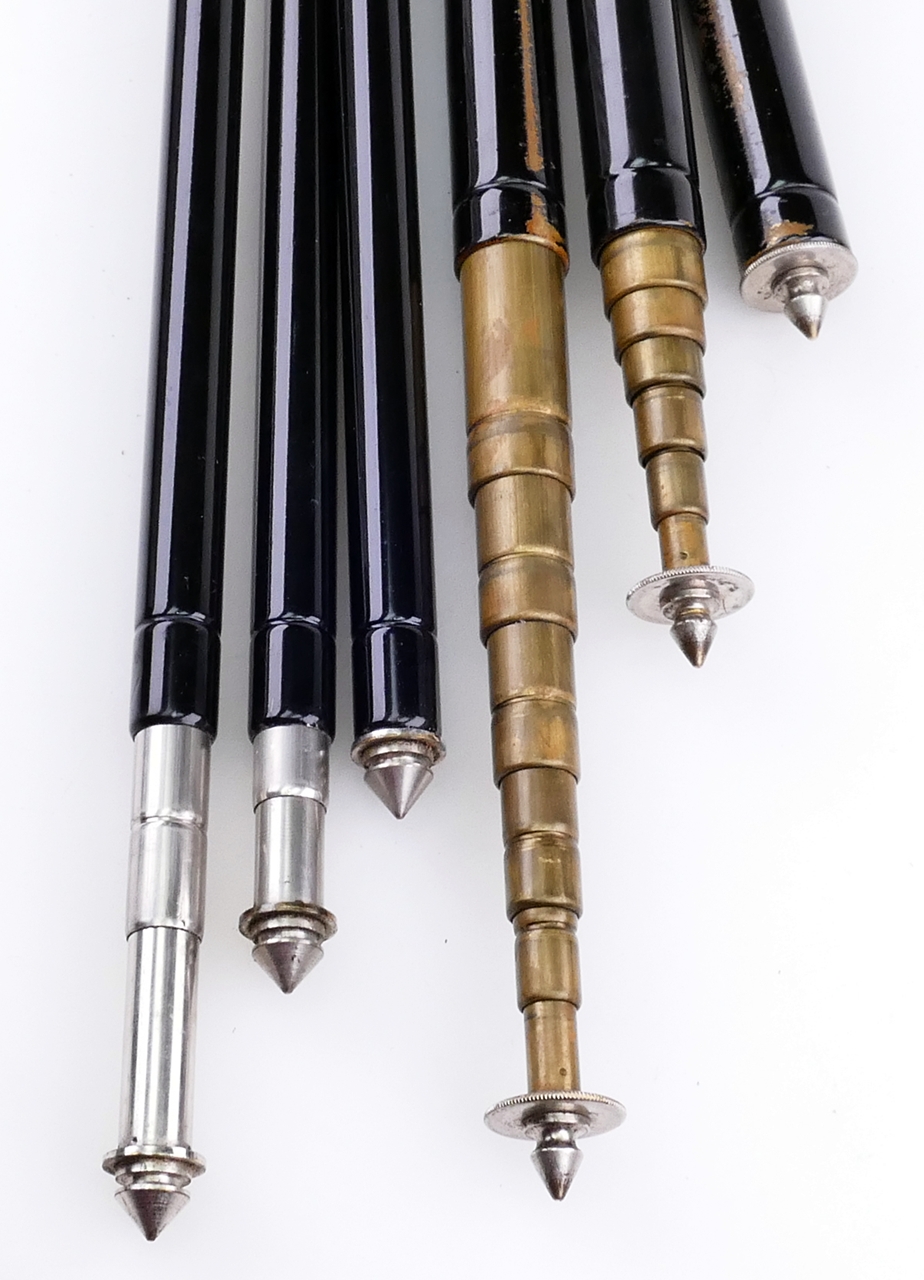

 Ausziehbare kompakte Metallstative für Amateure waren schon ziemlich wacklige Konstruktionen. Sie bestanden aus Stahlblech, Alu, aber meistens aus Messing. Von 2 bis 6 ausziehbare Teile waren möglich.

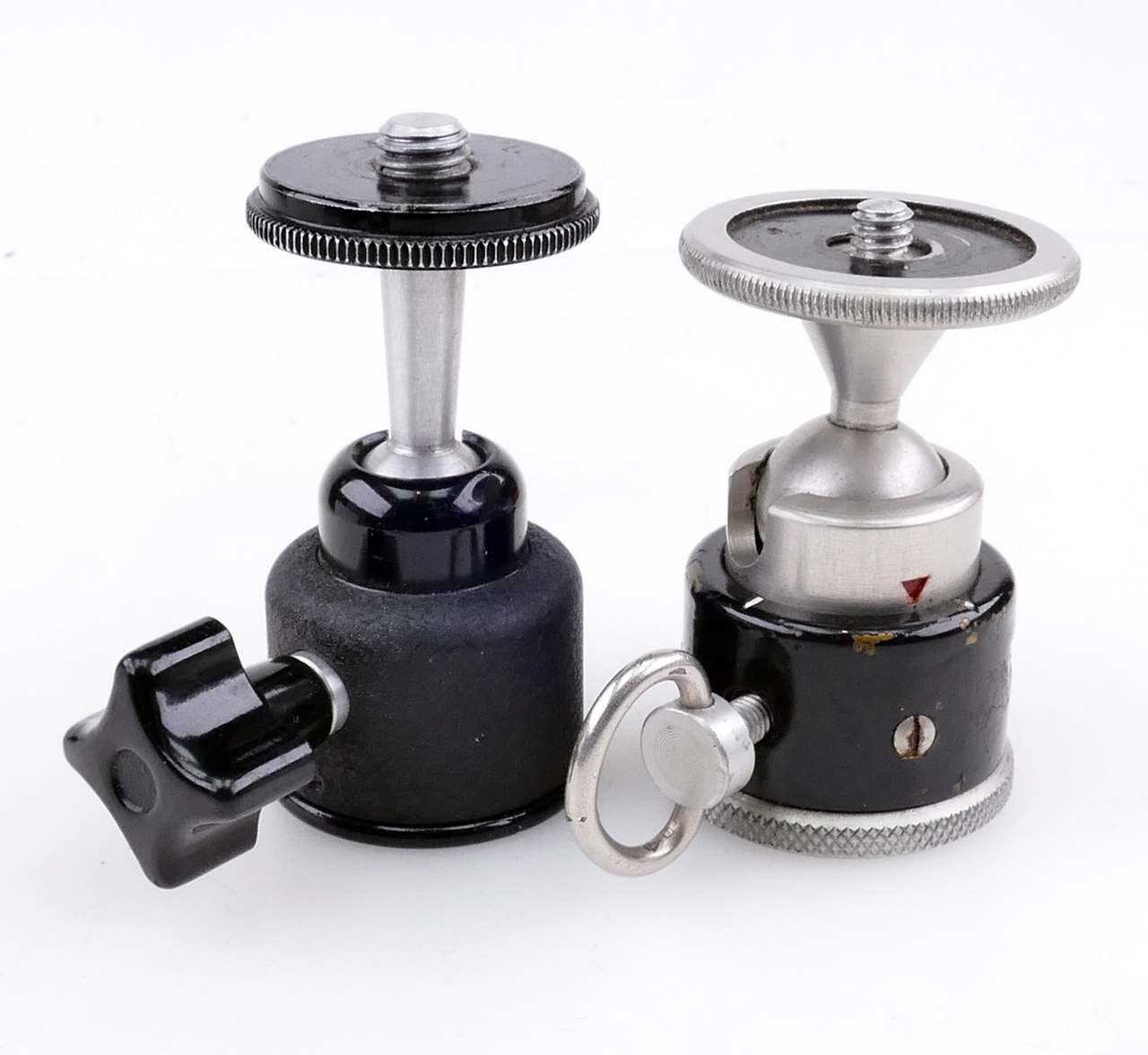

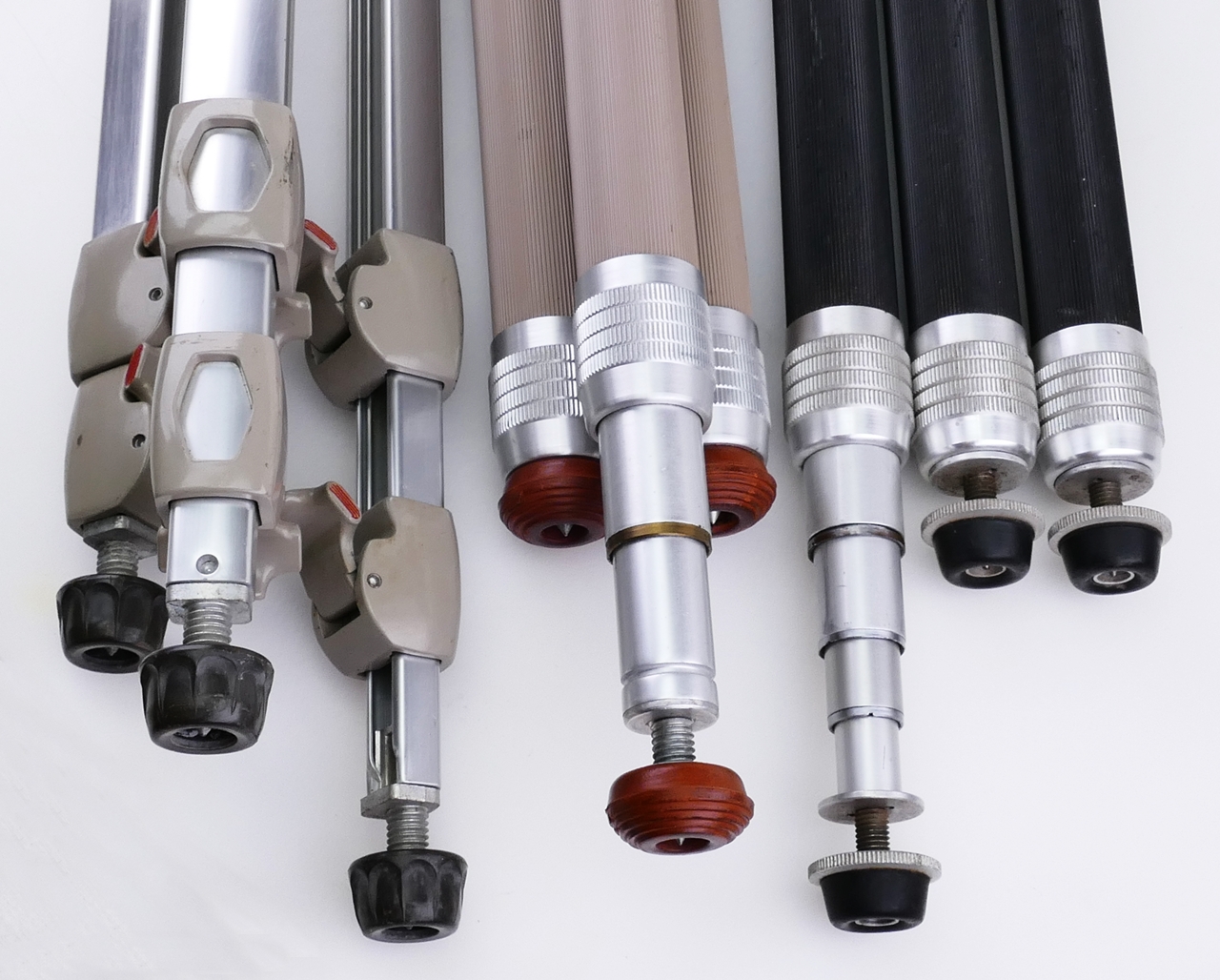

 Einige Stative hatten schon einen Kugelköpf. Die kleinen Flachen waren sehr verbreitet. // Bauart Linhof Stative.

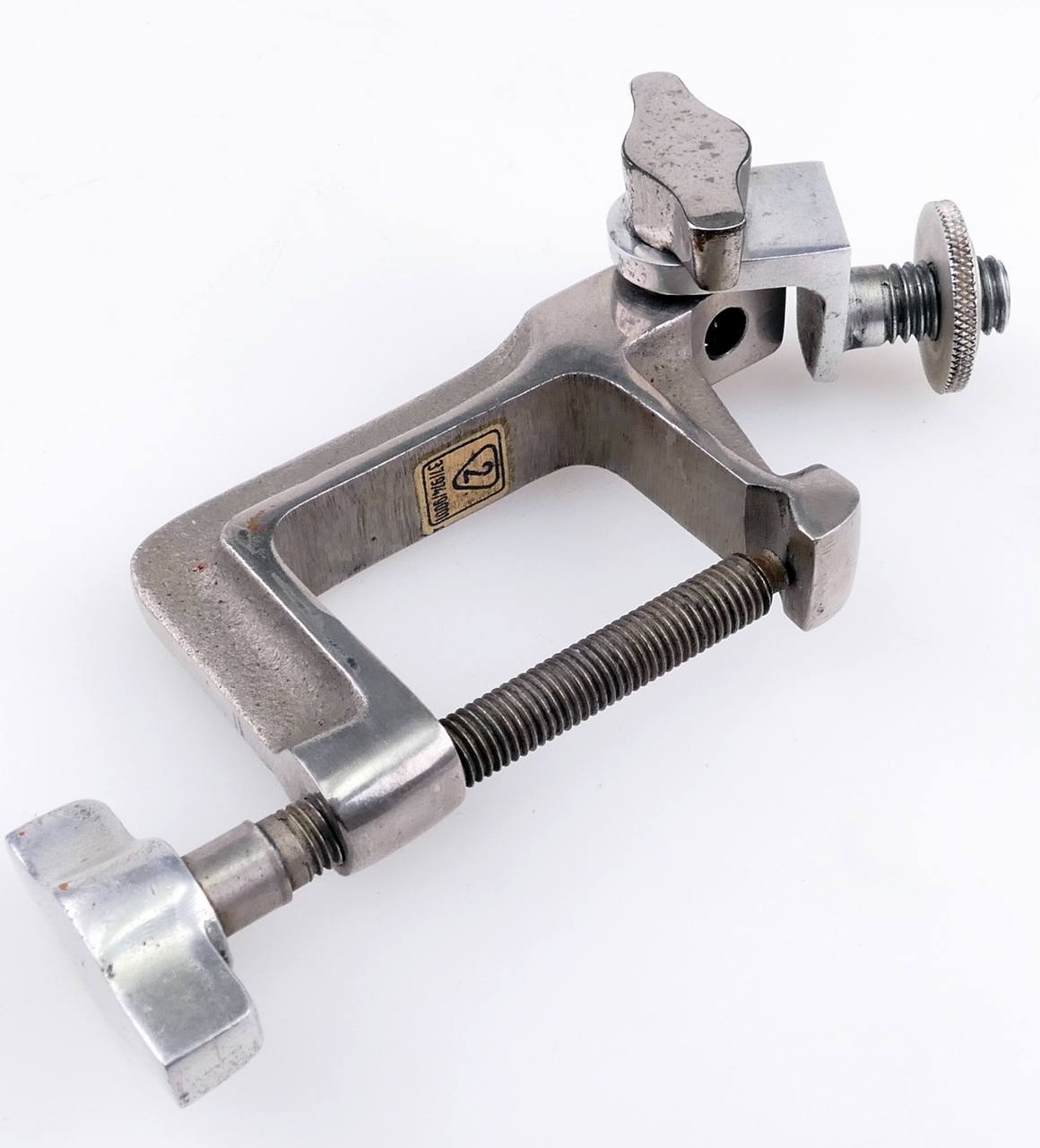

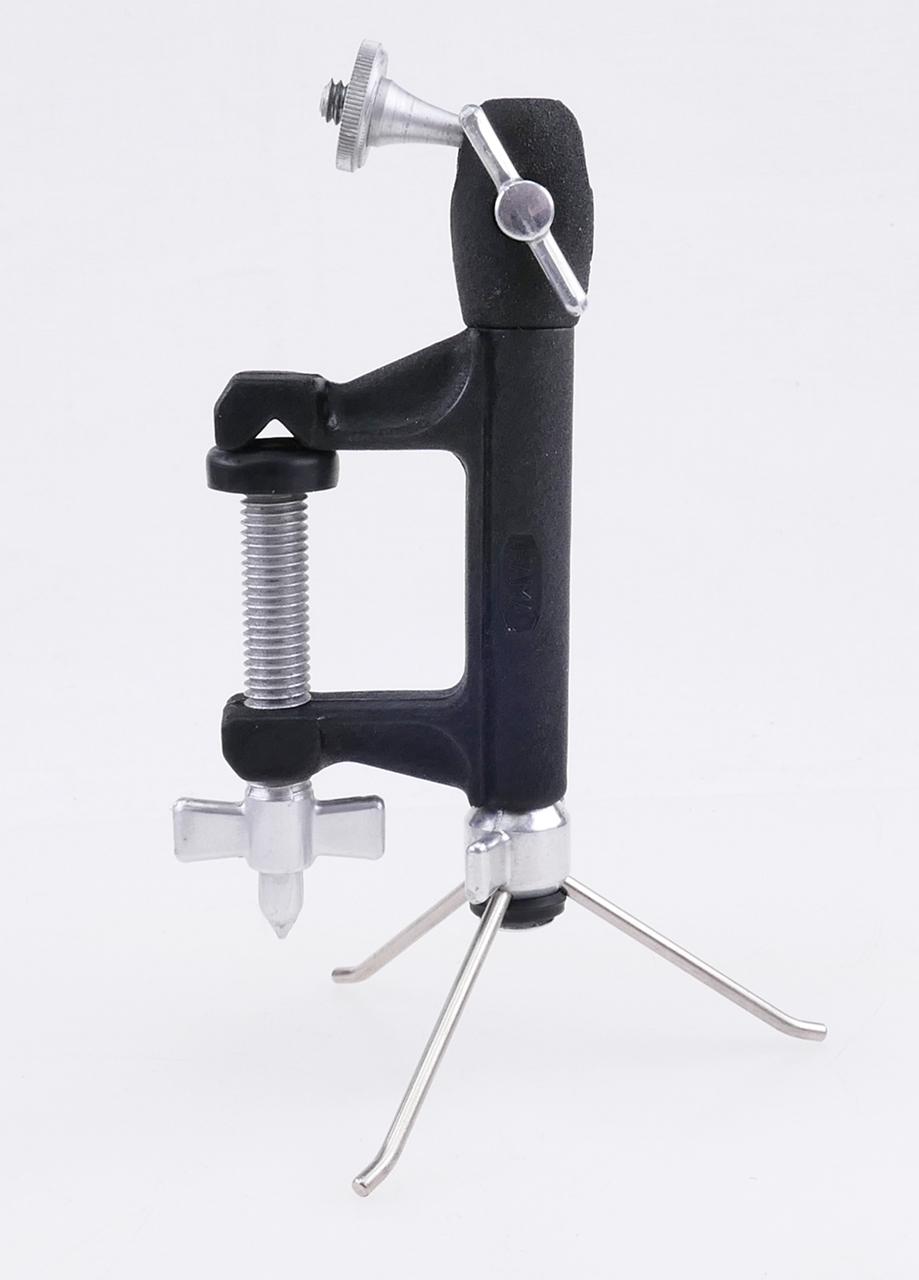

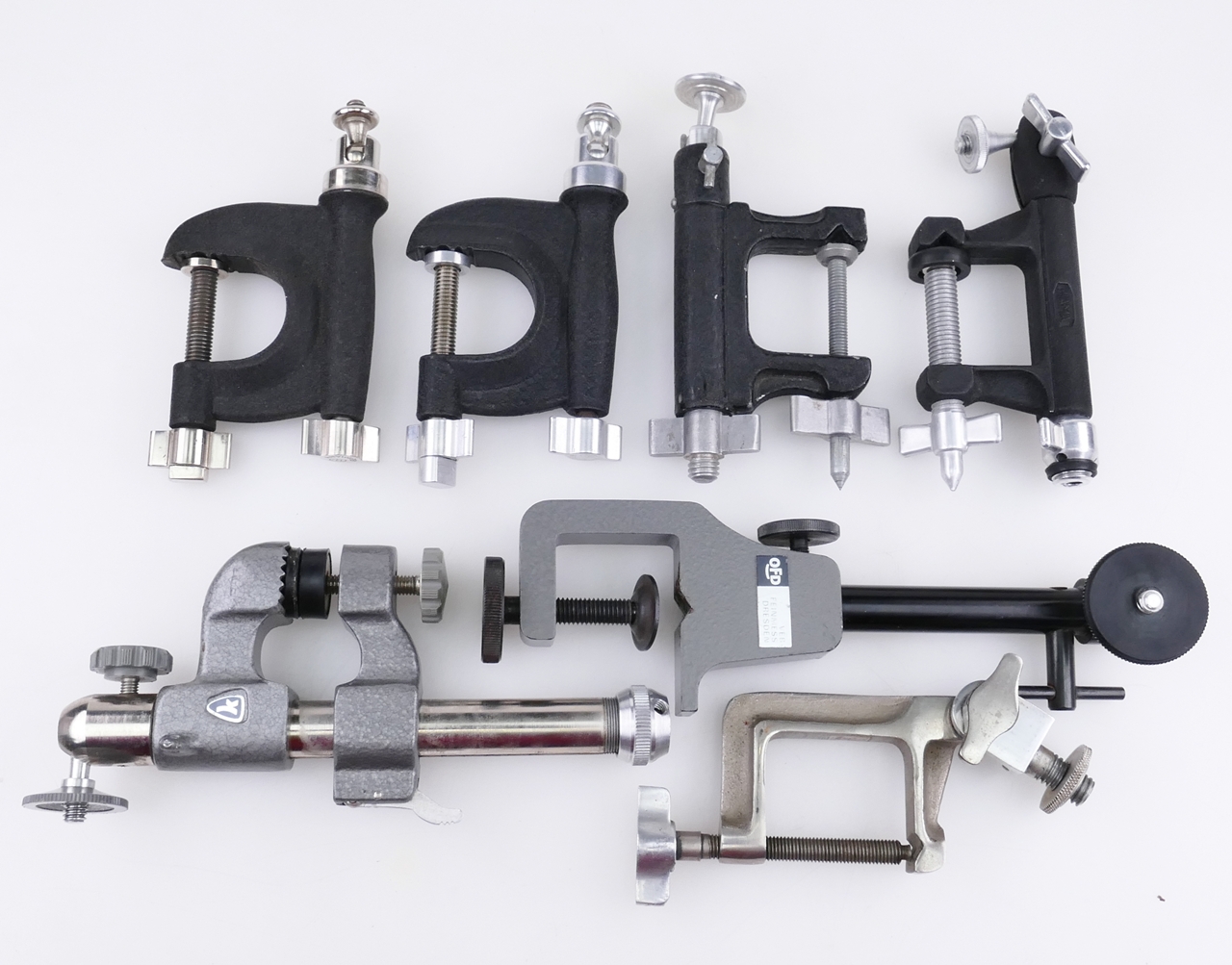

 Taschenklemmen - Tischklemmen Die kleinen universellen Nothelfer mit verborgenen Talenten. Verschiedene Modelle. Oft mit integrierter Baumschraube oder Ministativ, aber alle mit Kugelkopf.

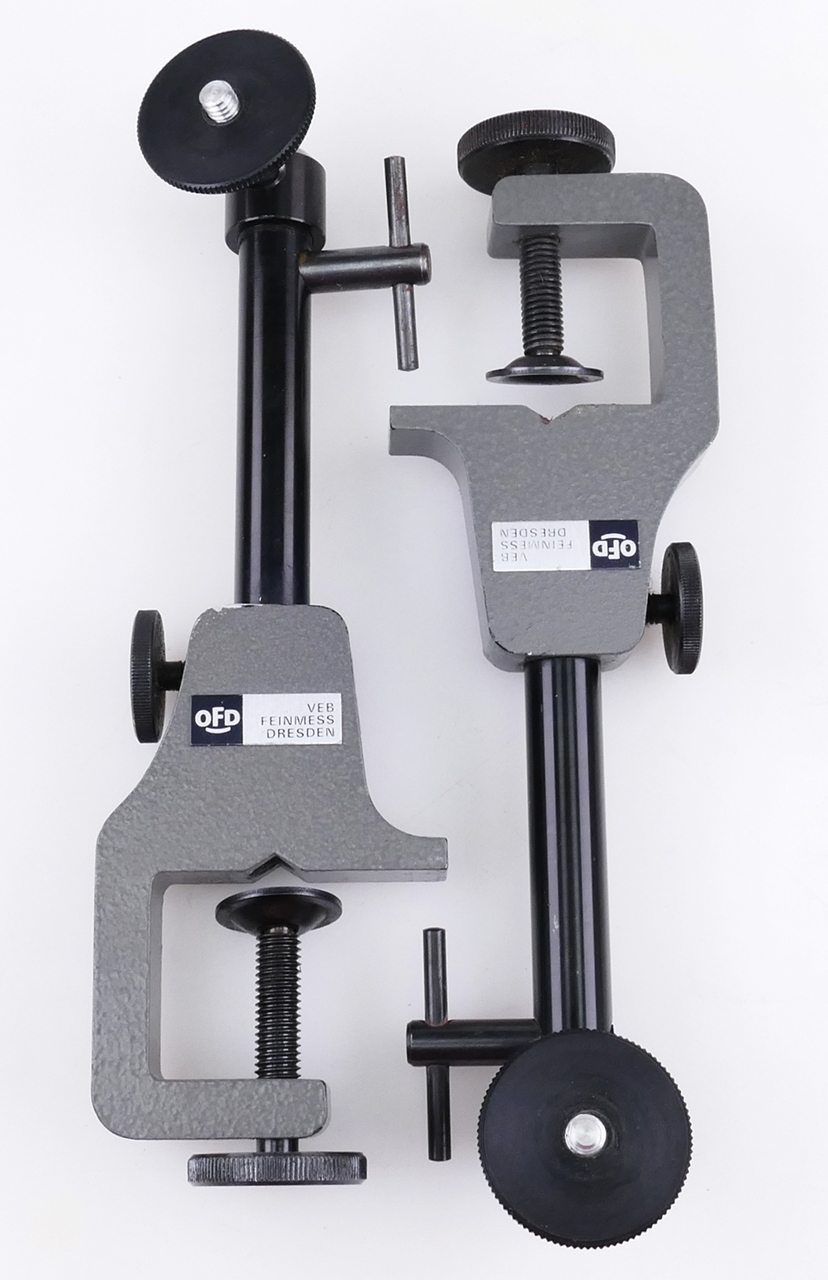

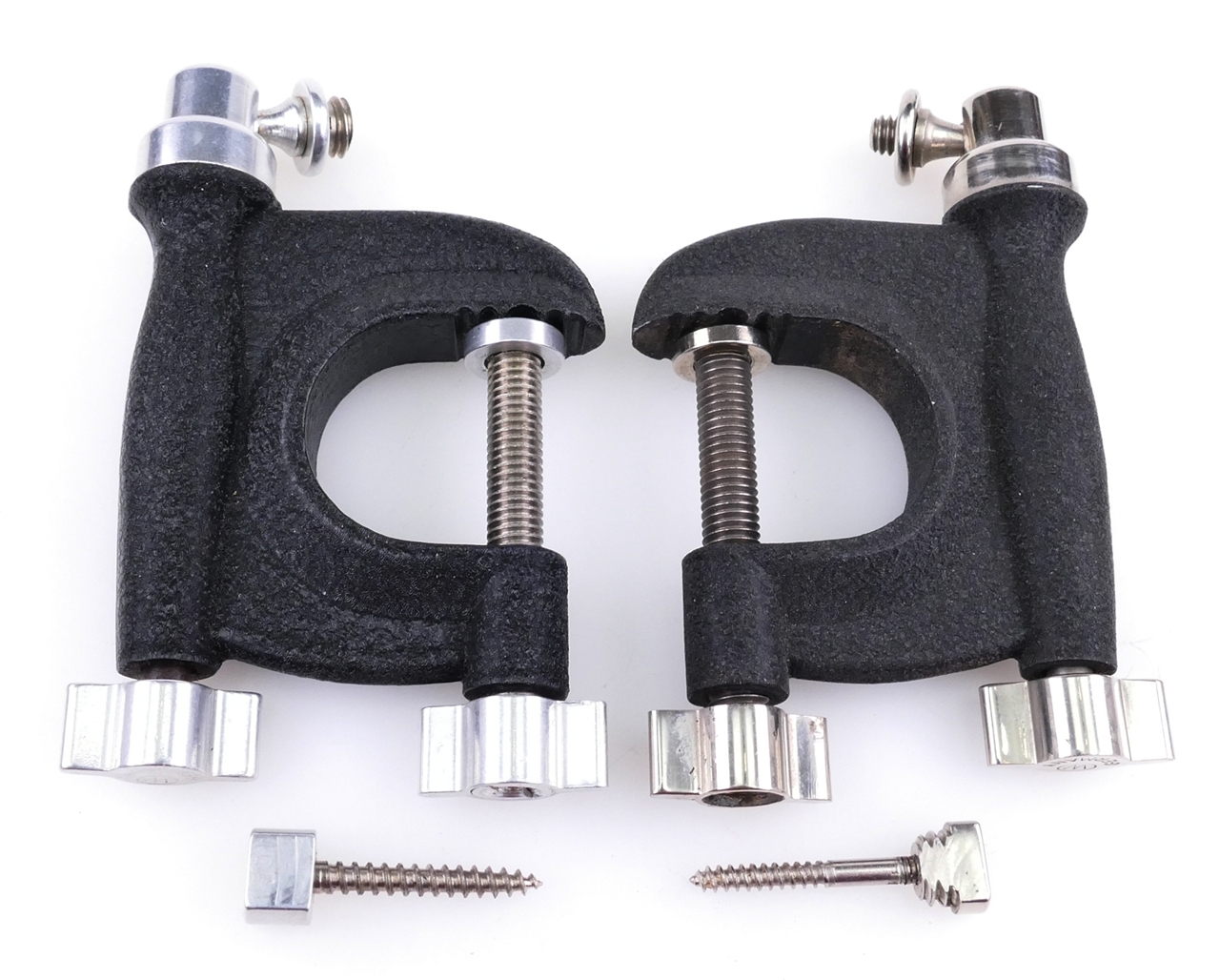

 Klemmen aus DDR - Produktion. // Universelle Klemme mit Schnellverstellung, Kugelkopf, Stativ und Baumschraube.
 Einige Beispiele von Universalklemmen, wie sie in vielen Fototaschen anzutreffen waren.
 |
|
Vielen Dank für Ihren Besuch. Die Zeitreise der "Kleinigkeiten" soll hier enden. Wenn Sie sich bis hierher verirrt haben, besitzen Sie vielleicht den Blick für Details, erfreuen sich an Ihren Erinnerungen, oder stammen aus einer Generation, die diese Dinge einfach nicht mehr kennen. Auf jeden Fall war meine Arbeit nicht vergeblich. Teilen Sie mir gerne Ihre Meinung mit. |
